WFB無密封自控自吸清水泵（安裝尺寸二）
時間：2010/5/9 來源：浙江揚子江泵業有限公司

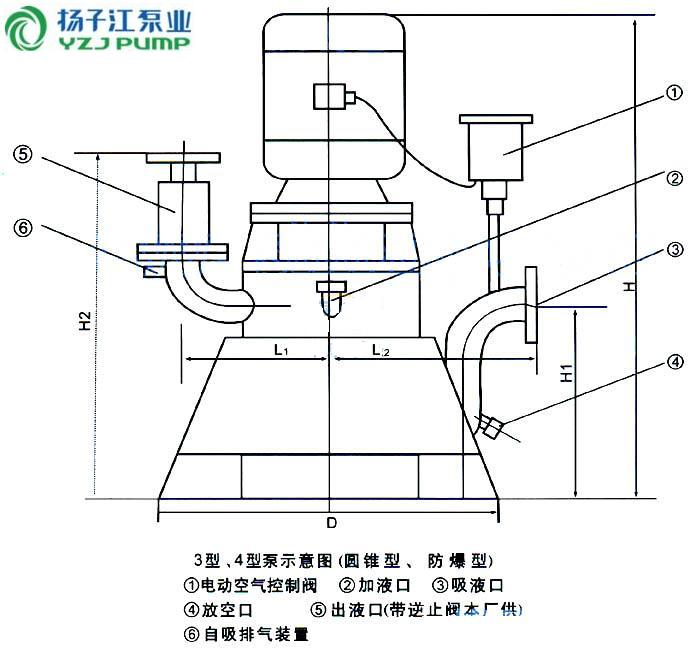

2型、3型、4型泵外形安裝尺寸圖表
|
規格型號 |
安裝尺寸 |
外形尺寸 | ||||
|
H1 |
H2 |
L1 |
L2 |
H |
D | |
|
65WFB-A2、C2 |
320 |
580 |
250 |
300 |
740 |
550 |
|
65WFB- B、C、C1、E1 |
420 |
700 |
320 |
380 |
1120 |
640 |
|
80WFB-A、B、C1、E（1-2）、F（2-3） |
420 |
700 |
320 |
380 |
1140 |
640 |
|
80WFB-AD |
400 |
680 |
320 |
380 |
800 |
600 |
|
80WFB-BD、CD、CD（1-2）、C2、E3 |
420 |
700 |
320 |
380 |
1120 |
640 |
|
80WFB-C |
420 |
700 |
320 |
380 |
1140 |
640 |
|
100WFB-B2、BD、E2 |
420 |
720 |
350 |
420 |
1140 |
640 |
|
100WFB- E（2-3）、F（2-3） |
420 |
720 |
350 |
420 |
1140 |
640 |
|
100WFB-AD、C3 |
400 |
700 |
300 |
340 |
1080 |
600 |
|
100WFB-B |
420 |
720 |
350 |
420 |
1140 |
640 |
|
100WFB-C、C1 |
470 |
800 |
390 |
450 |
1180 |
700 |
|
100WFB-E1 |
520 |
850 |
390 |
450 |
1250 |
700 |
|
125WFB-A |
630 |
1020 |
430 |
600 |
1580 |
900 |
|
125WFB-A1 |
570 |
960 |
430 |
500 |
1450 |
850 |
|
125WFB-A2、AD、AD1、B3、C3 |
470 |
780 |
400 |
460 |
1180 |
650 |
|
規格型號 |
安裝尺寸 |
外形尺寸 | |||||
|
H1 |
H2 |
L1 |
L2 |
H |
D | ||
|
125WFB-B1 |
630 |
1020 |
430 |
600 |
1580 |
950 | |
|
125WFB-B2、E2 |
470 |
780 |
400 |
460 |
1180 |
650 | |
|
125WFB-C2、E、E1 |
470 |
780 |
420 |
490 |
1240 |
700 | |
|
150WFB-A、B1、C2 |
550 |
890 |
450 |
500 |
1450 |
750 | |
|
150WFB-AD |
550 |
890 |
520 |
590 |
1420 |
800 | |
|
150WFB-B、BD |
550 |
890 |
450 |
550 |
1450 |
800 | |
|
150WFB-B2 |
550 |
890 |
550 |
630 |
1550 |
950 | |
|
150WFB-C、C1 |
550 |
890 |
550 |
630 |
1480 |
950 | |
|
150WFB-C3 |
480 |
800 |
410 |
450 |
1240 |
700 | |
|
200WFB-AD、BD1 |
680 |
1160 |
600 |
650 |
1450 |
1000 | |
|
200WFB-AD3 |
680 |
1000 |
450 |
550 |
1300 |
850 | |
|
200WFB-AD（1-2）、BD2 |
680 |
1160 |
600 |
650 |
1280 |
1000 | |
|
200WFB-BD、CD（1-2） |
680 |
1160 |
600 |
650 |
1280 |
1000 | |
|
200WFB-CD、C |
680 |
1160 |
700 |
750 |
1800 |
1000 | |
|
250WFB-AD、CD |
700 |
1180 |
700 |
750 |
1360 |
1000 | |
|
250WFB-AD1 |
700 |
1200 |
700 |
750 |
1300 |
1000 | |
|
250WFB-AD（2-3）、BD、BD（1-2）、B、CD（2-3） |
700 |
1180 |
740 |
790 |
1560 |
1000 | |
|
250WFB-CD1、C |
820 |
1150 |
520 |
580 |
1780 |
1000 | |
|
300WFB-AD、AD1、AD3 |
780 |
1250 |
740 |
790 |
1580 |
1000 | |
|
300WFB-AD2、A、B、BD（1-3）、CD、CD1、C |
780 |
1320 |
760 |
820 |
1900 |
1100 | |
|
300WFB-CD（2-3） |
1100 |
1300 |
560 |
650 |
1950 |
1100 | |
|
350WFB-AD、AD3 |
860 |
1480 |
850 |
950 |
1800 |
1100 | |
|
350WFB-AD（1-2）、AD4、B、BD3、ED、ED1、A、A1、ED3 |
860 |
1480 |
950 |
1050 |
1900 |
1100 | |
|
350WFB-BD（1-2）、CD、CD（1-3）、ED2 |
860 |
1480 |
1000 |
1050 |
2100 |
1250 | |
|
400WFB-AD、AD（1-3） |
920 |
1680 |
1050 |
1150 |
2200 |
1100 | |
|
400WFB-BD、BD1、CD、CD（1-3） |
920 |
1680 |
1050 |
1150 |
2200 |
1100 | |
|
400WFB-BD（2-3） |
920 |
1680 |
1100 |
1200 |
2500 |
1400 | |
|
450WFB-AD |
1000 |
1800 |
1100 |
1200 |
2600 |
1300 | |
|
450WFB-BD |
1000 |
1800 |
1100 |
1200 |
2300 |
1100 | |
|
450WFB-CD、CD（1-2） |
1000 |
1800 |
1100 |
1200 |
1700 |
1100 | |
|
500WFB-AD、AD1、BD（1-2） |
1250 |
2200 |
1240 |
1340 |
2500 |
1200 | |
|
500WFB-BD |
1250 |
2200 |
1280 |
1380 |
2500 |
1400 | |
|
600WFB-AD（2-3）、CD |
1500 |
2500 |
1400 |
1600 |
2800 |
1600 | |
|
600WFB-AD1、BD1、CD1 |
1500 |
2500 |
1500 |
1750 |
3000 |
1800 | |
|
600WFB-AD、BD |
1500 |
2500 |
1400 |
1600 |
2200 |
1400 | |
|
800WFB-AD |
1800 |
2800 |
1600 |
1800 |
2800 |
2000 | |
|
800WFB-BD、BD2、CD |
1800 |
2800 |
1600 |
1800 |
3200 |
2000 | |
|
800WFB-BD1 |
1800 |
2800 |
1600 |
1800 |
3400 |
2000 | |

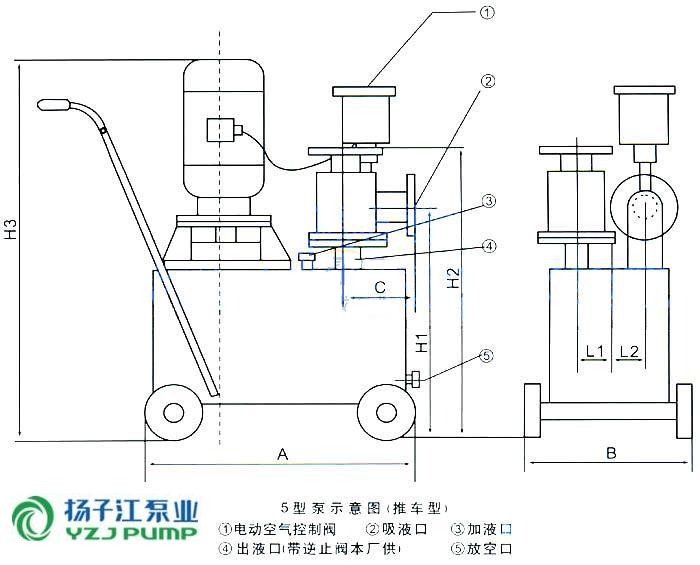

5型泵外形安裝尺寸表:
|
規格型號 |
安裝尺寸 |
外形尺寸 | ||||||
|
H1 |
H2 |
L1 |
L2 |
A |
B |
H3 | ||
|
16WFB-A |
370 |
550 |
60 |
65 |
460 |
340 |
1000 | |
|
32WFB-A |
370 |
550 |
60 |
70 |
480 |
340 |
1000 | |
|
40WFB-A、A（1-3） |
390 |
580 |
70 |
75 |
580 |
380 |
1000 | |
|
50WFB-A、B1、B2、BD、E3 |
410 |
600 |
80 |
75 |
580 |
400 |
1000 | |
|
50WFB-A（1-3）、B3、C2 |
410 |
600 |
80 |
75 |
580 |
400 |
1000 | |
|
50WFB-B、C、C1、E1 |
530 |
620 |
80 |
75 |
660 |
610 |
1000 | |
|
65WFB-A、A1、B1、BD、E2、F（2-3） |
430 |
610 |
80 |
75 |
600 |
410 |
1000 | |
|
65WFB-A2、C2 |
410 |
600 |
80 |
75 |
580 |
400 |
1000 | |
|
65WFB-B、C、C1 |
550 |
650 |
90 |
95 |
670 |
440 |
1000 | |
