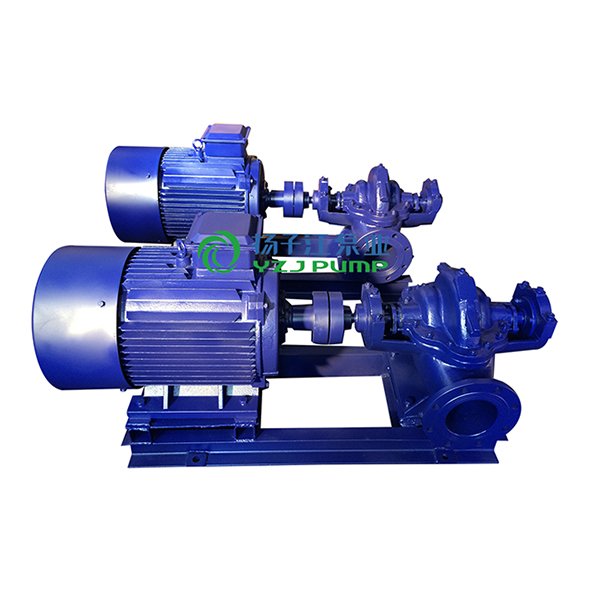

S型單級雙吸離心泵

泵出口直徑 DN 80~800mm

流量 Q ≤11600m3/h

揚 程 H ≤200m

工作溫度 T ≤105℃

固體顆粒 ≤80mg/L

工作許用壓力 ≤25

許用試驗壓力 ≤37.5

說明書下載離心泵系列實物圖標牌合格證產品視頻

下一個[IHF系列防爆氟塑料襯里離心泵]上一個：[IS型離心泵|單級單吸離心泵]

S型單級雙吸離心泵用途

S型單級雙吸離心泵主要適用于自來水廠、空調循環用水、建筑供水、灌溉、排水泵站、電站、工業供水系統、消防系統、船舶工業等輸送液體的場合。

S型單級雙吸離心泵運行數據

泵出口直徑 DN 80~800mm

流量 Q ≤11600m3/h

揚 程 H ≤200m

工作溫度 T ≤105℃

固體顆粒 ≤80mg/L

工作許用壓力 ≤25

許用試驗壓力 ≤37.5 　

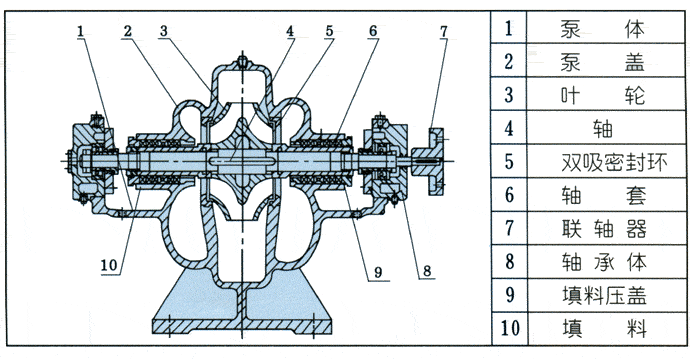

S型單級雙吸離心泵結構特點

1. 結構緊湊外形美觀，穩定性好，便于安裝。

2. 運行平穩 優化設計的雙吸葉輪使軸向力減小到低限度，且有優異水力性能的葉型，并經精密鑄造，泵殼內表面及葉輪表面極其光華具有顯著的抗汽蝕性能和高效率。

3. 軸承選用SKF及NSK軸承保證運行平穩，噪音低，使用壽命長。

4. 軸封選用BURGMANN機械密封或填料密封。能保證8000小時運行無泄漏。

5. 安裝形式裝配時不需調整，可根據現場使用條件。分立式或臥式安裝。

6. 加裝自吸裝置，可實現自動吸水，即不需安裝底閥，不需真空泵，不需倒灌，泵可以啟動。

S型單級雙吸離心泵應用范圍

泵的零件用不銹鋼板壓制，經激光焊接而成，并有多種牌號的不銹鋼可供選用，因而SLG型泵的用途十分廣泛，主要適用于輸送各種潔凈水及輕腐蝕液體，可用于住宅供水及增壓工業鍋爐給水空調系統循環體會水　水處理和反滲透系統 食品工業、醫藥工業用水

S型單級雙吸離心泵工作條件

流量范圍：0.8m3/h~120 m3/h；

揚程范圍：5.6m~330m；

溫度范圍：-20℃~120℃；

輸送液體種類：各種清潔水及輕腐蝕液體；

泵腔承壓：≤4.0MPa。

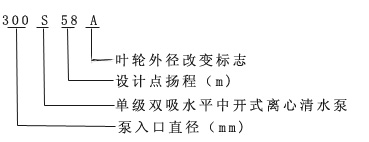

S型單級雙吸離心泵型號意義

S型單級雙吸離心泵性能參數

型號	流量Q ( m3/h)	揚程H (m)	轉速n (r/min)	功率(KW)		效率η (%)	汽蝕余量(NPSH)r(m)
型號	流量Q ( m3/h)	揚程H (m)	轉速n (r/min)	軸功率	電機功率	效率η (%)	汽蝕余量(NPSH)r(m)
100S90	80	90	2950	30.1	37	65	2.5
100S90A	72	75		23	30	64	2.5
150S100	160	100		59.8	75	73	3.5
150S78	160	78		45	55	73.5	3.5
150S78A	144	62		33.8	45	72	3.5
150S50	160	50		27.3	37	80	3.9
150S50A	144	40		20.9	30	75	3.9
150S50B	133	36		18.6	22	70	3.9
200S95	280	95		91.7	110	79.2	5.3
200S95A	270	75		73.5	90	75	5.3
200S63	280	63		58.3	75	82.7	5.8
200S63A	270	46		45.1	55	75	5.8
200S42	280	42		38.1	45	84.2	6
200S42A	270	36		33.1	37	80	6
250S65	485	65	1450	109	132	78.6	3
250S65A	468	54		89.4	110	77	3
250S39	485	39		61.5	75	83.6	3.2
250S39A	468	30.5		49.3	55	79	3.2
250S24	485	24		36.9	45	85.8	3.5
250S24A	414	20.3		27.6	37	83	3.5
250S14	485	14		21.5	30	85.8	3.8
250S14A	432	11		15.8	18.5	82	3.8
300S110	790	110		295.7	440	80	4
300S90	790	90		242.8	315	79.6	4
300S90A	756	78		217	280	74	4
300S90B	720	67		180	220	73	4
300S58	790	58		149.9	180	84.2	4.4
300S58A	720	49		118.6	160	81	4.4
300S58B	684	43		100	132	80	4.4
300S32	790	32		79.2	110	86.8	4.6
300S32A	720	26		60.7	75	84	4.6
300S19	790	19		47	55	86.8	5.2
300S19A	720	16		39.2	45	80	5.2
300S12	790	12		30.4	37	84.8	5.5
300S12A	684	10		3.9	30	78	5.5
350S125	1260	125		534	710	80.5	5.4
350S125A	1181	112		462	630	78	5.4
350S125B	1098	96		373	500	77	5.4
350S75	1260	75		303	355	85.2	5.8
350S75A	1170	65		247	280	84	5.8
350S75B	1080	55		197	220	82	5.8
350S44	1260	44		173	220	87.5	6.3
350S44A	1116	36		131	160	84	6.3
350S26	1260	26		102	132	87.5	6.7
350S26A	1116	21.5		78.8	90	83	6.7
350S16	1260	16		64.5	75	85.3	7.1
350S16A	1044	13.4		48.8	55	48	7.1
500S98	2020	95	970	678	800	79.5	4
500S98A	1872	83		540	630	78.5	4
500S98B	1746	74		452	560	78	4
500S59	2020	59		391	450	83	4.5
500S59A	1872	49		333	400	75	4.5
500S59B	1746	40		257	315	74	4.5
500S35	2020	35		219	280	88	4.8
500S35A	1746	27		151	220	85	4.8
500S22	2020	22		144.1	185	84	5.2
500S22A	1746	17		101	132	80	5.2
500S13	2020	13		86.2	110	83	5.7
600S75	3170	75		727	800	89	7.5
600S75A	2880	65		580	630	88	7.5
600S47	3170	47		465	560	88	7.5
600S32	3170	32		310	400	89	7.5
600S32A	2880	27		238	280	89	7.5
600S22	3170	22		223	280	85	7.5
600S22A	2880	18.2		168.5	200	84.5	7.5
