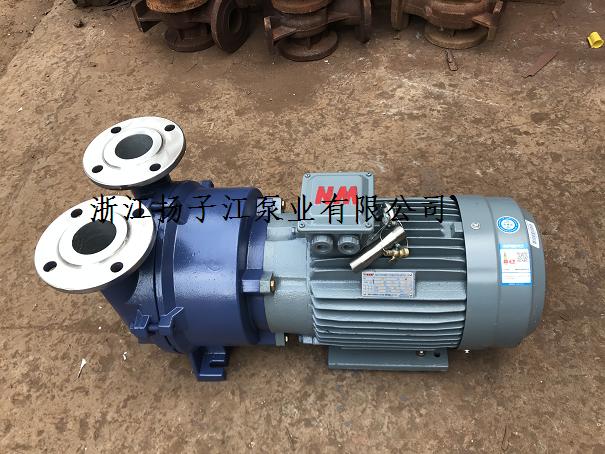

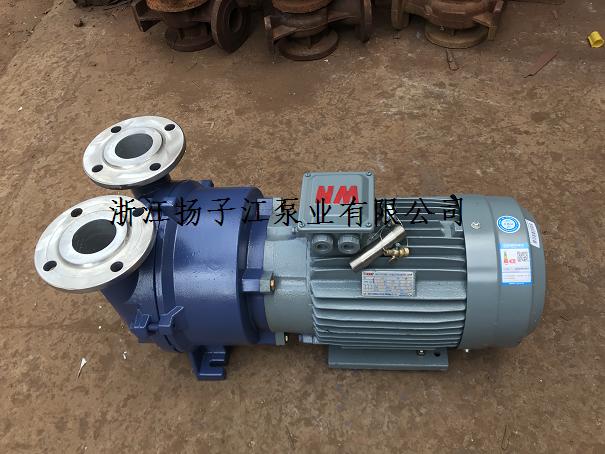

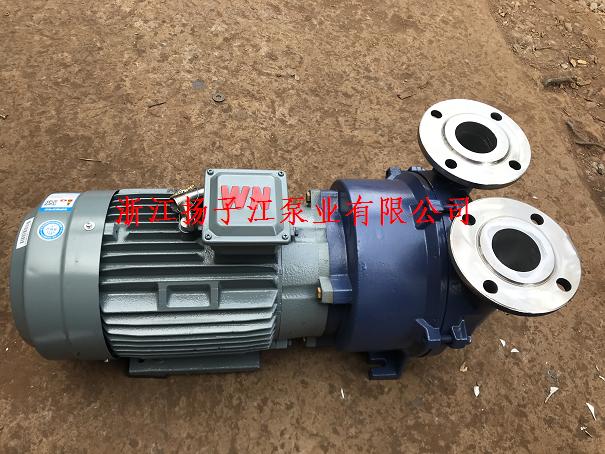

SKA系列水環式真空泵

1、機泵同軸式直聯設計，節省空間，易于安裝。

2、采用機械密封作為標準配置，消除了泄露，維護簡便。

3、運行平穩，噪音可低至62分貝

4、統一的耐腐蝕設計，青銅葉輪提高了泵的耐腐蝕性，不銹鋼材質則更適用于更為苛刻的應用

5、獨特的柔性排氣口設計，不會產生過壓縮，確保了SKA在其性能范圍內效率佳。

說明書下載真空泵系列實物圖標牌合格證產品視頻

下一個[2SK系列水環真空泵]上一個：[SK-0.15直聯水環式真空泵]

SKA系列水環式真空泵概述

　　SKA系列真空泵適于抽除氣體和水蒸汽，吸氣壓力達到33mbar絕壓(97%真空度)，當真空泵在吸氣壓力低于80mbar的狀態下長期工作時，應聯接氣蝕保護管以對泵進行保護，如配大氣噴射器，吸氣壓力可達10mbar，噴射器可直接安裝在真空泵上，作為壓縮機用時，其壓力大至0.26MPa(絕壓)。

　　水環真空泵及壓縮機被廣泛用于石油化工、制藥、食品、制糖工業等領域，由于在工作過程中，氣體的壓縮過程是等溫的，所以在壓縮和抽吸易燃易爆氣體時，不易發生危險，其應用更加廣泛。

SKA系列水環式真空泵結構及特點

△ 機泵同軸式直聯設計，節省空間，易于安裝。

△ 采用機械密封作為標準配置，消除了泄露，維護簡便。

△ 運行平穩，噪音可低至62分貝

△ 統一的耐腐蝕設計，青銅葉輪提高了泵的耐腐蝕性，不銹鋼材質則更適用于更為苛刻的應用

△ 獨特的柔性排氣口設計，不會產生過壓縮，確保了SKA在其性能范圍內效率佳。

SKA系列水環式真空泵技術參數

曲線編號	型號	大氣量(m3/min)	極限真空(MPa)	電機功率 (kw)	泵轉速(R.P.m)	工作液流量(L/min)	噪音 (A)	重量 (kg)
60V	SKA20.60	0.45	0.097	0.81	2880	2	62	37
61V	SKA20.61	0.86	0.097	1.45	2880	2	65	41
70V	SKA20.70	1.33	0.097	2.35	2850	2.5	66	66
71V	SKA20.71	1.83	0.097	3.85	2860	4.2	72	85
110V	SKA5110	2.75	0.097	4	1450	6.7	63	120
111V	SKA5111	3.83	0.097	5.5	1450	8.3	68	150
121V	SKA5121	4.66	0.097	7.5	1450	10	69	210
131V	SKA5131	6.66	0.097	11	1430	15	73	280
161V	SKA5161	8.33	0.097	15	970	20	74	390
110V	SKA6110	2.75	0.097	4	1450	6.7	63
111V	SKA6111	3.83	0.097	5.5	1450	8.3	68
121V	SKA6121	4.66	0.097	7.5	1450	10	69
131V	SKA6131	6.66	0.097	11	1430	15	73
161V	SKA6161	8.33	0.097	15	970	20	74

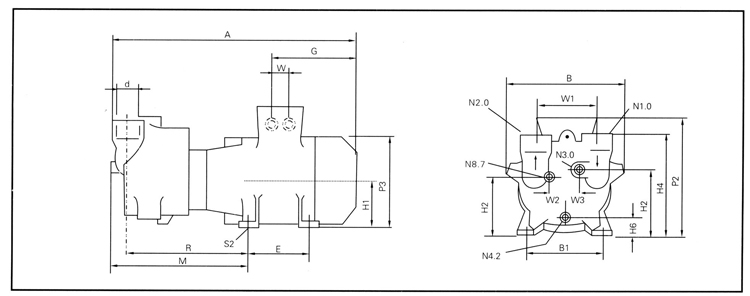

SKA系列水環式真空泵外形尺寸

型號	曲線編號	A	B	B1	E	H1	H2	H3	H4	H6	M	P2	P3
SKA2-060	60V	455	186	140	100	90	118	126	195	37.5	244	250	180
SKA2-061	61V	476	186	140	100	90	118	195	195	37.5	263	250	180
SKA2-070	70V	545	223	160	140	222	100	128	222	33	280	270	203
SKA2-071	71V	566	223	234	190	140	112	140	234	45	309	300	225

型號	曲線編號	R	S2	W1	W2	W3	d	N3．0	N4.2	N8.7
SKA2-060	60V	217	φ10	110	25.5	21	G1	G3/877	G1/4"	G3/8"
SKA2-061	61V	236	φ10	110	25.5	21	G1	G3/877	G1/4"	G3/8"
SKA2-070	70V	252	φ12	110	33	27	G11/2"	G3/877	G1/4"	G3/8"
SKA2-071	71V	278	φ12	110	33	27	G11/2"	G3/877	G1/4"	G3/8"

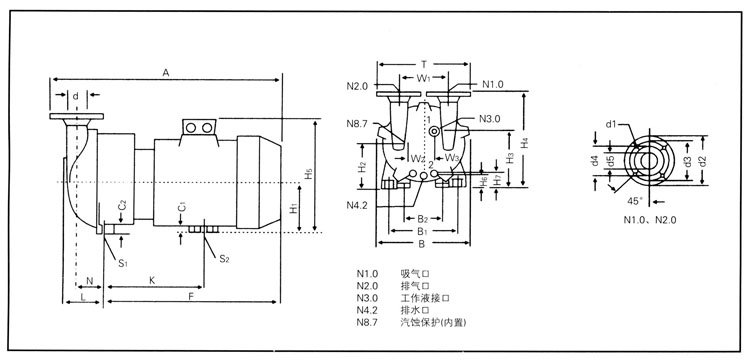

SKA5外形尺寸圖

型號	曲線編號	A	B	B1	B2	C1	C2	H1	H2	H3	H4	H5	H6	H7	K	L
SKA5110-OKC	101V	637	325	255	190	41	26	140	156	202	361	328	38	57	342	130
SKA5111-0KC	111V	672	325	265	216	38	26	150	166	212	371	363	48	68	348	130
SKA5121-OKC	121V	771	347	265	216	36	26	150	167	217	385	363	39	60	430	147
SKA5131-OKC	131V	852	377	300	254	35	30	175	194	249	427	435	53	76	477.5	147
SKA5161-0KC	161V	1044	479	370	389	52	30	210	225	303	521	485	51	80	570	201

型號	曲線編號	F	N	S1	S92	T	d1	d2	d3	d4	d5
SKA5110-0KC…	101V	464	92	φ12X23	φ12	340	19	160	123	97	52
SKA5111-OKC…	111V	500	92	φ12X23	φ12	340	19	160	123	97	52
SKA5121-0KC…	121V	584	97	φ12X23	φ12	382	19	182	142	113	66.5
SKA5131-OKC…	131V	658,5	103	φ12X23	φ14	382	19	182	142	113	66.5
SKA5161-OKC…	161V	808	138	φ15×27	φ14	450	22	200	156	130	80

型號	曲線編號	W1	W2	W3	"d(N1.0,N2.0)"	N3．0	N4.2	N8.7
SKA5110-OKC…	101V	180	52	27	"DN50/2"	G3/4" (絲長24)	G3/8" (絲長25)	G3/8" (絲長11)
SKA5111-OKC…	111V	180	52	27	"DN50/2"	G3/4"(絲長24)	G3/8" (絲長25)	G3/8" (絲長11)
SKA5121-OKC…	121V	200	57	29	"DN65/21/2"	G3/4" (絲長24)	G3/8" (絲長25)	G3/8" (絲長11)
SKA5131-OKC…	131V	200	62.5	32	"DN65/21/2"	G3/4" (絲長24)	G3/8"(絲長25)	G3/8" (絲長11)
SKA5161-OKC…	161V	250	81	41	"DN80/3"	G3/4" (絲長24)	G3/8" (絲長25)	G3/8" (絲長11)
