氣動隔膜泵粉末輸送專用泵工作原理
時間：2016/1/8 來源：浙江揚子江泵業有限公司
粉末輸送專用泵是用來輸送固體粉末狀物料的，與液體輸送的隔膜泵還是有較大的區別。固體粉末狀物料只有在保持半流動狀態下，才不至于在泵腔體內被壓成近似固體的塊狀導致輸送失敗和損壞泵。因此，用于輸送液體的普通雙隔膜泵是無法正常用于固體干粉輸送的。所以粉泵系統需增加一組特殊的閥，在每個泵循環中，根據一定的時間順序，將壓縮空氣(或其他的惰性氣體)同步引入泵的腔體，使在粉體的泵送過程中保持流動狀態。
這種泵在常用于輕質、干燥、細微粉末小批量輸送領域。安裝極為方便，體積小不占地方，泵的出料口可以與儲罐的入口用軟管聯接（也可以用硬管）。在粉料以正壓狀態進入儲罐后，會有一個向下方向的沖擊力，絕大部份粉料會往下走，所以罐體頂部的粉塵比較少，但也需要一個除塵的布袋或空氣濾芯，釋放罐體內的壓力。
粉末輸送專用泵產品采用了高效、節能的氣路誘導分配閥技術，實現了泵的馬達供氣與粉體流化氣路的分離。該產品可根據粉體的流動性差異來設置流化氣的壓力(2.5-6.2bar),堆積密度小、易流動的粉體可設置較低的流化氣壓，可達到節約能耗的目的，同時也降低了空氣釋放組件的負荷�？筛鶕�(jù)輸送量及輸送高度來設置的氣動馬達供氣壓力（2.0-3.5bar）配以粉體投料站（下吸料方式）或吸料槍（上吸料方式）、專用除塵器及管路吹掃系統，可以實現系統的無塵化操作，管路及泵體內極少殘留。
粉末泵是在氣動雙隔膜泵的基礎上改進過來的，加入了氣路誘導分配系統，以少量的氣流作載體，基于隔膜泵的工作原理，泵在運行時產生容積變化，泵自吸生一定負壓，約40Kpa左右，這個負壓值已能輕松地將一些輕質的粉體吸入泵內。泵在吸入粉料的同時隔膜向一側運動將輸送介質向上推出時，通過氣路分配閥在流體腔內充入一定壓力的壓縮空氣（或其它氣體），使粉末與氣體充分接觸，形成懸浮狀的固氣混合物，將粉體沿著輸出管路以微正壓的狀態送入儲罐或其它設備中。
這種泵在常用于輕質、干燥、細微粉末小批量輸送領域。安裝極為方便，體積小不占地方，泵的出料口可以與儲罐的入口用軟管聯接（也可以用硬管）。在粉料以正壓狀態進入儲罐后，會有一個向下方向的沖擊力，絕大部份粉料會往下走，所以罐體頂部的粉塵比較少，但也需要一個除塵的布袋或空氣濾芯，釋放罐體內的壓力。
這種輸送方式與真空吸料的方式會有比較大的區別，真空輸送機是強制性地將粉塵通過濾芯來實現氣固分離，往往會導致一些比較細（小于1~2微米以下甚至納米級的粉體）的粉塵會集中粘附到濾芯介質上而反吹的效果往往差強人意。而微正壓狀態濾芯一般不容易堵塞，這是我們通過很多次的測試得出的結論。根據泵的進出口管徑可分為2寸(DN50)、3寸(DN80)。
工作原理
參考圖所示的主要組成部分，分配閥C是雙先導閥，控制流化氣流的分配，它是泵主閥的從動閥。主氣路控制閥B連接泵主閥出氣口D，根據這兩個口的壓力能識別泵主閥是向左右那個氣腔加壓，從而控制粉體流化氣流是引入排出側的粉體腔，使這一側腔體內粉體呈流化狀態，象液體一樣排出。進入粉體腔的壓縮氣體是通過過濾減壓調節閥A進入的，在正常運行條件下，主要是靠這個壓力調節泵的運行狀態。當壓縮氣體加載到過濾穩壓調節閥A時，流化氣分配閥C將初始流化氣流引入粉體腔。并給主氣路控制閥B一個啟動信號，隔膜泵啟動工作。
當泵的隔膜到達排出沖程的終點時，隔膜運動反向換向，氣路分配閥C換向，關閉第一個粉體腔的流化氣流，開啟流化氣流通向另一個粉體腔，爆發的壓縮氣體噴向粉體使粉體在粉體腔中呈可流動的流體狀態。流化氣流回路的噴入口裝有噴嘴E，用來提高噴入的壓縮氣體的速度。
提示：使用其它的氣體：使用其他壓縮氣體驅動2’或3’泵的成本較高，因為驅動泵的耗氣量較大�？煞珠_使用，驅動泵使用壓縮空氣，流化氣體使用其他的符合要求的氣體，如：氮氣，氬氣等，當然也可以使用普通的壓縮空氣。針對一些易燃易爆的粉體，需接防靜電導線，并接地，消除泵在運行時產生的靜電。
特點
1.粉體物料在封閉的管理中輸送，可以避免操作工人盡量少地與粉料接觸，特別是對一些有毒有害的粉體，保證人身安全；
2.避免了粉塵在生產車間四處飛揚的狀況，減少空氣污染和原料浪費；
3.設計有氣流誘導系統;
4.流化氣體和泵的馬達驅動氣體可以分離，避免物料空氣接觸氧化和潮解；流化氣可單獨作進一步凈化干燥處理（與粉料接觸），可以使用其它氣體（如氮氣等惰性氣體）
5.系統經濟，簡單即裝即用——不像昂貴的傳統大型復雜的預安裝粉末輸送系統；
6.輕便，可以方便的隨處移動使用(可以安裝在小推車上，小車可以定制）。即放即用，免安裝調試；
7.口徑有2"和3" ,泵體材質有鑄鐵、鋁合金、塑料和不銹鋼材料。
主要用途
可以成功輸送堆積密度為80~980kg/m3而且干燥，小于等于150目的粉末狀、輕質、干燥、易流動的粉體�？捎行�(yīng)用于多種干燥粉末的輸送：白炭黑、粉末活性炭、鈉米碳酸鈣、堿式碳酸鋅、活性白土、樹脂粉、各種顏料，塑料行業的增塑劑，阻燃劑，丙烯酸樹脂，硅樹脂等有機粉；精細化工、醫藥原料及中間體生產行業以及其它的輕質粉末輸送。
采用完全封密的輸送模式，直接把粉末從容器內輸送到你的配方處，減少工作環境的粉塵污染；整合了特有技術的無死點氣閥，配合全新的自動氣流分配誘導流化系統，性能可靠，故障率低，能有效防止啟動瞬間粉末的突然噴出；杜絕了傳統壓送過程中因壓實結塊而產生的堵塞現象，大大提高了輸送效率；流化氣體和輸送氣體可以分離，避免物料與空氣接觸氧化和潮濕；可以方便的隨處移動使用，即放即用，便于安裝調試；替代手動輸送粉末，減輕了工人的勞動強度；大的虹吸高度達4m。
主要注意事項
輸送距離與顆粒大小和堆積密度有關(二氧化硅45米，面粉12米)；密度越大，輸送距離和流量越小。

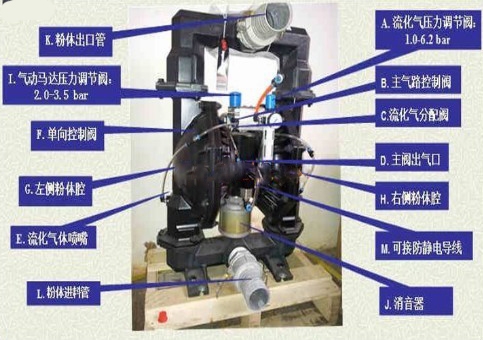

結構示意
安裝使用與維護
安裝
易燃易爆的粉體，整個泵送系統必須可靠接地防止靜電引發爆炸的危險。包括泵，管道，閥門及各個管道上的其他附件，不按要求的不良的接地將有爆炸的危險，導致人身財產重大損失。
系統的接地
1.根據當?shù)胤ㄒ?guī)以及工廠和行業的有關安全防爆要求，妥善接地。
2. 使用上必須嚴格遵守國家和行業等有關安全防爆的要求，請參考有關文件和法規。
3.通過泵帶的接地螺栓和導電帶接地，并盡可能縮短導電帶的長度。
4.保證泵在安全的條件下運行是安裝人員和操作者的共同責任。
5.確保泵牢固安裝在底座上，防止振動引起金屬撞擊產生火花和引起泵的損壞。
安裝尺寸

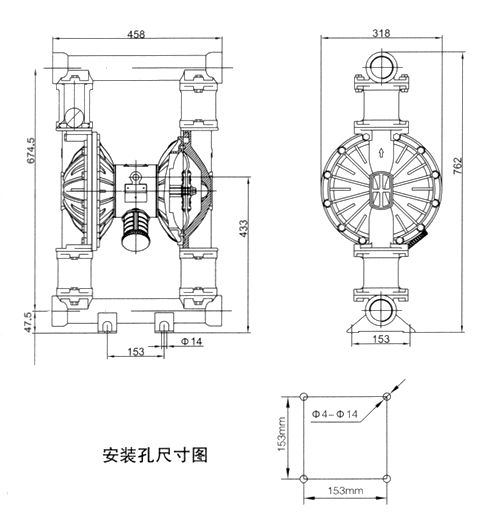

50粉末泵安裝尺寸：

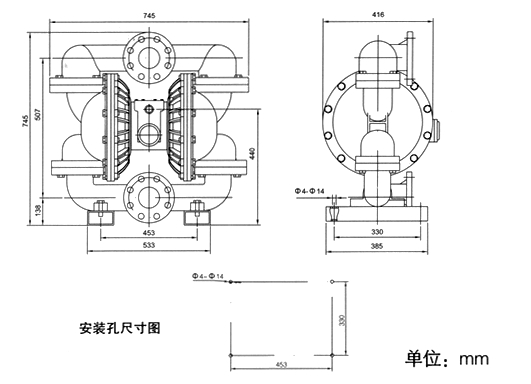

80粉末泵安裝尺寸：
| 型號 | 流量（m3/h） | 揚程 | 吸程 |
| QBKF-50 | 0~4 | 0~20 | 0~3 |
| QBKF-80 | 0~8 | 0~20 | 0~3 |
