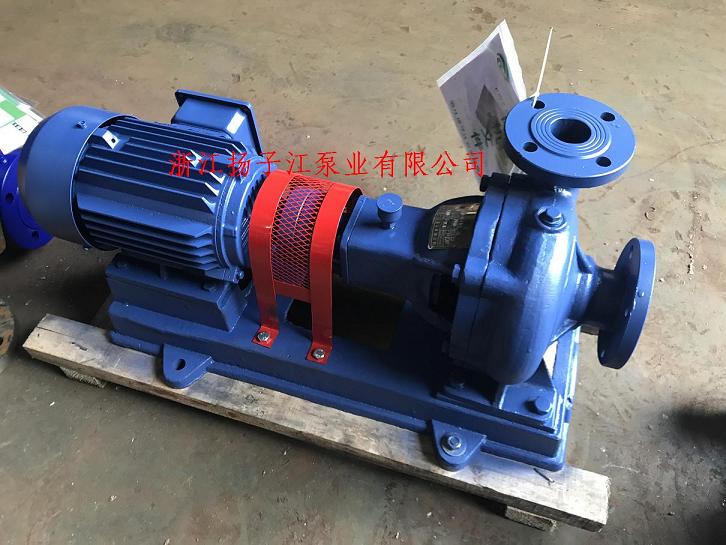

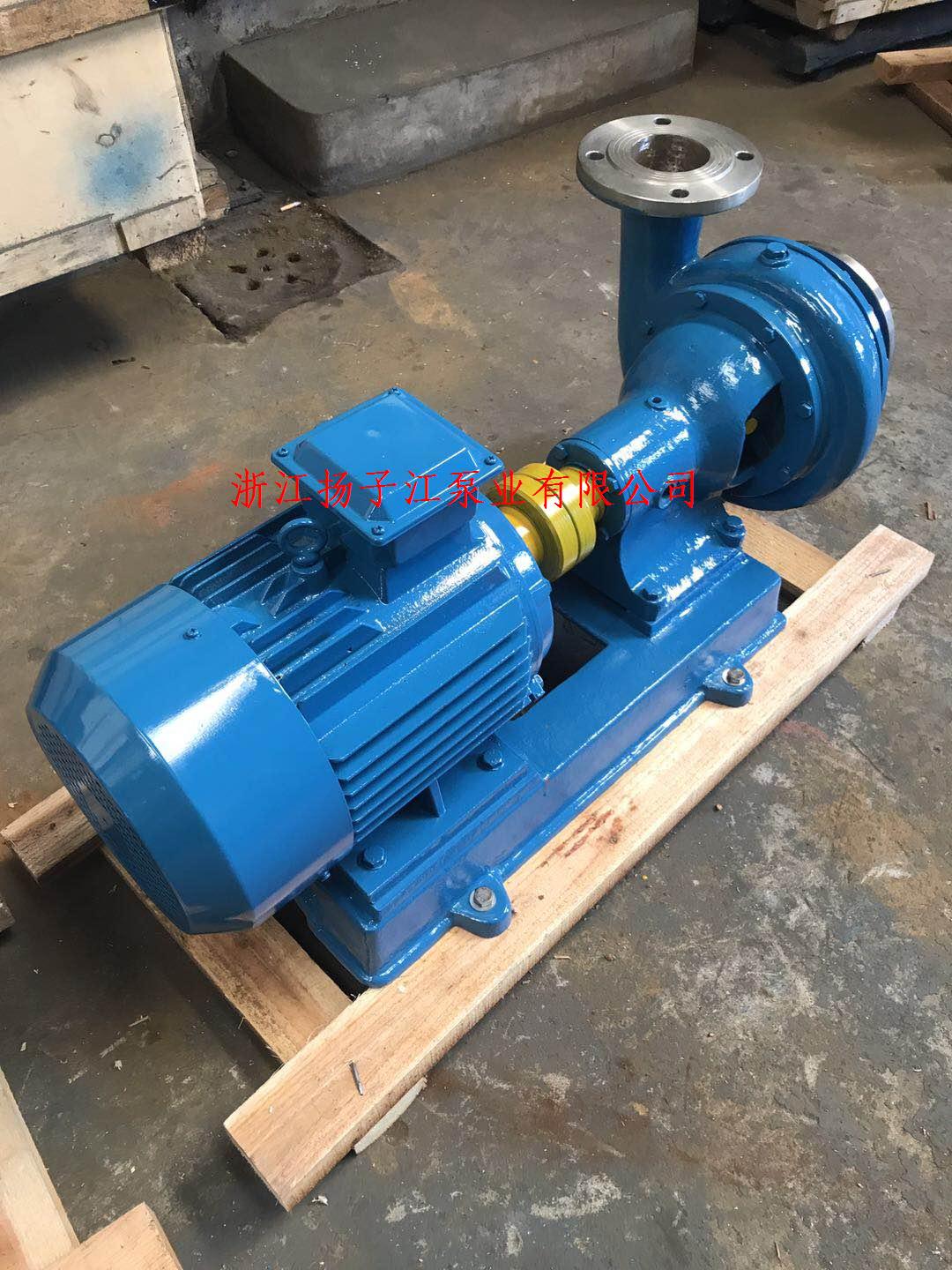

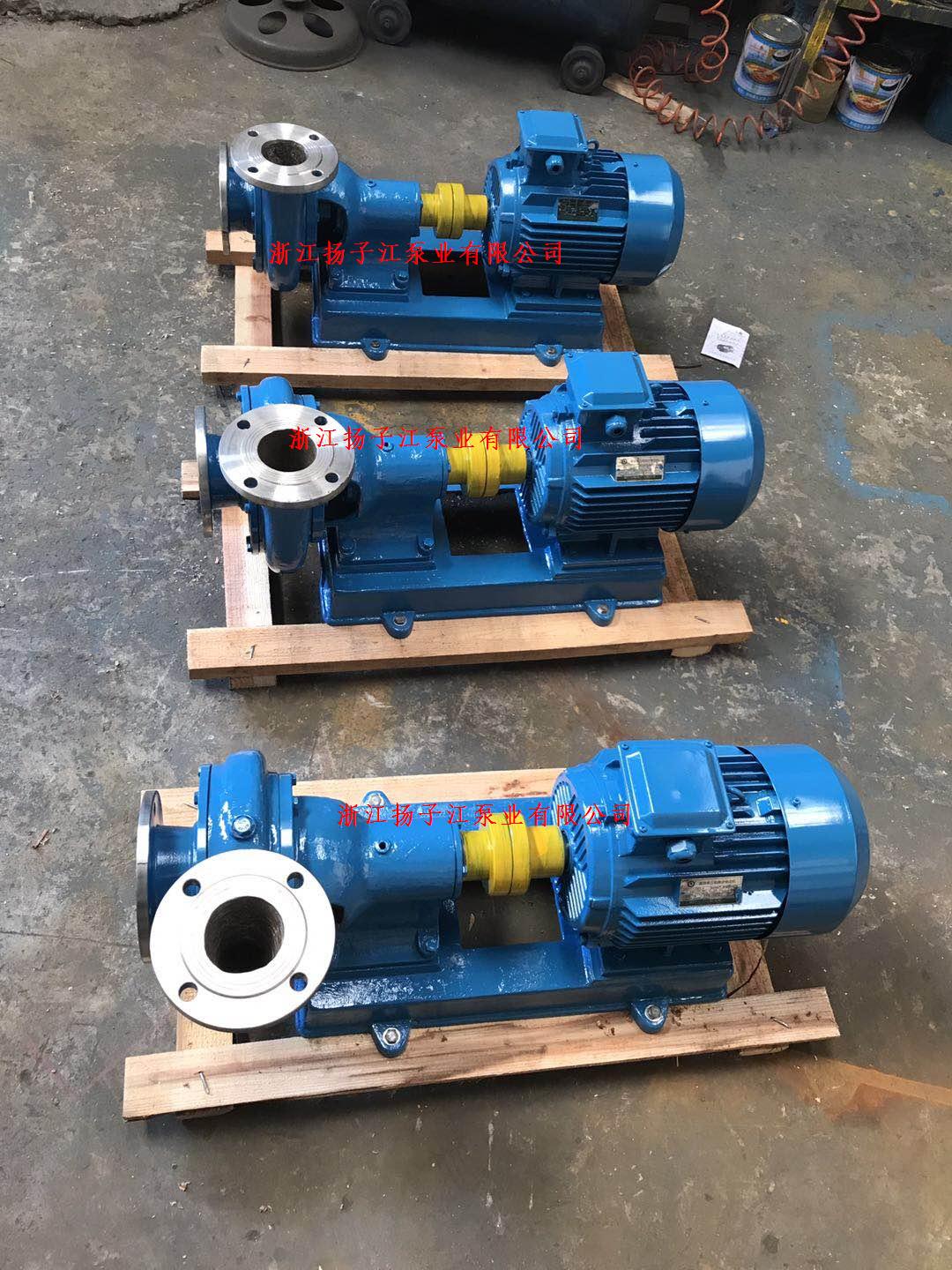

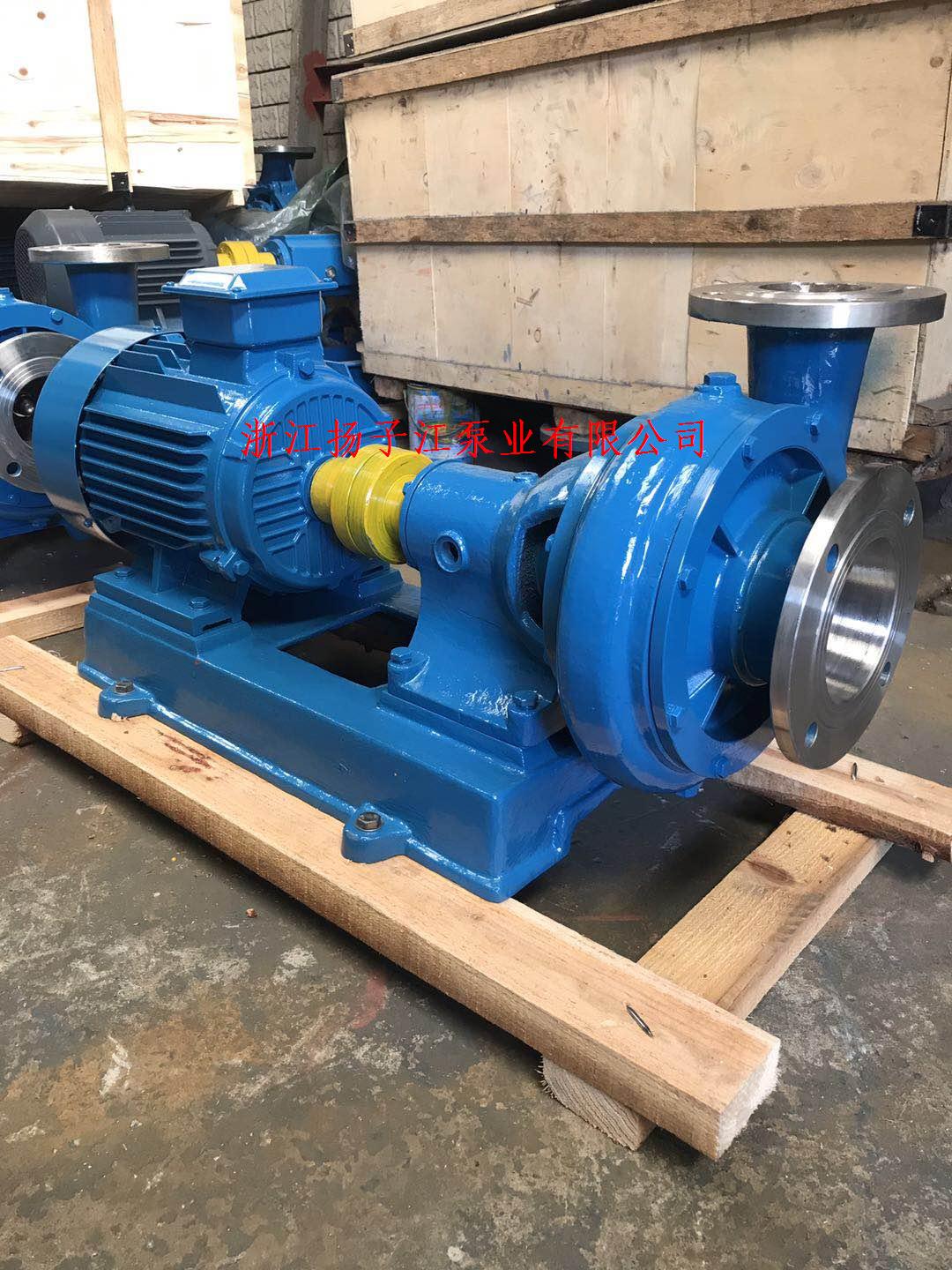

PWF型耐腐蝕污水泵
揚程H為10～18m，
過流部件材料有采用ZG1Cr18Ni9和HT200兩種。PWF型耐腐蝕污水泵是單級、單吸、懸臂式耐腐蝕的離心污水泵。泵吸入口為軸向水平方向，泵吸出口可根據需要裝成水平垂直方向。
目錄
PWF型耐腐蝕污水泵用途
PWF型耐腐蝕污水泵可輸送溫度低于80℃帶有酸性、堿性或其它腐蝕性的污水，廣泛適用于化工、石油、輕工、食品、制藥和環保等行業。
PWF型耐腐蝕污水泵性能范圍
流量Q為10～125m3/h；
揚程H為10～18m，
過流部件材料有采用ZG1Cr18Ni9和HT200兩種。
PWF型耐腐蝕污水泵是單級、單吸、懸臂式耐腐蝕的離心污水泵。泵吸入口為軸向水平方向，泵吸出口可根據需要裝成水平垂直方向。
PWF型耐腐蝕污水泵型號意義
PWF型耐腐蝕污水泵產品參數
| 型號 | 流量Q |
揚程 (m) |
轉速 (r/min) |
功率 |
效率 (%) |
汽蝕余量(NPSH)r (m) |
||
| (m3/h) | (L/s) | 軸功率 | 電動機功率 | |||||
| 50PWF-65 | 10 | 2.75 | 18 | 1440 | 2.35 | 4 | 20.5 | 5 |
| 14.5 | 4 | 16 | 2.47 | 25.5 | ||||
| 19 | 5.25 | 14.5 | 2.58 | 29 | ||||
| 80PWF-100 | 42 | 11.7 | 14 | 1440 | 3.5 | 5.5 | 45.5 |
4.5
|
| 56 | 15.5 | 13.5 | 4.1 | 50 | ||||
| 72 | 20 | 12.5 | 4.5 | 54.5 | ||||
| 100PWF-125 | 80 | 22.2 | 14 | 1440 | 5.5 | 7.5 | 55 | 4 |
| 100 | 27.8 | 12.5 | 5.7 | 60 | ||||
| 125 | 34.7 | 10 | 5.44 | 62.5 | ||||
| 注：PW為污水泵，PWF為耐腐蝕污水泵 | ||||||||
| 型號 | 流量Q |
揚程H m |
轉速n r/min |
軸功率Pa KW |
電機 |
效率η % |
必需汽蝕余量NPSHr m |
泵口徑 |
泵重 kg |
|||
| m3/h | l /s | 功率KW | 型號 |
吸入 mm |
吐出 mm |
|||||||
| 2.5PW |
43 90 108 |
11.94 25 30 |
48.5 43 39 |
2900 | 11.6 | 22 | Y180M-2 | 49 | 3 | 125 | 80 | 65 |
| 17 | 62 | 4.5 | ||||||||||
| 19.1 | 60 | 5.5 | ||||||||||
| 2.5PW、PWL |
43 90 108 |
11.94 25 30 |
34 26 24 |
2900 | 7.81 | 15 | Y160M2 -2 | 51 | 4 | 125 | 80 | 65 |
| 11 | 58 | 5 | ||||||||||
| 12.6 | 56 | 6 | ||||||||||
| 2.5PW |
36 60 72 |
10 16.67 20 |
11.6 9.5 8.5 |
1450 | 2.11 | 4 | Y112M-2 | 54 | 2.5 | 125 | 80 | 65 |
| 2.51 | 62 | 2.8 | ||||||||||
| 2.71 | 61.5 | 3 | ||||||||||
| 4PW |
72 100 120 |
20 27.78 33.33 |
12 11 10.5 |
970 | 3.99 | 7.5 | Y160M-6 | 59 | 3 | 150 | 100 | 125 |
| 4.68 | 64 | 3.5 | ||||||||||
| 5.54 | 62 | 4.5 | ||||||||||
|
108 160 180 |
30 44.44 50 |
27.5 25.5 24.5 |
1450 | 13.5 | 30 | Y200L-4 | 60 | 2.2 | 150 | 100 | 125 | |
| 17.9 | 62 | 2.5 | ||||||||||
| 19.5 | 61.5 | 3 | ||||||||||
| 6PW、PWL |
250 350 450 |
69.44 97.22 125 |
30 27 23 |
1450 | 34.1 | 55 | Y250M-4 | 60 | 5 | 200 | 150 | 417 |
| 42.2 | 61 | 5.5 | ||||||||||
| 47 | 60 | 6 | ||||||||||
|
200 300 400 |
55.6 83.3 111.1 |
16 14 12 |
970 | 13.5 | 30 | Y225M-6 | 65 | 3 | 200 | 150 | 417 | |
| 17 | 67 | 3.2 | ||||||||||
| 20 | 65 | 3.5 | ||||||||||
| 8PW、PWL |
350 500 650 |
97.22 138.89 180.56 |
15.5 13 9.5 |
730 | 23.1 | 45 | Y280M-8 | 64 | 2.5 | 250 | 200 | 750 |
| 29 | 61 | 3.5 | ||||||||||
| 33 | 51 | 4 | ||||||||||
|
400 550 700 |
111.1 153 194.4 |
27.5 25 21 |
970 | 50 | 75 | Y315S-6 | 60 | 4.1 | 250 | 200 | 750 | |
| 59.5 | 63 | 4.4 | ||||||||||
| 69 | 58 | 5 | ||||||||||

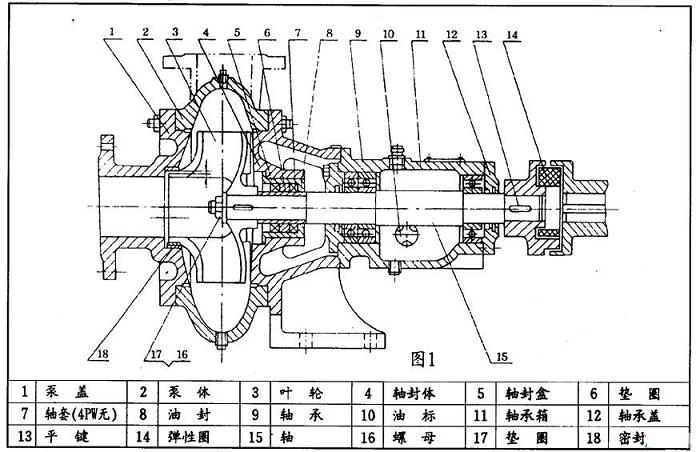

PWF不銹鋼污水泵（耐腐蝕污水泵）結構圖
結構說明
本型泵主要由：泵蓋(1)，泵體(2),葉輪（3)，軸（15），軸封體(4)，軸承箱（11))及聯軸器部件等組成〈見圖1：結構圖〉
泵出口垂直向上，也可裝成水平方向，本泵由彈性聯軸器直接傳動（亦可才艮據需要改用皮帶傳動）。
葉輪內僅有兩片曲面葉片，因此流道寬暢，可通過一般性懸濁顆粒。
葉輪背面有4片副葉片，以平衡軸向推力，制造時葉輪經過靜平衡試經驗。
泵的旋轉方向從驅動端看為順時針?lè)较颉?/span>
軸承箱軸承用稀油潤滑、油位高度由油標指示、油位應處于正常油位線。
本泵軸封采用油封團密封、密封性能好、更換方便。
密封環由鑄鐵制成，固定于泵蓋上，磨損后可用備件更換。
泵蓋和葉輪進口端的間隙f，密封環與葉輪裝配間隙T （見結構圖〉及配用底閥內徑列于表1。
| 型 號 | F(mm) | T(mm) | 底閥內徑 | 備 注 |
| 21/2PW | 2 | 0.15~0.22 | Φ150 |
|
| 4PW | 2 | 0.175~0.255 | Φ200 |
|

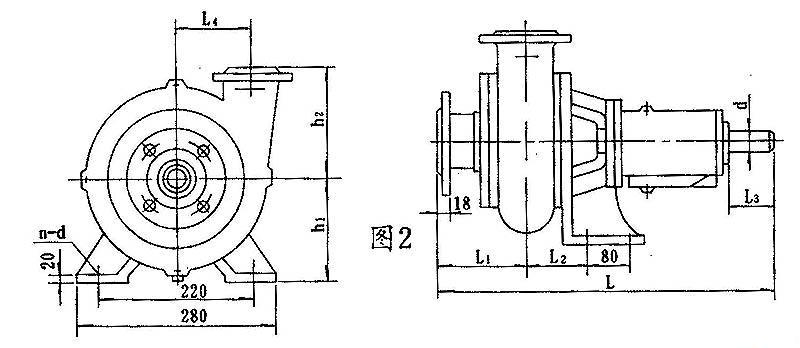

PW、PWF型懸臂式離心污水泵 (外型尺寸)
外型尺寸 圖2
| 產品型號 |
|
||||||||
| L1 | L2 | L | L3 | d | L4 | h1 | h2 | n-d | |
| 2½PW | 160 | 105 | 571 | 46 | Φ30 | 122.5 | 180 | 200 | 4-Φ19 |
| 4PW | 214 | 122.5 | 658.5 | 58 | Φ5 | 190 | 180 | 200 | |

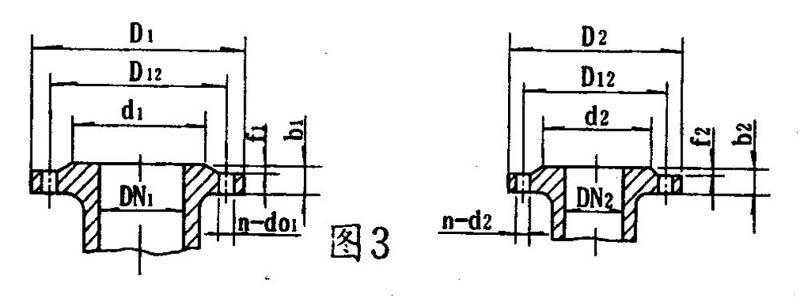

泵的進口法蘭連接尺寸 圖3
| 產品型號 | 吸入 口法蘭 | 排出 口法蘭 | ||||||||||||
| DN1 | d1 | D12 | D1 | f1 | b1 | N-d01 | DN2 | d2 | D12 | D2 | f2 | b2 | n-d02 | |
| 2½PW | 80 | 125 | 150 | 185 | 3 | 18 | 4-Φ18 | 70 | 110 | 130 | 160 | 3 | 18 | 4-Φ14 |
| 4PW | 100 | 145 | 170 | 205 | 100 | 145 | 170 | 205 | 4-Φ18 | |||||
泵的進出口錐管連接尺寸 圖3
| 產品型號 | 吸入 口法蘭 | 排出口 法蘭 | ||||||||||||
| DN1 | d1 | D12 | D1 | f1 | b1 | N-d01 | DN2 | d2 | D12 | D2 | f2 | b2 | n-d02 | |
| 2½PW | 100 | 158 | 180 | 220 | 3 | 20 | 4-Φ17.5 | 80 | 135 | 160 | 190 | 3 | 22 | 4-Φ18 |
| 4PW | 200 | 255 | 280 | 315 | 22 | 4-Φ18 | 150 | 212 | 240 | 285 | 26 | 14-Φ17.5 | ||
PWF型耐腐蝕污水泵起動、停止和運轉
1、起動
1）檢查軸承箱內是否已加油、油位是否正常油位線。
2）檢查電機旋轉方向是否與泵的旋轉方向一致。
3）關閉吐出口閘閥及壓力表旋塞，同時經泵體上部螺孔，向泵的吸水管內灌水。
4）啟動電機、并打開壓力表旋塞。
5）待水泵達正常轉速工作、壓力表顯示相應壓力時，打開真空表旋塞并逐漸打開排水管路上的閘閥到需要為止。
2、停止
1) 先慢慢關閉出水管路閘閥，然后切斷電源。
2) 若遇冰凍季節，停機后，打開泵體下部的四方螺塞，放空存水，以免凍裂。
3) 若長期不用，則各部件應拆開擦凈，并在滑動面涂上防銹油，妥善保存。
3、運轉
1) 在泵運轉過程中，必須注意觀察儀表、軸承發熱情況，填料漏水及泵的振動、雜音等情況是否正常，如發現異常應及時處理。
2) 軸承高溫度不得超過75℃。
3) 軸承油應保持在正常油位線，不能過高或過低，過低應及時加油。
4) 密封環與葉輪的配合間隙，大于以下規定值時應更換新的密封環。
吸水口直徑≤100mm時，直徑方向總間隙≥1.5mm時
吸水口直徑>100mm時，直徑方向總間咪≥2mm時
故障及解決方法
| 故 障 | 原 因 | 解決方法 |
| 1、水泵不吸水，壓力表及真空表指針劇烈跳動。 | 注入水泵的水不夠，進水管路漏氣。 | 繼續注水、設法堵塞漏氣處。 |
| 2、流量減少或揚程下降。 |
1) 水泵或進出水管阻塞。 2) 密封環或葉輪磨損嚴重。 3) 轉速低于規定值。 |
1) 清洗泵或管路。 2) 更換損壞的另件。 3) 調整至額定轉速。 |
| 3、水泵軸功率過大 |
1) 流量超過使用范圍
2) 發生機械摩擦。 |
1) 調整流量在規定范圍內運行。
2) 檢查磨損原因加以消除。 |
| 4、水泵內部聲音反常，水泵吸不上水或泵振動。 |
1) 泵吸水高度太高，吸水管阻力過大或流量水太大。 2) 吸水管路漏氣。 3) 泵與電機軸不同心。 4) 有些部件螺釘松動。 |
1) 降低吸水髙度，減少吸水管路阻力，或調整出水闬閥以減少流量。
2) 消除漏氣。 3) 調整果與電機軸同心。 4) 擰緊螺釘。 |
| 5、軸承過熱。 |
1) 潤滑油過多或不足，或變質。 2) 泵軸與電機軸不同心。 |
1) 加油或換油。
2) 調整泵與電機軸同心。 |
