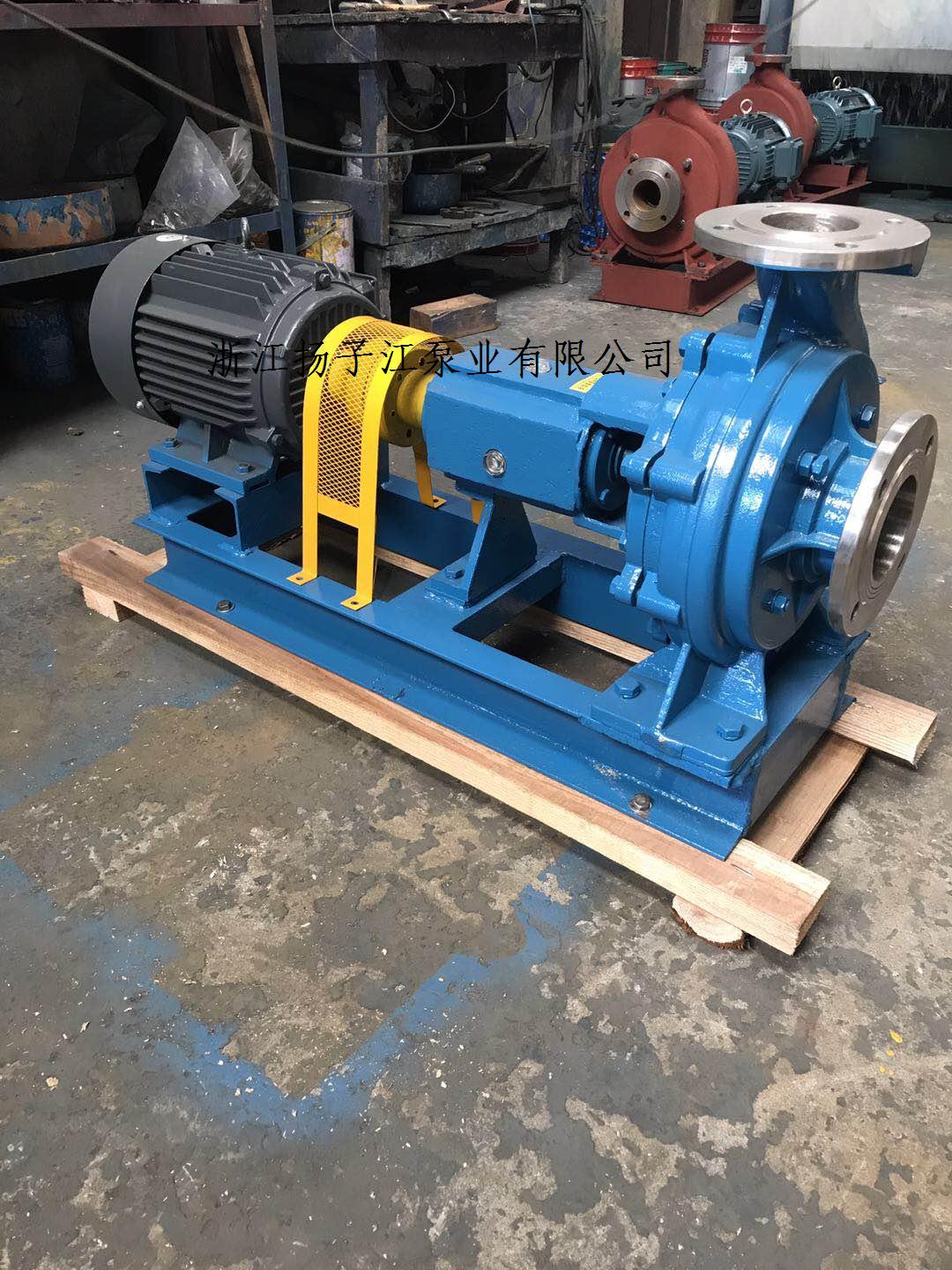

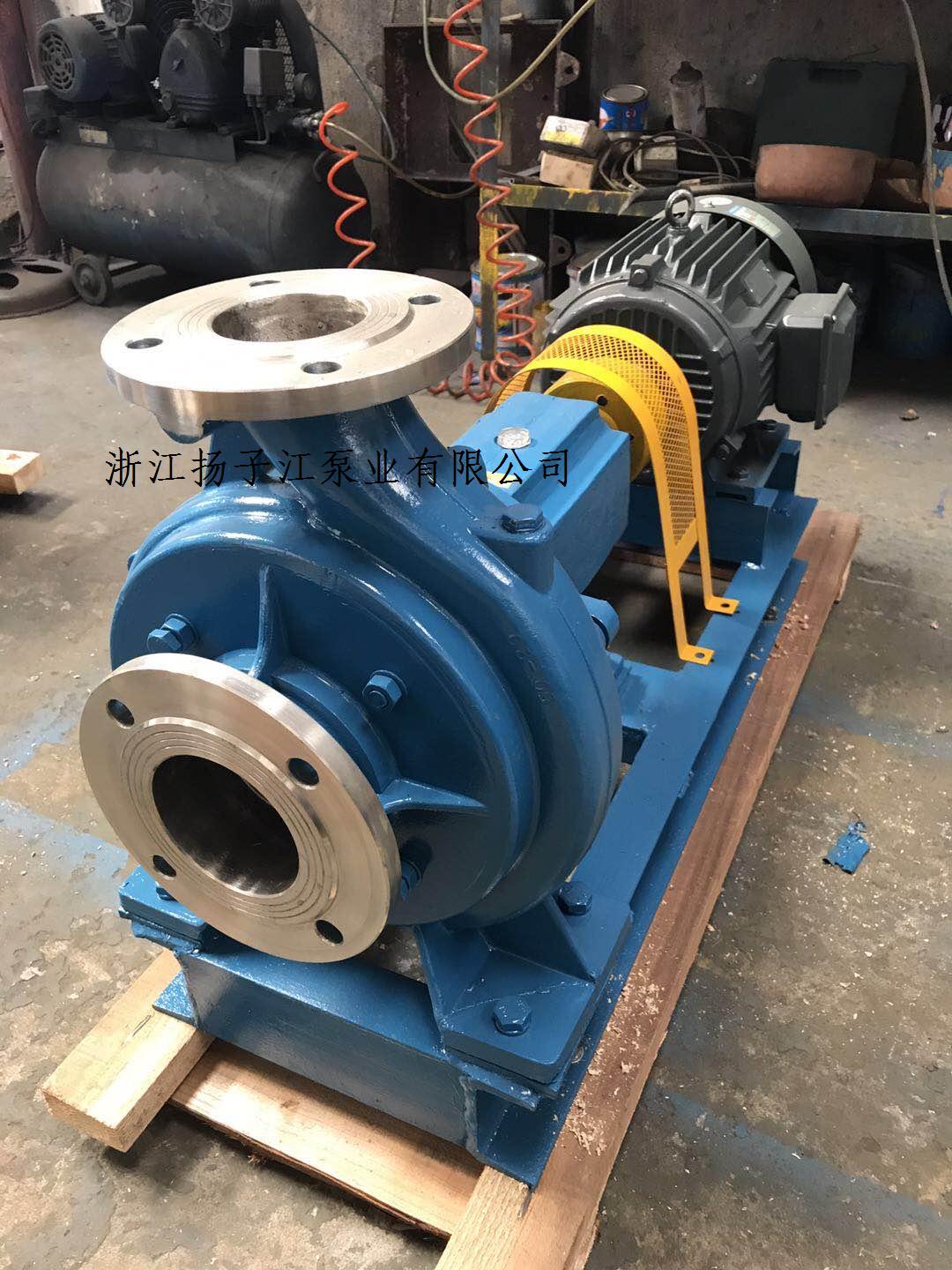

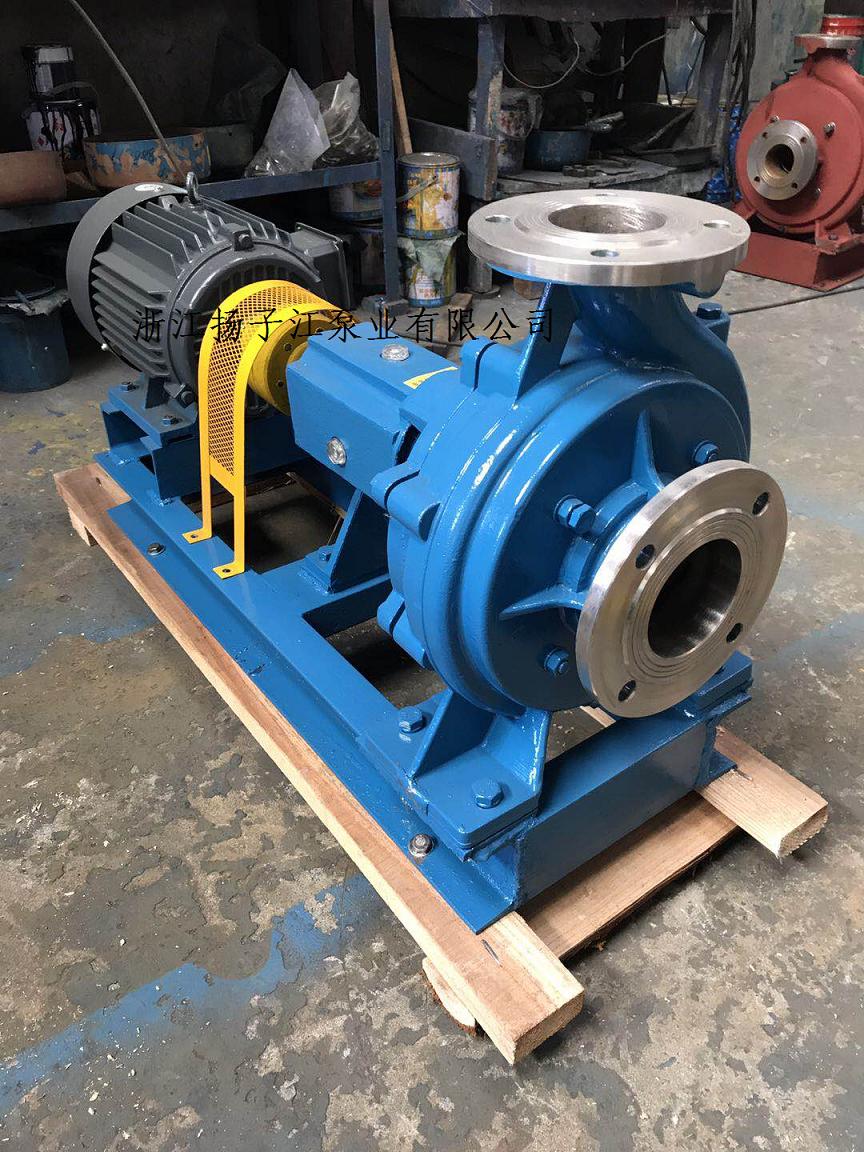

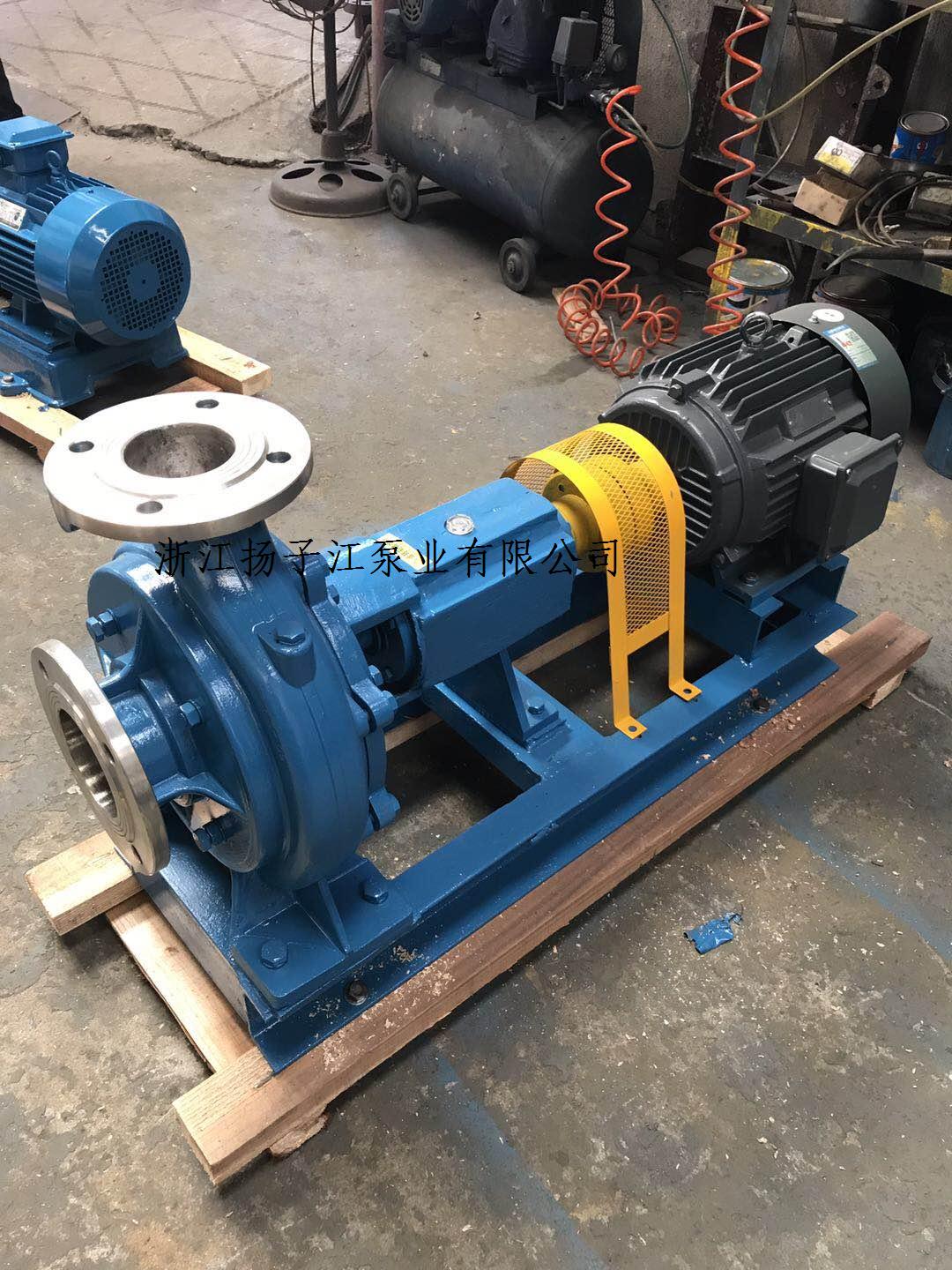

無堵塞紙漿泵概述

      XWJ型無堵塞泵是一種新型、節能型紙漿泵,經實際使用,具有高效、無或少泄露、抗堵塞性好、運行平穩、可靠性高、結構緊湊等特點。主要體現在以下幾個方面:采用半開或全開式葉輪、耐磨板與葉輪前側間隙可調、軸封主要采用機械密封并選用高精度軸承(D級精度)及優質軸材料等。XWJ型紙漿泵可廣泛適用于輕工、造紙行業中溫度低于110℃,濃度低于6%漿料的輸送,同時也可用于工業和城市給水、排水等場合。

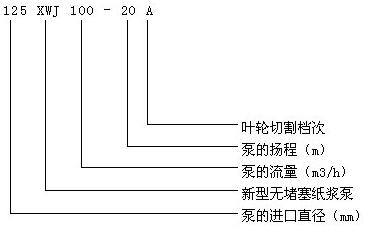

無堵塞紙漿泵型號意義

無堵塞紙漿泵結構簡介

1、XWJ型紙漿泵為單級單吸懸臂式結構，主要由泵體、葉輪、泵蓋、耐磨板及懸架部件組成；

2、從電機端看，電機為順時針方向旋轉，且泵為軸向吸入，徑向（中間）排出；

3、泵為后開門結構，維修時可不必拆卸進出管路；

4、泵軸有兩個高精度滾動軸承支撐，采用稀油潤滑（20＃機油）；

5、軸封采用機械密封或填料兩種形式；

6、耐磨板與葉輪前側間隙可通過調節螺桿進行調節，

7、泵和電機有柱銷聯軸器直聯傳動。

無堵塞紙漿泵產品參數

無堵塞紙漿泵使用說明

1、泵起動前，應按以下要求進行檢査；

1.1、各螺栓是否己緊固；軸承室內是否已注入稀油(油位高為油標中心處)；

1.2、聯軸器同軸度是否小于等于小Φ0.3mm,同時用手轉動聯軸器應感覺輕松均勻；

1.3、電機轉向是否正確；

1.4、進口閥門是否全開；

1.5、出口閥門是否關閉；

1.6、密封水閥門是否開啟；密封水壓力要求：工作壓力加上(0.3~0.5)kgf/c㎡

2、啟動電機至額定轉速后，緩慢打開出口閥門至額定工況要求(以電機運行電流為額定值的80%。為宜)。

3、泵在運行過程中，應注意泵的運轉穩定性及密封水的冷卻、沖洗情況。

4、當泵運行一段時間或揚程有所下降時，應注意調整葉輪前側間隙，調節方法如下：

先松開各緊固螺母，將方頭調節螺桿(見結構圖)按逆時針轉動至耐磨板與葉輪前側相碰為止，然后再按順時針將方頭調節螺桿退回至1/2圈〈此時其間隙為0.8~1mm)，后擰緊各螺母。

5、泵停止運轉時，應先關閉出口閥門，然后再關閉電機電源等。

6、當泵需停用一段時間時，應排盡泵內積液，以便下次使用。
