QJP型不銹鋼多級深井泵結構圖及結構分析

時間：2013/4/14 來源：浙江揚子江泵業有限公司

一、QJP型不銹鋼深井泵產品概述：

QJP型不銹鋼深井泵是電機與水泵直聯一體潛入水中工作的提水機具，它適用于從深井撮地下水、也可用于河流、水庫、水渠等到提水工程：主要用于農田灌溉及高原山區的人畜用水，亦可供城市、工、鐵路、礦山、工地供排水使用。

二、QJP型不銹鋼深井泵產品特點：

1、電機、水泵一體、潛入水中運行，安全可靠。
2、對井管、揚水管無特殊要求（即：鋼管井、灰管井、土井等均可使用；在壓力許可下、鋼管、膠管、塑料管等均可作揚水管使用
3、安裝、使用、維護方便簡單占地面積小、不需要造泵房。
4、結構簡單，節省原材料，管理得當與使用壽命有直接的關系。

三、QJP型不銹鋼深井泵使用條件:

1、額定頻率為50HZ，額定電壓為380/220伏的電源。
2、水泵進水口必須在動水位1米以下，但潛水深度不得超過靜水位以下70米，電機下端距井底水深少在1米以上。
3、水溫一般不得高于20OC。
4、水質要求：（1）水中含砂量不大于0.01%（重量比）；
（2）PH值在6.5~8.5范圍；
（3）氯離子含量不大于400毫克/升
5、要求井正直、進壁光滑。

四、QJP型不銹鋼深井泵產品結構說明：

1、QJP型不銹鋼深井泵由：水泵、潛水電機（包括電纜）、輸水管和控制開關四大部分組成。潛水泵為單吸多級立式離心泵：潛水電機為密閉充水濕式、立式三相籠異步電動機，電機與水泵通過爪式或單健筒式聯軸器直接；配備有不同規格的三芯電纜；起動設備為不同容量等級的空氣開關和自偶減壓起動器、輸水管為不同直徑的鋼管制成、采用法蘭聯接，高揚程式電泵采用閘閥控制。
2、潛水泵每級導流殼中裝有一個橡膠軸承；葉輪用錐形套固定在泵軸上；導流殼采用螺紋或螺栓聯成一體。
3、高揚程潛水泵上部裝有止回閥，避免停機水垂造成機組破壞。
4、潛水電機軸上部裝有迷宮式防砂器和兩個反向裝配的骨架油封，防止流砂進入電機。
5、潛水電機采用水潤滑軸承，下部裝有橡膠調壓膜、調壓彈簧，組成調壓室，調節由于溫度引起的壓力變化；電機繞組采用聚乙稀絕緣，尼龍護套耐用消費品水電磁線，電纜聯接方式按QJ型電纜接頭工藝，把接頭絕緣脫去刮凈漆層，分別接好，焊接牢固，用生橡膠繞一層。再用防水粘膠帶纏2~3層，外面包上2~3層防水膠布或用水膠粘結包一層橡膠帶（自行車?yán)飵В┮苑罎B水。
6、電機密閉，采用精密止口螺栓，電纜出口加膠墊進行密封。
7、電機上端有一個注水孔，有一個放氣孔，下部有一個放水孔。
8、電機下部裝有上下止推軸承，止推軸承上有溝槽用于冷卻，和它對磨的是不銹鋼推力盤，隨水泵的上下軸向力。

五、QJP型不銹鋼深井泵型號意義:

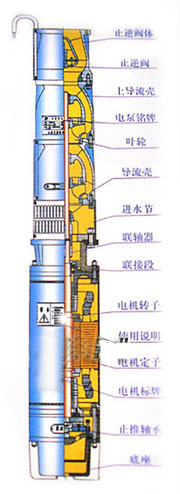

六、QJP型不銹鋼深井泵結構說明:

七、QJP型不銹鋼深井泵性能參數:

序號	型號	電機功率		流量揚程（m3/h)/h			出水管徑	適用井徑
序號	型號	HP	KW	流量揚程（m3/h)/h			出水管徑	適用井徑
1	100QJ1.5-40/7	0.5	0.37	1.5/40	2/35	3/25	40(1.5")	100
2	100QJ1.5-50/9	0.75	0.55	1.5/50	2/43	3/35	40(1.5")	100
3	100QJ1.5-70/12	1	0.75	1.5/70	2/63	3/50	40(1.5")	100
4	100QJ1.5-98/17	1.5	1.1	1.5/98	2/87	3/70	40(1.5")	100
5	100QJ1.5-127/23	2	1.5	1.5/127	2/115	3/92	40(1.5")	100
6	100QJ1.5-168/30	3	2.2	1.5/168	2/145	3/115	40(1.5")	100
7	100QJ1.5-260/45	5	3.7	1.5/260	2/245	3/200	40(1.5")	100
8	100QJ2-45/8	0.75	0.55	2/45	3/40	4/33	40(1.5")	100
9	100QJ2-63/11	1	0.75	2/63	3/57	4/48	40(1.5")	100
10	100QJ2-85/15	1.5	1.1	2/85	3/73	4/60	40(1.5")	100
11	100QJ2-115/21	2	1.5	2/115	3/100	4/85	40(1.5")	100
12	100QJ2-155/28	3	2.2	2/155	3/138	4/112	40(1.5")	100
13	100QJ2-235/42	5	3.7	2/235	3/205	4/170	40(1.5")	100
14	100QJ3-40/7	0.75	0.55	3/40	4/33	5/25	40(1.5")	100
15	100QJ3-55/10	1	0.75	3/55	4/43	5/35	40(1.5")	100
16	100QJ3-70/13	1.5	1.1	3/70	4/59	5/48	40(1.5")	100
17	100QJ3-100/18	2	1.5	3/100	4/87	5/65	40(1.5")	100
18	100QJ3-130/23	3	2.2	3/130	4/112	5/98	40(1.5")	100
19	100QJ3-180/33	5	3.7	3/180	4/156	5/130	40(1.5")	100
20	100QJ3-240/43	7.5	5.5	3/240	4/206	5/175	40(1.5")	100
21	100QJ4-45/8	1	0.75	4/45	5.5/40	7/35	40(1.5")	100
22	100QJ4-60/11	1.5	1.1	4/60	5.5/49	7/40	40(1.5")	100
23	100QJ4-73/13	2	1.5	4/73	5.5/60	7/50	40(1.5")	100
24	100QJ4-110/20	3	2.2	4/110	5.5/85	7/70	40(1.5")	100
25	100QJ4-150/28	5	3.7	4/155	5.5/127	7/95	40(1.5")	100
26	100QJ4-190/35	7.5	5.5	4/190	5.5/168	7/130	50(2")	100
27	100QJ6-40/7	1	0.75	6/40	8/30	10/20	50(2")	100
28	100QJ6-50/9	1.5	1.1	6/50	8/40	10/30	50(2")	100
29	100QJ6-62/11	2	1.5	6/62	8/53	10/41	50(2")	100
30	100QJ6-83/15	3	2.2	6/83	8/72	10/60	50(2")	100
31	100QJ6-120/23	5	3.7	6/120	8/102	10/82	50(2")	100
32	100QJ6-180/33	7.5	5.5	6/180	8/150	10/120	50(2")	100
33	100QJ8-40/7	1.5	1.1	8/40	10/32	12/25	50(2")	100
34	100QJ8-50/9	2	1.5	8/50	10/41	12/33	50(2")	100
35	100QJ8-78/14	3	2.2	8/78	10/65	12/52	50(2")	100
36	100QJ8-99/19	5	3.7	8/99	10/80	12/62	50(2")	100
37	100QJ8-138/25	7.5	5.5	8/138	10/110	12/85	50(2")	100
38	100QJ8-190/34	10	7.5	8/190	10/150	12/120	50(2")	100
39	100QJ12-40/7	2	1.5	12/40	14/30	16/23	50(2")	100
40	100QJ12-50/9	3	2.2	12/50	14/42	16/35	50(2")	100
41	100QJ12-75/15	5	3.7	12/75	14/63	16/50	50(2")	100
42	100QJ12-116/22	7.5	5.5	12/116	14/88	16/73	50(2")	100
43	100QJ12-152/28	10	7.5	12/152	14/123	16/98	50(2")	100
44	100QJ16-40/7	3	2.2	16/40	18/35	20/30	50(2")	100
45	100QJ16-50/9	5	3.7	16/50	18/44	20/39	50(2")	100
46	100QJ16-100/16	7.5	5.5	16/100	18/83	20/61	50(2")	100
47	100QJ16-125/23	10	7.5	16/125	18/98	20/73	50(2")	100
48	150QJ25-30/3	5	3.7	25/30	30/25	35/20	80(3")	100
49	150QJ25-45/5	7.5	5.5	25/45	30/40	35/30	80(3")	150
50	150QJ25-60/7	10	7.5	25/60	30/55	35/45	80(3")	150
51	150QJ25-75/9	15	11	25/75	30/65	35/55	80(3")	150
52	150QJ35-35/4	7.5	5.5	35/35	40/30	45/25	80(3")	150
53	150QJ35-45/6	10	7.5	35/45	40/40	45/30	80(3")	150
54	150QJ35-55/8	15	11	35/55	40/50	45/40	80(3")	150
55	150QJ35-70/10	20	15	35/70	40/60	45/50	80(3")	150
56	150QJ15-100/24	20	15	15/200	20/160	25/110	80(3")	150
57	150QJ15-240/30	25	18.5	15/240	20/200	25/130	80(3")	150
58	150QJ15-280/37	30	22	15/280	20/240	25/160	80(3")	150
59	150QJ40-90/13	20	15	40/90	45/75	50/60	80(3")	150
60	150QJ40-110/16	25	18.5	40/110	45/100	50/70	80(3")	150
61	150QJ40-140/19	30	22	40/140	45/110	50/90	80(3")	150
62	150QJ40-180/25	40	30	40/170	45/150	50/130	80(3")	150
63	150QJ50-140/21	40	30	50/140	55/110	60/80	80(3")	150
64	150QJ50-170/27	50	37	50/180	55/140	60/110	80(3")	150
65	150QJ70-130/12	50	37	70/130	80/100	90/80	80(3")	150
66	150QJ70-160/14	60	45	70/160	80/120	90/100	80(3")	150
67	150QJ90-120/11	60	45	90/120	100/100	110/80	80(3")	150
