【D、DG型臥式多級離心泵】結構圖
時間：2012/3/28 來源：浙江揚子江泵業有限公司

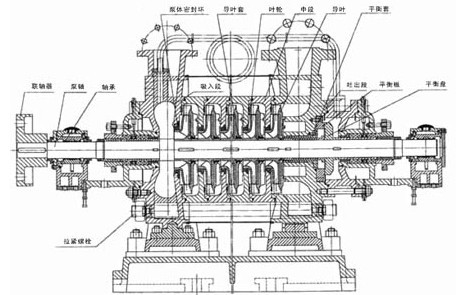

【D、DG型臥式多級離心泵】結構圖：
1 軸承體 6 導葉 11 尾蓋 2 進水段 7 密封環 12 填料密封部件 3 平衡水管 8 中段 13 水冷填料壓蓋 4 導葉套 9 出水段 14 O型密封圈 5 葉輪 10 平衡盤 15 軸承部件

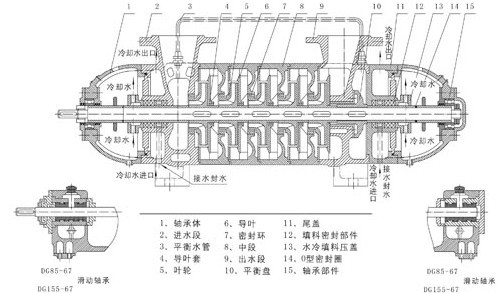

DG泵（中低壓）結構圖.填料密封-水封水用外接水

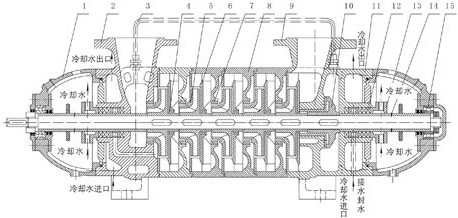

DG泵（中低壓）結構圖.填料密封-機械密封
|
| |||||
|
1 |
軸承體 |
6 |
導葉 |
11 |
尾蓋 |
|
2 |
進水段 |
7 |
密封環 |
12 |
機械密封部件 |
|
3 |
平衡水管 |
8 |
中段 |
13 |
水冷機械壓蓋 |
|
4 |
導葉套 |
9 |
出水段 |
14 |
O型密封圈 |
|
5 |
葉輪 |
10 |
平衡盤 |
15 |
軸承部件 |

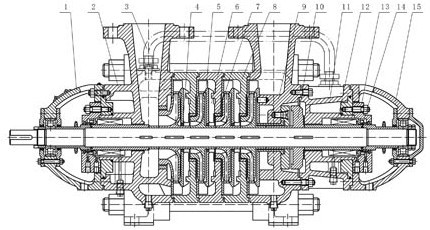

DG泵（次高壓）結構圖.
【D、DG型臥式多級離心泵】結構特點：
D、DG型臥式多級離心泵進、出水口均為垂直向上，通過拉緊螺栓將泵的進水段、中段、出水段、軸承體等泵殼體部分聯結成一體。根據泵的揚程選擇泵的級數。該系列泵轉子部分主要由軸及安裝在軸上的葉輪、軸套、平衡盤等零件組成，其中葉輪的數量根據泵的級數而定。軸上零件用平鍵和軸螺母緊固使之與軸聯為一體。整個轉子由兩端滾動軸承或滑動軸承支承。軸承按型號不同而定，均不承受軸向力，其軸向力由平衡盤平衡。泵在運行中允許轉子在泵殼中軸向游動，不能采用向心球軸承。滾動軸承用油脂潤滑，滑動軸承用稀油潤滑，并用油環進行白潤滑，循環水冷卻。泵的進水段、中段、出水段之間的密封面均采用二硫化鉬潤滑脂密封，轉子部分與固定部分之間裝有密封環、導葉套等進行密封， 當密封環和導葉套的磨損程度已影響泵的工作性能時應予更換。的密封形式有機械密封和填料密封兩種。泵采用填料密封時，填料環的位置安放要正確，填料的松緊程度必須適當，以液體能一滴一滴滲出為宜。泵各種密封元件裝在密封箱內，箱內要通入一定壓力的水，起水封、水冷或水潤滑作用。在軸封處裝有可更換的軸套，保護泵軸。
次高壓泵一般采用滑動軸承、稀油潤滑結構，DG85-6 7、DG155-67型泵可采用滑動軸承、 稀油潤滑，也可采用滾動軸承、干油潤滑結構，其余型號均采用滾動軸承、干油潤滑結構。中、低壓泵的主要零件材料一般采用優質鑄鐵，次高壓泵主要零件采用鑄鋼或不銹鋼。該系列泵通過彈性聯軸器由原動機直接驅動，從原動機方向看，泵為順時針方向旋轉。
