2XZ型旋片式真空泵的使用范圍和條件

時間：2012/3/28 來源：浙江揚子江泵業有限公司

一、2XZ型旋片式真空泵概述：

2XZ型旋片式真空泵為雙級直聯式結構的旋片真空泵，它的工作性能由高壓級與低壓級兩部分組成，它的吸入口與真空設備連接，在運轉時將容器內氣體大量吸入與排出，當設備獲得真空時，高壓排氣伐封閉，高壓級吸入的氣體將轉送到第二級，并經第二級吸入成排出，將真空設備可獲得了一定的真空度，2XZ型旋片式真空泵的技術參數為6×10-2，泵與電機連軸，高轉速，外型小，結構緊湊，流動性工作方便，我廠特采用金屬刮片，適用與擴散泵的前級泵，精密一起的配套，實驗室、醫藥、食品包裝，電子、電光源等單位使用。

二、2XZ型旋片式真空泵的特點：

2XZ型旋片式真空泵具有體積小、重量輕、噪聲低、起動方便等優點。 2XZ型旋片式真空泵裝有氣鎮閥，具有延長泵油使用時間和防止泵油混水的作用，此外，還有防止返油的措施（2XZ－8無）和防止油封漏油污染場地的措施。
2XZ型旋片式真空泵是用黑色金屬與鋁合金制造，屬較精密的設備。2XZ型旋片式真空泵的主要工作部件浸在特制的真空泵油中運轉。因此，不適用于抽除含氧過高的、有毒、有爆炸性的。對真空泵油起化學反應或?qū)谏饘儆懈g的氣體，更不能作為壓縮機和輸送泵使用。

三、2XZ型旋片式真空泵的使用范圍和條件：　　

1、2XZ型旋片式真空泵是獲得真空的基本設備，它可單獨使用，亦可作為各類高真空的系統的前級泵和預抽泵。
2、進氣口連續敞通大氣運轉，不得超過三分鐘。
3、不適用于抽除對金屬月腐蝕性的，對泵油起化學反應的、含有顆粒塵埃的氣體，以體含氧過高的，有爆炸性的氣體。
4、不得作壓縮泵或輸送泵用。
5、2XZ型旋片式真空泵的工作環境：溫度5℃－40℃范圍內，相對溫度不大于90％，進氣口壓強小于1333Pa的條件下允許長期連續運轉。
6、裝接電源時，按電機標牌的規定接線，應注意電機旋轉方向與支座上的箭頭方向一致。
7、連續被抽容器的管道，其直徑應不小于2XZ型旋片式真空泵的進氣口直徑，且管道應短和彎頭少，同時注意管道的泄漏。
8、每次起動前著重查看油位，以停泵時注油至油標玻璃直徑的4／5高度為宜。
9、泵油采用清潔的SY1634－701號真空泵油。
10、可在通大氣或任何真空度下一次起動。XZ－1單級型泵如果起動困難，可撥掉進氣管塞帽起動，隨后投入運轉。

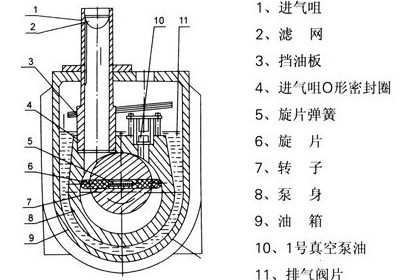

四、2XZ型旋片式真空泵的結構圖：

五、2XZ型旋片式真空泵的性能參數表：

型號	抽氣速度 (L／S)	極限真空(Pa)		轉速 (rpm)	工作電壓 (V)	電機功率 (kw)	進氣口直徑	用油量 (L)	泵油溫升 (℃)	外形尺寸			總重量
型號	抽氣速度 (L／S)	氣鎮關	氣鎮開	轉速 (rpm)	工作電壓 (V)	電機功率 (kw)	進氣口直徑	用油量 (L)	泵油溫升 (℃)	長	寬	高	總重量
XZ-0.5	0.5	10		1400	220	0.09	7	0.18	>40	225	110	220	7.2
XZ-1	1	10		1400	220	0.12	10	0.25	>40	275	110	220	7.5
2XZ-0.25	0.25	6.7×10-1			220	0.12	10	0.3	>40	440	125	224	11
2XZ-0.5	0.5	6.7×10-2	1.33	1400	220	0.18	13	0.42		445	125	256	13
2XZ-1	1	6.7×10-2	1.33	1400	220	0.25	19	0.4	>40	445	125	256	14
2XZ-2	2	6.7×10-2	1.33	1400	380/220	0.37	19	0.48		478	148	277	20
2XZ-4	4	6.7×10-2	1.33	1400	380/220	0.55	30	0.55		518	148	277	22
2XZ-8	8	6.7×10-2	1.33	1400	380	1.1	30	0.7	>50	575	185	315	55
2XZ-15	15	6.7×10-2	1.33	1400	380	1.5	40	0.8	>70	578	185	315	55

抽氣速率： 0.15~15L/S (升/秒)
極限壓強： ≤6*10-2Pa (帕)
極限真空： ≤1.3Pa (帕)
氣體類型：常溫?zé)o其它混合物的清潔干燥空氣，不許有含其它粉塵及水分的空氣。
工作要求：進口壓強在大于6500Pa時連續工作時間，不得超過3分鐘以免噴油引起泵損。
工作要求：進口壓強在小于1330pa的條件下，允許長時期連續工作。
環境溫度： 2XZ型旋片式真空泵一般在不低于5℃的室溫及不高于90%的相對溫度的環境內使用。

六、2XZ型旋片式真空泵維修與保養：

1、保持2XZ型旋片式真空泵的清潔，防止雜物進入泵內；
2、保持油位、嚴禁無油運行；
3、注意觀察油的清潔，若泵油變臟、混濁、進入水份或其它揮發性物質而影響極限真空時，應及時更換泵油。更換新油時，先開2XZ型旋片式真空泵運轉30分鐘，使油變稀，停泵，從放油孔放油，然后敞開進氣口運轉1-2分鐘，此間可從進氣口加入少量清潔的2XZ型旋片式真空泵油，以便更換泵腔內的存油。反復幾次，確認泵已清潔后，裝上放油螺塞，再從加油孔注入清潔的泵油至油位線；
4、2XZ型旋片式真空泵長時間不使用時，應加蓋好進、排氣帽，放置于干燥的場所，注意防潮、防銹；
5、若需要折裝檢修，一定要由對修泵有一定經驗的專業人員進行，亦可與本公司取得聯系。
注：2XZ型旋片式真空泵使用說明書對泵油的有關條款不適用于無油真空泵系列。
