化工泵機械密封雜質過濾系統介紹
時間：2012/2/25 來源：浙江揚子江泵業有限公司
密封介質中往往會由于介質本身(如漿液、油漿等)含有固體顆粒、易結晶、結焦等性質，在一定工作條件下出現固體顆粒，還有一些特殊用途化工泵的密封(如塔底泵、釜底泵的密封)在系統中有殘?jiān)�、鐵銹、污垢，甚至于安裝時有殘留雜物，都會給機械密封帶來較大的危害。除去固體顆粒等雜質是機械密封系統的一種基本功能，可采用過濾器或旋液分離器來除去系統中的雜質。
①過濾器 我國機械行業標準JB／T 6632-1993《離心泵機械密封系統用過濾器》規定的機械密封系統用過濾器分為兩種形式：GL型為濾網過濾(見圖5-88)；GC型為磁環加濾網過濾(見圖5-89)。承壓方向?yàn)閱蜗蚝碗p向兩種。基本參數為：額定壓力1.6 MPa、6.3 MPa；額定溫度150℃；過濾精度50μm、100μm；接口尺寸Rp 1／2、Rp 3／4。
濾網過濾器結構簡單，通常在沖洗或循環管中串聯使用。含固體雜質的密封介質由一端進入，通過濾網從另一端流出，雜質留在過濾網內，定時取出濾網清除雜質可重復使用。
磁性過濾器由永久磁鐵和濾網與其他元件組成。過濾網孔為25～100／zm，以減少過濾器的阻力，其流量為1～4 m3／h，通常成雙并聯安裝在管路上，以便于交替切換使用。

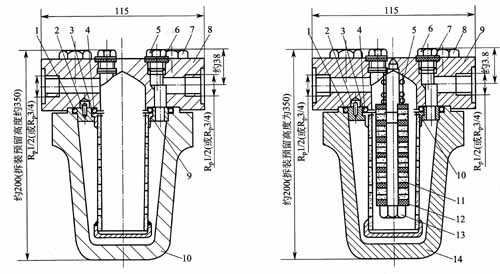

圖5-88 GL型過濾器結構 圖5-89 GC型過濾器結構
1，4-0形密封圈；2-圓柱銷；3-過濾器網； 1，4-0形耷封圈；2-圓柱銷；3-過
5-排氣螺栓；6-密封墊；7-螺釘；8-過濾器蓋； 器網；5-彈簧；
9-中間環；10-過濾器體 6-排氣螺栓；7-密封墊；8，1 3-螺釘；9-過濾器蓋；
10-中間環；11一磁環；12-墊；14-過濾器體
②旋液分離器 旋液分離器(簡稱旋液器)是利用離心沉降原理來分離固體顆粒(顆粒密度大于化工泵密封流體的密度)的器件，其分離精度可達微米級。我國機械行業標準JB／T6633-1993《機械密封系統用旋液器》規定的機械密封系統用旋液器分為ZSA型與ZSB型兩種形式(見圖5-90)，其工作參數為：壓力范圍0.4～6.3MPa；工作溫度為-20～200℃；工作流量2～8 L／min；工作介質為含固相顆粒的液體。
密封旋液器的安裝尺寸應符合表5-45的規定。
表5-45 旋液器的安裝尺寸 ／mm
|
型號 |
D |
Do |
H |
Ho |
d |
h |
m |
|
ZSA |
64 |
30 |
152 |
205 |
|
34 |
G1/2
φ22×σ |
|
ZSB |
80 |
30 |
190 |
|
2 7 |
47 |
注：φ管子外徑；σ管子壁厚。

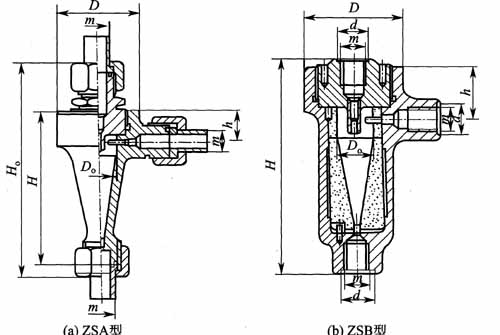

圖5-90密封旋液分離器
