QBY型襯氟氣動隔膜泵應用領域
時間：2012/2/9 來源：浙江揚子江泵業有限公司
一、QBY襯氟氣動隔膜泵產品簡介：
QBY襯氟氣動隔膜泵是目前國內新穎的一種采用壓縮空氣為動力源，通過氣閥往復運動分配空氣，帶動隔膜擠壓輸送介質的容積式泵，該泵集雜質泵、自吸泵、泥漿泵、屏蔽泵、潛水泵等輸送機械的優點。該系列產品以優質HT200鑄鐵為外殼，具有良好的物理性能，以聚四氟乙烯為內襯材料，可適用于除熔融態堿鹽以外的任何酸、堿及各類有機溶劑，應用范圍極其廣泛系列泵具有結構美觀，良好的物理抗性，經久耐用等特點，對于各種腐蝕性液體、帶顆粒、高粘度、易揮發、易燃、易爆、劇毒的液體、陶瓷釉漿、果漿、膠水、油輪倉底油回收、臨時倒罐等液體均能予以抽光吸盡，尤其可以解決葉片式泵的跑、冒、滴、漏及不允許空轉等問題，該系列產品可利用普通干凈的工業氣或儀表氣，在0.1公斤的低壓下啟動，在正常輸送狀況下節約用氣量30%以上，是新一代的節能性泵種，具有良好的市場前景。其性能參數與德國的WLLDENPUMPS、美國的MARIOWPUMPS相近。
二、QBY襯氟氣動隔膜泵工作原理及設計特點：
1、壓縮空氣為動力。
2、是一種由膜片往復變形造成容積變化的容積泵，其工作原理近似于柱塞泵，由于隔膜泵工作原理的特點，因此隔膜泵具有以下特點:
（1）泵不會過熱：壓縮空氣作動力，在排氣時是一個膨脹吸熱的過程，氣動泵工作時溫度是降低的，無有害氣體排出。
（2）不會產生電火花：氣動隔膜泵不用電力作動力，接地后又防止了靜電火花
（3）可以通過含顆粒液體：因?yàn)槿莘e式工作且進口為球閥，所以不容易被堵。
（4）對物料的剪切力極低：工作時是怎么吸進怎么吐出，所以對物料的攪動小，適用于不穩定物質的輸送
（5）流量可調節，可以在物料出口處加裝節流閥來調節流量。
（6）具有自吸的功能。
（7）可以空運行，而不會有危險。
（8）可以潛水工作。
（9）可以輸送的流體極為廣泛，從低粘度的到高粘度的，從腐蝕性得到粘稠的。
（10）沒有復雜的控制系統，沒有電纜、保險絲等。
（11）體積小、重量輕，便于移動。
（12）無需潤滑所以維修簡便，不會由于滴漏污染工作環境。
（13）泵始終能保持高效，不會因?yàn)槟p而降低。
（14）百分之百的能量利用，當關閉出口，泵自動停機，設備移動、磨損、過載、發熱
（15）沒有動密封，維修簡便避免了泄漏。工作時無死點。
三、QBY襯氟氣動隔膜泵用途介紹：
1、泵吸花生醬、泡菜、土豆泥、小紅腸、果醬蘋果漿、巧克力等。
2、泵吸油漆、樹膠、顏料。
3、粘合劑和膠水、全部種類可用泵吸取。
4、各種瓦、瓷、磚器及陶器釉漿。
5、油井鉆好后，用泵吸沉積物及灌漿。
6、泵吸各種乳劑和填料。
7、泵吸各種污水。
8、用泵為油輪，駁船清倉吸取倉內污水。
9、啤酒花及發酵粉稀漿、糖漿、糖密。
10、泵吸礦井、坑道、隧道、選礦、礦渣中的積水。泵吸水泥灌漿及灰漿。
11、各種橡膠漿。
12、各種磨料、腐蝕劑、石油及泥漿、清洗油垢及一般容器。
13、各種劇毒、易燃、易揮發液體。
14、各種強酸、強堿、強腐蝕液體。
15、各種高溫液體高可耐150℃。
16、作為各種固液體分離設備的前級送壓裝置。
四、QBY襯氟氣動隔膜泵性能參數：
|
型號 |
流量 |
揚程 |
出口 |
吸程 |
大允許 |
大供 |
大空氣 |
|
QBYF-25 |
0～2.4 |
0～50 |
6 |
7 |
2.5 |
7 |
0.6 |
|
QBYF-40 |
0～8 |
0～50 |
6 |
7 |
4.5 |
7 |
0.6 |
|
QBYF-50 |
0～12 |
0～50 |
6 |
7 |
8 |
7 |
0.9 |
|
QBYF-65 |
0～16 |
0～50 |
6 |
7 |
8 |
7 |
0.9 |
|
QBYF-80 |
0～24 |
0～50 |
6 |
7 |
10 |
7 |
1.5 |
五、QBY襯氟氣動隔膜泵工作原理：

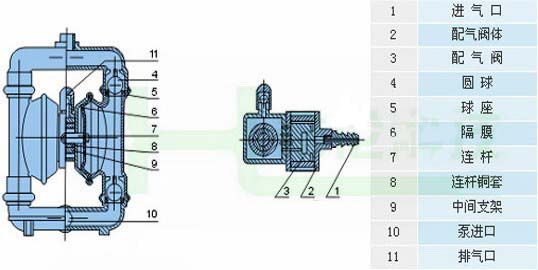

在泵的兩個對稱工作腔中，各裝有一塊有彈性的隔膜，聯桿將兩塊隔膜結成一體，壓縮空氣從泵的進氣頭進入配氣閥 后，推動兩個工作腔內的隔膜，驅使聯桿聯接的兩塊隔膜同步運動。與此同時，另一工作腔中的氣體則從隔膜的背后排出泵外。一旦到達行程終點。配氣機構則自動地將壓縮空氣引入另一個工作腔，推動隔膜朝相反方向運動，這樣就形成了兩個隔膜的同步往復運動。每個工作腔中設置有兩個單向球閥，隔膜的往復運動，造成工作腔內容積的改變，迫使兩個單向球閥交替地開啟和關閉，從而將液體連續地吸入和排出。 |
|---|
六、QBY襯氟氣動隔膜泵操作注意事項：
(1)QBY襯氟氣動隔膜泵開停車負荷操作:氣動隔膜泵是由變頻電機驅動,若開停車負荷過大或過小、為盡量避免以上情況的出現,硬性規定開停車負荷都控制在30 %左右,并在儀表中設置使增減負荷都必須在一段時間內才能完成,有效的從工藝上做到了對變頻器的維護。
(2)QBY襯氟氣動隔膜泵儀表空氣及潤滑油壓力系統操作 氣動隔膜泵的儀表空氣和潤滑油壓力都與主電機設有聯鎖,推進液的注油、排油閥為氣閉閥,要始終維持一定的空氣壓力,兩閥的小動作壓力不低于0.4MPa ,所以儀表空氣壓力一般維持在015MPa以上,即使停泵后也不停儀表空氣,以免推進液腔內的液體不夠或過量,供給閥門的空氣是經過過濾、油霧化的。氣動隔膜泵在運行中,潤滑油壓力應不低于壓力聯鎖值(0115MPa) ,且潤滑油出口過濾器壓差不能太大,潤滑油流量窺鏡內的鋼球應處于上限位置,調節此流量時調節幅度不能太大,以免瞬間流量過大使壓力下降太快引起聯鎖跳車�！⊥ㄟ^以上工藝改進及對操作要點的熟練掌握,使氣動隔膜泵運行時始終有一個穩定的工藝環境,運行一年多來,僅有一次因電氣原因跳車,做到了長周期、安全高效運行。
七、QBY襯氟氣動隔膜泵安裝使用
1.本泵振動極其輕微，一般情況可不裝底腳螺栓。
2.如壓縮空氣有臟物進入，將會影響泵的正常啟動，建議用戶加裝氣動三聯件。
3.在抽吸易凍結的介質時，應在泵的進口處裝閥門，當停止用泵時，先將該閥關閉，然后再開泵數分鐘，將泵體介質排凈為止以免造成下次開泵困難。
更換隔膜時，須將泵內腕連桿，鉛套清洗干凈，并不要損壞白色四氟密封圈，按原樣裝好，即可使用。
八、QBY襯氟氣動隔膜泵故障與解決方法
（一）、泵在運轉但流量過低
1 、檢查泵體是否有空蝕斑象，調整壓縮空氣的進口壓力。降低泵體的運轉速度來調整粘度和濃度較大的液體。
2 、檢查閥球是否被卡住。如果輸送的液體與閥球材質不相吻合。閥球?qū)?huì)脹大。請更換合適材質的閥球與閥座。 3 、請檢查入口管道是否被堵塞。
（二）、氣動隔膜泵無法啟動或動作緩慢
1、檢查過濾、調壓和潤滑裝置和空氣入口過濾網是否被堵塞。
2、檢查氣閥是否被雜質卡住，請將氣閥拆下并清洗干凈，查看氣閥內的活塞是否有劃傷的痕跡。如果活塞表面光亮而不黑純，表示已磨損需要更換活塞和“O”型環。傷的 痕跡。如果活塞表面光亮而不黑純，表示已磨損需要更換活塞和“O”型環。請重新更換新品
3、檢查主軸和“O”型環是否有刮傷、磨損和壓扁的痕跡，如有損壞請更換。
（三）、液體從氣室排出口漏出
1 、請檢查隔膜是否破裂。
2 、檢查隔膜是否正確安裝和鎖緊。
（四）、出口液休中含有大量氣泡
1 、請檢查隔膜是否破裂。
2 、檢查泵體和管路是否泄漏。
九、QBY型襯氟氣動隔膜泵應用領域：
工業：酸、堿、溶劑、懸浮物、分散體系。
石化業：原油、稠油、油脂、泥漿、污泥等。
涂料業：樹脂、溶劑、著色劑、油漆等。
日化業：洗滌劑、香波、乳液、乳劑、手霜、表面活化劑。
陶瓷業：泥漿、瓷漿、石灰漿、陶土漿。
采礦業：煤漿、巖漿、泥漿、砂漿、炸藥漿、潤滑油
水處理：石灰漿、軟性沉淀物、污水、化學品、廢水等。
食品業：液態半固體、巧克力、鹽水、醋、糖漿、菜油、大豆油、蜂蜜、動物血。
飲料業：酵母、糖漿、濃縮物、氣液混合物、葡萄酒、果汁、玉米漿等。
醫藥業：溶劑、酸、堿、植物提煉液、軟膏、血漿等各類藥品料液。
造紙業：粘結劑、樹脂、油漆、油墨、顏料、雙氧水等。
電子業：溶劑、電鍍液、清洗液、硫酸、硝酸、廢酸、腐蝕性酸、拋光液。
紡織業：染料化學品、樹脂、膠等。
建筑業：水泥漿、陶瓷瓦粘結劑、巖石漿、天花板面漆等。
汽車業：拋光乳劑、油、冷卻劑、汽車底漆、油乳膠、清漆、清漆添加劑、脫脂液、油漆。
家具業：粘結劑、清漆、分散體系、溶劑、色劑、白木膠、環氧樹脂、淀粉粘結劑。
冶金、鑄造和染色業：金屬漿、氫氧化物和炭化物漿、灰塵洗滌漿等。
五、QBY型襯氟氣動隔膜泵技術參數:
流量：0-30m3/h；
揚程：0-50m；
口徑：10-100mm；
溫度：-15-+150℃；
壓力：0.1-0.7MPa；
自吸高度：5-7m。
十、QBY型襯氟氣動隔膜泵應用實例：
1、油輪倉底油回收一條3000t的油輪用固定螺桿泵卸油，倉庫隔板之間至少要剩余50t油，若用排量較大的隔腆泵，可以收到很好的效果。
2、油罐清底，盡管有墊水法抽油，也不能保證將油抽凈，表面總要剩下至少3-5mm厚的油層。以5000m3油罐為例，每次大約損耗1-1.5t油。對于有低位脫水槽的油罐，雖可將剩下的油和水排放到含油污水處理場回收，但是揮發的油品在輸送過程中大都揮發殆盡，且污染環境。
3、臨時倒罐、裝卸車和油品采樣，煉油生產調度過程中，油品經常要臨時倒罐、裝車和對油罐中油品采樣檢驗。或者為了不至于污染正常的管線時，用隔膜泵接臨時管線可以迅速方便地完成此項任務。
4、陶瓷行業：用該泵抽吸釉漿，并可用于向壓濾機送壓。
5、瓦斯、硫化氫殘液的輸送煉油廠火炬底部的瓦斯殘液和含硫水，需要集中排放和處理，否則會形成酸性腐蝕設備。
6、污水處理場和污泥池的清掃污水處理場的污泥池，常常聚積大量的油泥和淤沙，需要清掃，采用隔膜泵抽吸靈活、方便省工、省力、省時。
7、下水井、暗溝排除漬水、污油在下水井管道，閥門及暗溝檢修時，需要排除漬水和污油。用潛水泵雖可抽盡潰水，但往往這些地方都遠離電源，很不方便。使用隔膜泵則可采用壓縮氣瓶作動力，回收污油，排泄?jié)⑺?BR>8.此外，此泵應用于環烷酸精制轉料，裝車亞硫酸納液體輸送，苯類原料裝卸車等方面都有它自己的優勢。
9、液化氣泵房和化驗室排漬水，由于這些地, 方地勢較低，又是一級防火區，采用隔膜泵排漬水比較安全，比用水抽子、汽抽子效率高出好多倍。
十一、QBY襯氟氣動隔膜泵的正確使用
1、保證流體中所含的大顆粒不超過泵的大安全通過顆粒直徑標準。
2、進氣壓力不要超過泵的高允許使用壓力，高于額定壓力的壓縮空氣可能導致人身傷害和財產的損失及損壞泵的性能。
3、保證泵壓的管道系統能承受所達到得高輸出壓力，保證驅動氣路系統的清潔和正常工作條件。
4、靜電火花可能引起爆炸導致人身傷亡事故和財產的損失，根據需要使用足夠大截面積的導線，把泵上的接地螺釘妥善可靠接地。
5、接地要求符合當?shù)胤ㄒ?guī)法律要求及現場的一些特殊要求的規定。
6、緊固好泵及各連接管接頭，防止因振動撞擊擦產生靜電火花。使用抗靜電軟管。
7、要周期性的檢查和測試接地系統的可靠性，要求接地電阻小于100歐姆。
8、保持良好的排氣和通風、遠離易燃易爆和熱源。
9、泵的排氣中可能含有固體物，不要將排氣口對著工作區或者人，以免造成人身傷害。
10、當隔膜失效時，輸送的物料會從排氣消聲器中噴出。
11、當輸送易燃和有毒的流體時，請將排口接到遠離工作區的安全地方。
12、請使用至少3/8"內徑內壁光滑的管道連接排氣口和消聲器。
13、流體的高壓可能會導致嚴重的人身傷亡和財產損失，請不要在泵加壓時，對泵及料 管系統進行任何的維修工作，如要做維修時，先切斷泵的進氣，打開旁通的卸壓機構使管路系統卸壓，慢慢松開連接的各管道接頭。
14、如輸送的有害有毒流體泵，請不要把泵直接送到廠家來修理。根據當?shù)胤煞ㄒ?guī)妥善處理，并使用上海旺泉泵業公司純正配件以保證使用壽命。
15、液體輸送部分使用鋁合金材料的泵，請不要用來輸送含有Fe3+的液體和鹵代烴及其他的鹵代碳?xì)浠衔锶軇�，則將會產生腐蝕引起泵體爆裂。
16、保證所有接觸輸送體的部件不會被輸送的流體腐蝕損壞。
17、保證所有的操作人員熟悉操作使用和掌握泵的安全使用注意事項，必要的話， 配給必需的防護用品。
18、正確使用泵，不允許長時間的空運轉。
