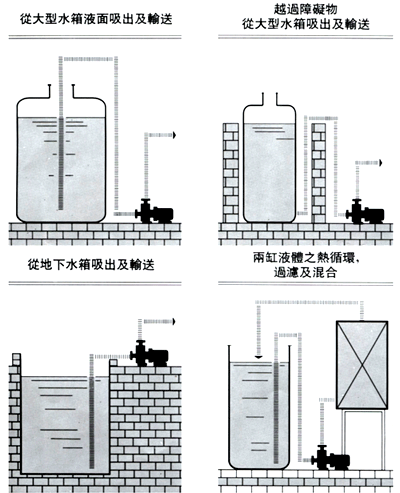

ZCQ型系列磁力式自吸泵裝置實例
時間：2012/2/9 來源：浙江揚子江泵業有限公司
ZCQ型自吸磁力傳動離心泵（簡稱ZCQ型系列磁力式自吸泵）是將永磁聯軸器的工作原理應用于離心泵的新產品，設計合理，工藝先進，具有全密封，無泄漏，耐腐蝕的特點，其性能達到國外同類產品的先進水平．磁力泵結構緊湊，外形美觀，體積小，噪音低，運行可靠，使用維修方便．可廣泛應用于化工，制藥，石油，電鍍，食品，電影照相洗印，科研機構，國防工業等單位抽送酸，堿液，油類，稀有貴重液，鍍液，揮發性液體，以及循環水設備配套．特別是易燃，易爆，揮發性液體的抽送，選用此泵則更為理想．
二、ZCQ型系列自吸式磁力泵工作原理：
ZCQ型系列自吸式磁力泵采用外混式軸向水泵結構，泵體由吸液室、儲液室、蝸殼、回流孔、氣液分離室等部件組成。泵啟動后，在離心力的作用下，吸水室中的剩余液與進液管路中的空氣被葉輪攪拌成氣水混合物，混合物經蝸殼進入氣液分離室，隨著速度減慢，導致氣水分離，空氣由泵出液口排出，液經回水孔返回泵內，經過多次循環，進液管道中的空氣被排凈，使泵內形成一定的真空度，達到自吸作用。
三、ZCQ型系列自吸式磁力泵的主要性能參數：
流量：3-50m3/h
揚程：12-50m
電機功率：0.37-15kW
使用溫度：≤80℃(根據用戶需求可定制達到≤200℃)
材質:1Cr18Ni9Ti (可定制304.316.316L材質)
四、ZCQ型系列自吸式磁力泵型號意義：
五、ZCQ型系列自吸式磁力泵性能參數表
|
型 號 |
口徑 |
揚程 |
流量 |
電機功率 |
轉速 |
電壓 |
自吸性能 | |
|
進口 |
出口 | |||||||
|
ZCQ25-20-115 |
25 |
20 |
15 |
110 |
1.1 |
2900 |
380 |
4 |
|
ZCQ32-25-115 |
32 |
25 |
15 |
110 |
1.1 |
2900 |
380 |
4 |
|
ZCQ32-25-145 |
32 |
25 |
25 |
110 |
1.1 |
2900 |
380 |
4 |
|
ZCQ40-32-132 |
40 |
32 |
20 |
180 |
2.2 |
2900 |
380 |
4 |
|
ZCQ40-32-160 |
40 |
32 |
32 |
180 |
4 |
2900 |
380 |
4 |
|
ZCQ50-40-145 |
50 |
40 |
25 |
240 |
4 |
2900 |
380 |
4 |
|
ZCQ50-40-160 |
50 |
40 |
32 |
220 |
4 |
2900 |
380 |
4 |
|
ZCQ65-50-145 |
65 |
50 |
25 |
280 |
5.5 |
2900 |
380 |
4 |
|
ZCQ65-50-160 |
65 |
50 |
32 |
450 |
7.5 |
2900 |
380 |
4 |
|
ZCQ80-65-125 |
80 |
65 |
20 |
800 |
7.5 |
2900 |
380 |
4 |
|
ZCQ80-65-160 |
80 |
65 |
32 |
800 |
15 |
2900 |
380 |
4 |
|
ZCQ100-80-160 |
100 |
80 |
32 |
1500 |
22 |
2900 |
380 |
4 |
|
注：泵體材質不銹鋼(1Cr18Ni9Ti) | ||||||||

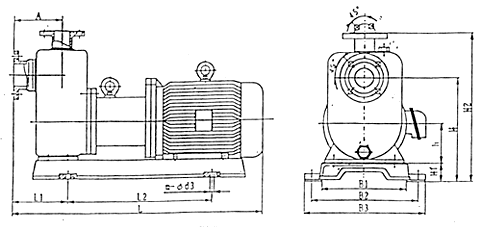

六、ZCQ型系列自吸式磁力泵安裝尺寸圖
七、ZCQ型系列自吸式磁力泵尺寸表
|
型號 |
A |
B1 |
B2 |
B3 |
h |
H |
H1 |
H2 |
L |
L1 |
L2 |
m-Φd |
|
ZCQ20-15-110 |
90 |
150 |
198 |
225 |
60 |
225 |
54 |
315 |
410 |
90 |
210 |
4--Φ18 |
|
ZCQ25-20-115 |
100 |
180 |
250 |
280 |
80 |
240 |
60 |
350 |
550 |
120 |
285 |
4--Φ12 |
|
ZCQ32-25-115 |
100 |
180 |
250 |
280 |
80 |
240 |
60 |
350 |
550 |
120 |
285 |
4--Φ12 |
|
ZCQ32-25-145 |
105 |
180 |
250 |
280 |
80 |
255 |
60 |
360 |
555 |
130 |
285 |
4--Φ12 |
|
ZCQ40-32-132 |
105 |
200 |
270 |
310 |
90 |
265 |
60 |
375 |
610 |
130 |
350 |
4--Φ14 |
|
ZCQ40-32-160 |
115 |
260 |
320 |
360 |
112 |
295 |
60 |
420 |
685 |
170 |
305 |
4--Φ14 |
|
ZCQ50-40-145 |
115 |
260 |
320 |
360 |
112 |
295 |
60 |
420 |
685 |
170 |
305 |
4--Φ14 |
|
ZCQ50-40-160 |
115 |
260 |
320 |
360 |
112 |
295 |
60 |
420 |
685 |
170 |
305 |
4--Φ14 |
|
ZCQ65-50-145 |
145 |
280 |
345 |
390 |
132 |
315 |
60 |
440 |
760 |
210 |
360 |
4--Φ16 |
|
ZCQ65-50-160 |
150 |
280 |
345 |
390 |
132 |
345 |
60 |
475 |
775 |
185 |
360 |
4--Φ16 |
|
ZCQ80-65-125 |
170 |
280 |
345 |
390 |
132 |
446 |
60 |
510 |
80 |
220 |
360 |
4--Φ16 |
|
ZCQ80-65-160 |
180 |
350 |
420 |
470 |
160 |
480 |
100 |
650 |
1000 |
270 |
390 |
4--Φ18 |

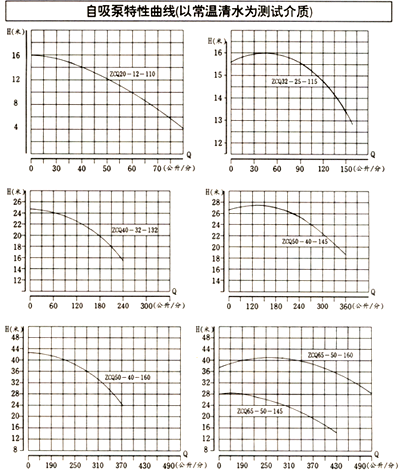

八、ZCQ型系列自吸式磁力泵性能曲線圖
