DBY-80-100擺線式（立式）不銹鋼四氟電動隔膜泵
時間：2011/10/12 來源：浙江揚子江泵業有限公司
一、產品概述:
新研制開發的DBY-80-100擺線式（立式）不銹鋼四氟電動隔膜泵，采用XLD系列擺線針輪減速機傳動動力,電動隔膜泵是一種新型的泵類，近年來，由于在隔膜材質上取得了突破性的進展，國際上越來越多的工業化國家采用此種型式的泵，取代部份離心泵、螺桿泵，來應用于石化、陶瓷、冶金等行業，產品設計均參考美國ABEL公司樣機，該泵適用于低壓，即出口壓力≤3kgf/cm2的場合。
二、主要用途:
1、各種劇毒、易燃、易揮發液體。
2、各種強酸、強堿、強腐蝕液體。
3、可輸送較高溫度的介質150℃。
4、作為各種壓濾機前級送壓裝置。 ．
5、熱水回收及循環。
6、油罐車、油庫、油品裝卸。
7、泵吸泡菜果醬、土豆泥、巧克力等。
8、泵吸油漆、樹膠、顏料粘合劑。
9、各種瓷器釉漿水泥灌漿灰漿泥漿。
10、各種橡膠漿乳膠、有機溶劑、填料。
11、用泵為油輪駁船清倉吸取倉內污水及剩油。
12、啤酒花及發酵粉稀漿、糖漿、糖蜜。
13、泵吸礦井、坑道、隧道、下水道中污水、沉淀物。
14、各種特殊介質的吸送。
三、技術參數：
流量：0-20m3/h；
揚程：30m；
功率：0.37-4kw；
轉速：1450r/min；
口徑：10-100mm；
溫度：-15-+150℃；
自吸高度：5-7m。
四、型號意義：

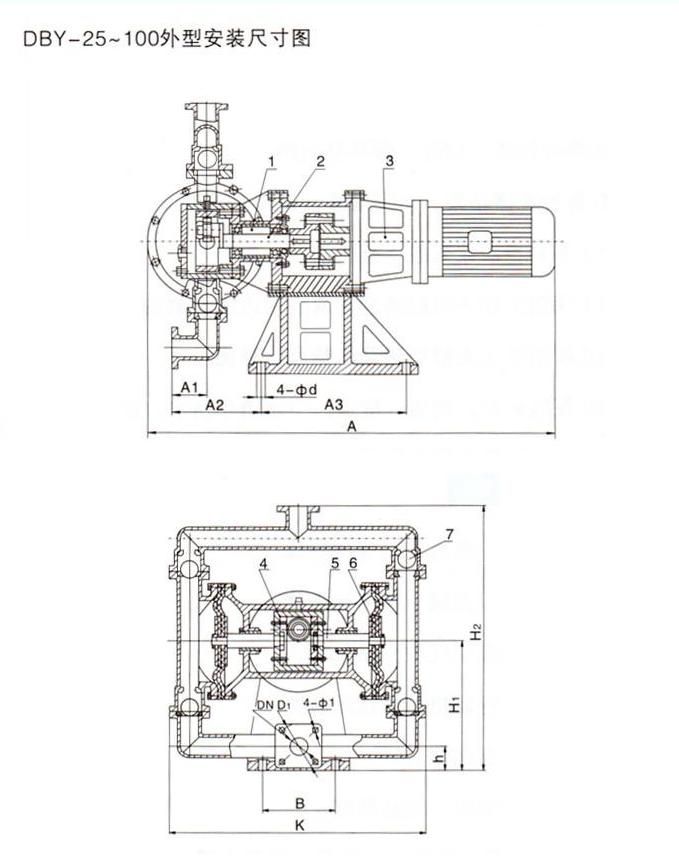

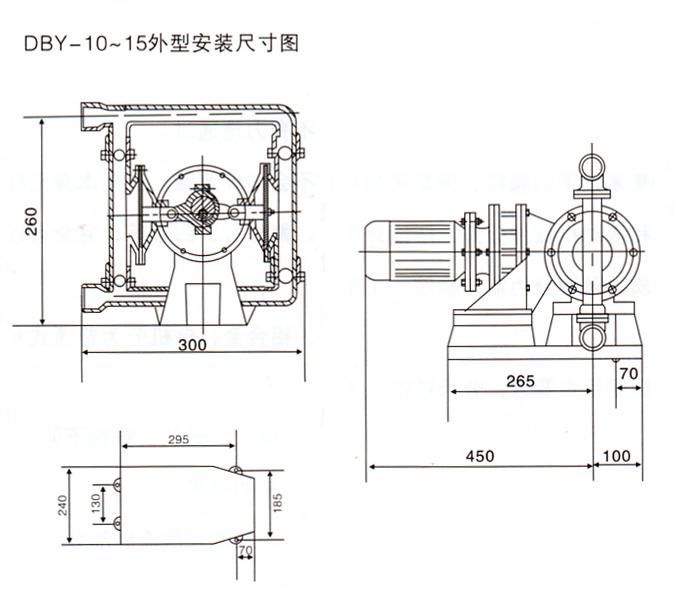

五、安裝尺寸
|
型號 |
泵 |
流量M3/h |
揚程 M |
吸程 M |
配備功率 KW |
使用溫度℃ |
配備減速機型號 | |||
|
進口 |
出口 |
鑄鐵 |
不銹鋼 |
鋁合金 | ||||||
|
DBY-10 |
絲扣 |
3/8" |
0.5 |
40 |
3 |
0.55 |
100 |
150 |
80 |
XWD0.55-2-35 |
|
DBY-15 |
絲扣 |
1/2" |
0.75 |
40 |
3 |
0.55 |
100 |
150 |
80 |
XWD0.5-2-35 |
|
DBY-25 |
25 |
25 |
3.5 |
40 |
4 |
1.5 |
100 |
150 |
80 |
XLD1.5-3-35 |
|
DBY-40 |
40 |
40 |
4.5 |
40 |
4 |
1.5 |
100 |
150 |
80 |
XLD1.5-3-35 |
|
DBY-50 |
50 |
50 |
6.5 |
40 |
4.5 |
2.2 |
100 |
150 |
80 |
XLD2.2-3-35 |
|
DBY-65 |
65 |
65 |
8 |
40 |
4.5 |
2.2 |
100 |
150 |
80 |
XLD2.2-3-35 |
|
DBY-80 |
80 |
80 |
16 |
40 |
5 |
3 |
100 |
150 |
80 |
XLD3-3-35 |
|
DBY-100 |
100 |
80 |
20 |
40 |
5 |
3 |
100 |
150 |
80 |
XLD3-3-35 |
