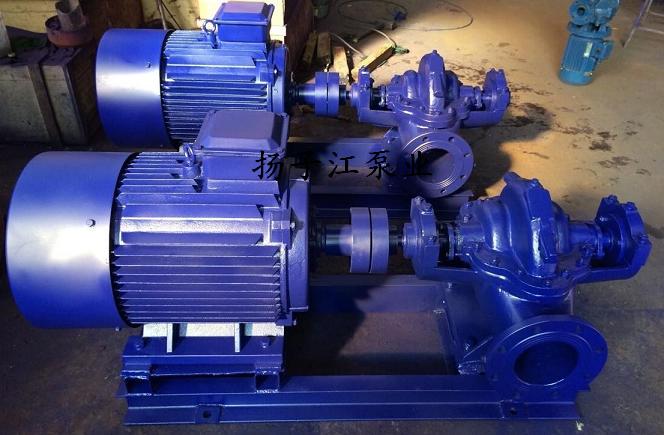

SH型雙吸清水離心泵拆卸與裝配
1、裝配轉子部件：依次將葉輪、軸套、軸套螺母、填料套、填料環、填料壓蓋，擋水圈、軸承部件裝在泵軸上，并套上雙吸密封環，然后裝上聯軸器。
2、將轉子部件裝在泵體上，調整葉輪的軸向位置到兩側雙吸密封環的中間加以固定，將軸承體壓蓋同固定螺釘緊固。
3、裝上填料，放好中開面紙墊，蓋上泵蓋打緊螺尾柱銷后，擰緊泵蓋螺母，后裝上填料壓蓋。但不要將填料壓得太緊，填料過緊會使軸套發熱，耗費功率較大，也不要壓得太松，過松會使液體滲漏大，水泵效率降低。
裝配完成后，用手轉動泵軸，沒有擦碰現象，轉動比較輕滑均勻即可，拆卸可按上述裝配順序相反地進行。
SH型雙吸清水離心泵安裝
1、檢查水泵和電動機應無損壞。
2、水泵的安裝高度，加上吸人管路的水力損失，及其速度能，不得大于樣本規定的允許吸上真空高度值。基礎尺寸應符合泵機組的安裝尺寸。
3、安裝順序：
①將水泵放在埋有地腳螺栓的混凝土基礎上，用調整其間的楔型墊塊的方法校正水平，并適當擰緊地腳螺栓，以防走動。
②在基礎與泵底腳之后灌注混凝土。
③待混凝土干固后，擰緊地腳螺栓，并重新檢查水泵的水平度。
④校正電動機軸與水泵軸的同心度。使兩軸成一直線，在兩軸器外圓上的同軸度允差為0.1mm，端面間隙沿圓周的不均勻度允差0.3mm(在聯接進出水管路及試運行后再分別校核一遍，仍應符合上述要求)。
⑤在檢查電動機轉向與水泵轉向一致后，裝上聯軸器及聯接柱銷。
4、進出水管路應另設支架支撐，不得籍泵本體支承。
5、水泵與管路之間的結合面，應保證良好的氣密性，尤其是進水管路，必須保證嚴格的不漏氣，并且在裝置上應無窩存空氣的可能。
6、如水泵安裝在進水水位以上時，為了灌泵起動，一般可裝底閥。也可采用真空引水的方法。
7、水泵與出水管路之后，一般需裝閘閥和止回閥(揚程小于2 0米的可不用)，止回閥裝在閘閥后面。
以上所述的安裝方法是指不配帶公共底座的水泵機組。
安裝配帶公共底座的泵，用調整底座與混凝土基礎之間的楔形墊鐵來校正機組的水平。
然后在其間灌注混凝土。其安裝原則與要求，和不配帶公共底座的機組相同。
SH型雙吸清水離心泵啟動運行與停止
1、起動與停止：
①起動前，轉動泵的轉子，應該輕滑均勻。
②關閉出水閘閥，向泵內注不(如無底閥則用真空泵抽空引水)，要保證泵內充滿水，無空氣窩存。
③如果泵上裝有真空表或壓力表，要關閉其與泵相連接的旋塞再起動電動機，待轉速正常后再打開；然后
逐漸打開出水閘閥，如流量過大，可以適當?shù)仃P(guān)小閘閥進行調節；反之流量過小時，將閘閥開大。
④均勻地?cái)Q緊填料壓蓋上的壓緊螺母，使液體成滴狀漏出，同時注意填料腔處的溫升。
⑤當停止水泵運轉時，要先關閉真空表及壓力表的旋塞和出水管路上的閘閥，然后關閉電動機的電源，如所處環境的溫度較低時，則應將泵體下部的四方螺塞打開，去掉剩水，以免凍裂。
⑥長期停止使用時，應拆開水泵將另件上的水擦干，在加工表面涂上防銹油保管好。
2、運轉：
①水泵軸承高溫度不應超過7 5度。
②潤滑軸承用的鈣基黃油的數量以占軸承體空間的l／3～1／2為宜。
③填料磨損時可適當壓緊填料壓蓋，若磨損過多應加以更換。
④定期檢查聯軸器部件，注意電機軸承溫升。
⑤運轉過程中，如發現噪聲或其他不正常的聲音時，應立即停車，檢A查其原因，加以消除。
⑥不得任意提高水泵的轉速，但可以降低轉速使用，如本型泵額定轉速為n，流量為Q，揚程為H，軸功率為N，降低轉速為n l，降速后流量，揚程，軸功率分別為Ql、Hl和 N1，其相互關系，可用下列公式進行換算。
Q1=(n1/n)Q Hl：(n1/n)2h N l=(n1/n)3 N
|
一、泵不吸水，壓力表及真空表的指針劇烈震動
|
1、注人的水不夠；
2、管足各或儀表漏氣。
|
1、再往泵內注水；
2、擰緊堵塞漏氣處。
|
|
二、泵不吸水，真空表顯示高度真空。
|
1、底閥沒打開或已淤塞；
2、吸水管路的阻力太大；
3、吸水高度太高。
|
1、校正或更換底閥；
2、清洗或更換吸水管路；
3、降低吸水高度。
|
|
三、泵不出水，壓
力表顯示有壓力。
|
1、出水管路阻力太大；
2、旋轉方向不對；
3、葉輪堵塞；
4、轉速不夠。
|
1、檢查或縮短出水管路；
2、糾正電動機的旋轉方向；
3、清洗葉輪；
4、提高轉速。
|
|
四、流量不足或揚程太低。
|
1、葉輪或進出水管路阻塞；
2、雙吸密封環磨損過多，或葉輪損壞；
3、轉速低于規定值。
|
1、清洗葉輪或管路；
2、更換損壞的另件；
3、調正至額定轉速。
|
|
五、泵消耗的功率過大。
|
1、填料壓得太緊；
2、葉輪與雙吸密封環磨擦；
3、流量過大。
|
1、擰松填料壓蓋；
2、檢查原因，消除機械磨擦；
3、調節出水閘閥，使之在規定的范圍內運轉。
|
|
六、泵內部聲音反常，泵不上水。
|
1、吸水管阻力過大；
2、吸水高度過高；
3、吸水處有空氣吸人；
4、所吸送液體溫度過高；
5、流量過大而發生汽蝕現象。
|
1、清理吸水管及底閥；
2、降低吸水高度；
3、檢查底閥；降低吸水高度，堵塞漏氣處；
4、降低液體溫度；
5、調節出水閘閥，使之在規定的性能范圍內運轉。
|
|
七、泵不正常振動。
|
1、泵發生汽蝕；
2、葉輪不平衡；
3、泵軸與電動機軸不同心；
4、底腳螺釘松動。
|
1、調節出水閘閥，使之在規定的性能范圍內運轉；
2、葉輪校正靜平衡；
3、校正泵軸與電動機軸的同軸度；
4、擰緊底腳螺釘。
|
|
八、軸承過熱。
|
1、軸承內沒有油；
2、泵軸與電機軸不在同一中心線上。
|
1、檢查并清洗軸承體，加潤滑油；
2、校正兩軸的同軸度使在同一中心線上。
|

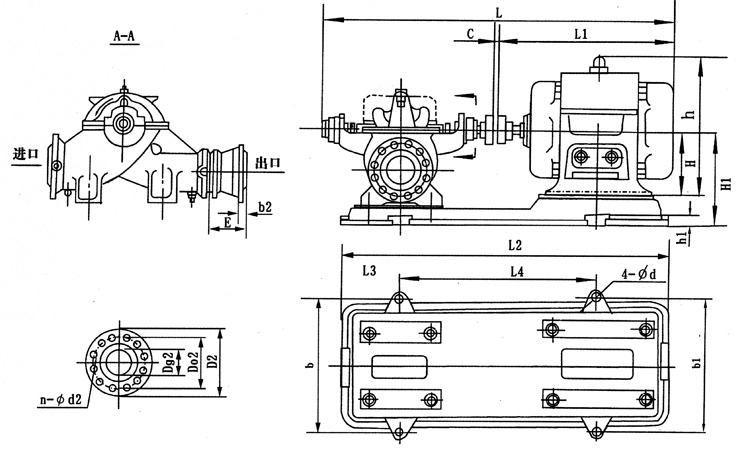

SH型雙吸清水離心泵安裝尺寸（帶底座）
|
泵型號
|
C
|
電動機
|
電機尺寸
|
安裝尺寸
|
E
|
H1
|
L
|
吐出法蘭尺寸
|
||||||||||||||
|
型號
|
功率
（KW）
|
電壓
(V)
|
L1
|
h
|
H
|
L2
|
L3
|
L4
|
b
|
bl
|
H1
|
4-φd1
|
D92
|
D2
|
D02
|
D3
|
n-φd2
|
|||||
|
6Sh-6
|
4
|
Y250M-2
|
55
|
380
|
946
|
575
|
250
|
1300
|
163
|
900
|
375
|
600
|
40
|
1-φ25
|
300
|
400
|
1652
|
150
|
280
|
240
|
24
|
8-φ23
|
|
6Sh-6A
|
4
|
Y225M-2
|
45
|
380
|
830
|
530
|
225
|
1221
|
163
|
810
|
375
|
530
|
40
|
4-φ25
|
300
|
400
|
1537
|
150
|
280
|
240
|
24
|
8-φ23
|
|
6Sh-9
|
4
|
Y200L2-2
|
30
|
380
|
790
|
475
|
200
|
1189
|
163
|
824
|
370
|
506
|
40
|
1-φ25
|
300
|
400
|
1497
|
150
|
280
|
240
|
24
|
8-φ23
|
|
6Sh-9A
|
4
|
Y200L1-2
|
30
|
380
|
790
|
475
|
200
|
1189
|
163
|
824
|
370
|
506
|
40
|
4-φ25
|
300
|
400
|
1497
|
150
|
280
|
240
|
24
|
8-φ23
|
|
8SH-9
|
4
|
Y280S-2
|
75
|
380
|
1015
|
640
|
280
|
1506.5
|
210
|
1013
|
439
|
656
|
45
|
4-φ25
|
375
|
570
|
1836
|
200
|
335
|
295
|
26
|
8-φ23
|
|
8Sh-9A
|
4
|
Y250M-2
|
55
|
380
|
946
|
575
|
250
|
1478.5
|
210
|
872.5
|
445
|
598
|
40
|
4-φ25
|
375
|
470
|
1766
|
200
|
335
|
295
|
26
|
8-φ23
|
|
8Sh-13
|
4
|
Y225M-2
|
45
|
380
|
830
|
530
|
225
|
1312
|
210
|
879.5
|
437
|
544
|
45
|
4-φ25
|
375
|
470
|
1594
|
200
|
335
|
295
|
26
|
8-φ23
|
|
8Sh-13A
|
4
|
Y200L1-2
|
37
|
380
|
1000
|
475
|
200
|
1279.5
|
216
|
823.5
|
451
|
522
|
40
|
4-φ25
|
375
|
470
|
1554
|
200
|
335
|
295
|
26
|
8-φ23
|
|
10Sh-9
|
4
|
Y280S-4
|
75
|
380
|
790
|
640
|
280
|
1663
|
259
|
1049
|
720
|
720
|
50
|
4-φ25
|
300
|
470
|
1993
|
250
|
390
|
350
|
28
|
8-φ23
|
|
10Sh-9A
|
4
|
Y250M-4
|
55
|
380
|
930
|
575
|
250
|
1592
|
259
|
1010
|
720
|
644
|
50
|
4-φ25
|
300
|
570
|
1923
|
250
|
390
|
350
|
28
|
8-φ23
|
|
10Sh-13
|
4
|
Y225M-4
|
45
|
380
|
845
|
530
|
225
|
1510
|
267
|
979.5
|
765
|
612
|
45
|
4-φ23
|
300
|
560
|
1813
|
250
|
390
|
350
|
28
|
12-φ23
|
|
10Sh-13A
|
4
|
Y225S-4
|
37
|
380
|
820
|
530
|
225
|
1510
|
267
|
979.5
|
765
|
612
|
45
|
4-φ23
|
300
|
560
|
1788
|
250
|
390
|
350
|
28
|
12-φ23
|
|
10Sh-19
|
4
|
Y200L-4
|
30
|
380
|
790
|
475
|
200
|
1390
|
240
|
950
|
533
|
533
|
40
|
4-φ25
|
300
|
530
|
1697
|
250
|
390
|
350
|
28
|
8-φ23
|
|
10Sh-19A
|
4
|
Y180M-4
|
18.5
|
380
|
685
|
430
|
180
|
1319
|
240
|
854
|
500
|
500
|
40
|
4-φ25
|
300
|
530
|
1592
|
250
|
390
|
350
|
28
|
8-φ23
|
|
12Sh-13
|
4
|
Y280M-4
|
90
|
380
|
1050
|
640
|
280
|
1949
|
380
|
1200
|
960
|
752
|
50
|
4-φ23
|
300
|
670
|
2263
|
300
|
440
|
400
|
28
|
12-φ23
|
|
12Sh-13A
|
4
|
Y280S-4
|
75
|
380
|
1000
|
640
|
280
|
1949
|
380
|
1200
|
960
|
752
|
50
|
4-φ23
|
300
|
670
|
2213
|
300
|
440
|
400
|
28
|
12-φ23
|
|
12Sh-19
|
4
|
Y250M-4
|
55
|
380
|
930
|
570
|
250
|
1724.5
|
359
|
1058
|
930
|
645
|
40
|
4-φ25
|
300
|
650
|
1962
|
300
|
440
|
400
|
28
|
8-φ23
|
|
12Sh-19A
|
4
|
Y225M-4
|
45
|
380
|
845
|
530
|
225
|
1653
|
365
|
1013
|
930
|
601
|
40
|
4-φ25
|
300
|
650
|
1877
|
300
|
440
|
400
|
28
|
8-φ23
|

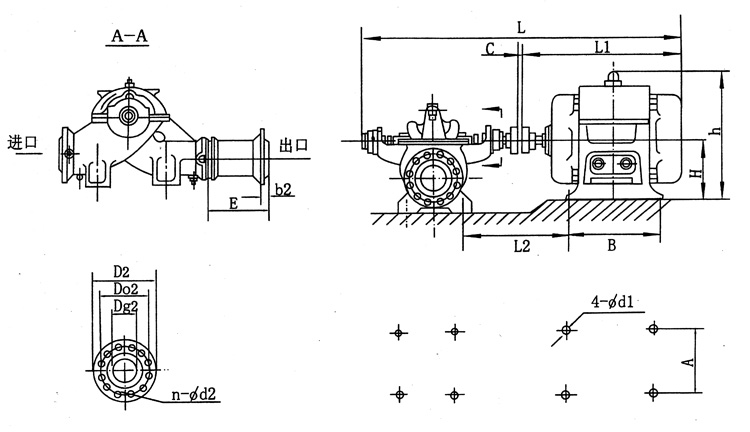

SH型雙吸清水離心泵安裝尺寸（不帶底座）
|
泵型號
|
C
|
電動機
|
電機尺寸
|
E
|
L
|
L2
|
吐出錘管法蘭尺寸
|
|||||||||||
|
型號
|
功率
|
電壓(V)
|
L1
|
H
|
h
|
A
|
B
|
4-φdl
|
Dg2
|
D2
|
D02
|
d2
|
n-φd2
|
|||||
|
6Sh-6
|
4
|
Y250M-2
|
55
|
380
|
945
|
250
|
575
|
406
|
349
|
4-φ20
|
300
|
1652
|
611
|
150
|
280
|
240
|
24
|
8-φ23
|
|
6Sh-6A
|
Y225M-2
|
45
|
380
|
830
|
225
|
530
|
356
|
311
|
4-φl6
|
1537
|
562
|
|||||||
|
6Sh-9
|
4
|
Y200L2-2
|
37
|
380
|
790
|
200
|
475
|
318
|
305
|
4-φl6
|
300
|
1497
|
546
|
150
|
280
|
240
|
24
|
8-φ23
|
|
6Sh-9A
|
Y200L1-2
|
30
|
380
|
790
|
200
|
475
|
318
|
305
|
4-φ16
|
1497
|
546
|
|||||||
|
8Sh-6
|
4
|
Y315S-2
|
110
|
380
|
1205
|
315
|
760
|
508
|
406
|
4-φ24
|
375
|
2050
|
822
|
200
|
335
|
295
|
26
|
8-φ23
|
|
8Sh-9
|
4
|
Y280S-2
|
75
|
380
|
1015
|
280
|
640
|
457
|
368
|
4-φ20
|
375
|
1836.5
|
644.5
|
200
|
335
|
295
|
26
|
8-φ23
|
|
8Sh-9A
|
Y250M-2
|
55
|
380
|
945
|
250
|
575
|
406
|
349
|
4-φ20
|
1766.5
|
622.5
|
|||||||
|
8Sh-13
|
4
|
Y225M-2
|
45
|
380
|
830
|
225
|
530
|
356
|
311
|
4-φ16
|
375
|
1594
|
539
|
200
|
335
|
295
|
26
|
8-φ23
|
|
8Sh-13A
|
Y200L-2
|
37
|
380
|
790
|
200
|
475
|
318
|
305
|
4-φl6
|
1554
|
523
|
|||||||
|
10Sh-9
|
4
|
Y280S-4
|
75
|
380
|
1000
|
280
|
640
|
457
|
366
|
4-φ20
|
300
|
1903
|
707
|
250
|
390
|
350
|
28
|
12-φ23
|
|
10Sh-9A
|
Y250M-4
|
55
|
380
|
930
|
250
|
575
|
406
|
349
|
4-φ20
|
1823
|
685
|
|||||||
|
10Sh-13
|
4
|
Y225M-4
|
45
|
380
|
845
|
225
|
530
|
356
|
311
|
4-φl6
|
300
|
1813
|
634
|
250
|
390
|
350
|
28
|
12-φ23
|
|
10Sh—l3A
|
Y225S-4
|
37
|
380
|
820
|
225
|
530
|
356
|
286
|
4-φl6
|
1788
|
634
|
|||||||
|
10Sh-19
|
4
|
Y200L1-4
|
30
|
380
|
790
|
200
|
475
|
318
|
305
|
4-φ16
|
300
|
1687
|
572
|
250
|
390
|
350
|
28
|
12-φ23
|
|
10Sh-19A
|
Y180M-4
|
18.5
|
380
|
685
|
180
|
430
|
279
|
241
|
4-書l2
|
1582
|
560
|
|||||||
|
12Sh-9
|
4
|
Y315M1-4
|
185
|
380
|
1210
|
315
|
865
|
508
|
457
|
4-φ24
|
500
|
2358
|
870
|
300
|
440
|
400
|
28
|
12-φ23
|
|
12Sh-9A
|
Y315M2-4
|
160
|
380
|
1285
|
315
|
760
|
508
|
457
|
4-φ24
|
2433
|
870
|
|||||||
|
Y315S-4
|
380
|
1160
|
315
|
865
|
508
|
406
|
4mφ24
|
2308
|
870
|
|||||||||
