防爆直聯式半開式葉輪食品級不銹鋼自吸泵安裝尺寸結構圖
時間：2014/8/3 來源：浙江揚子江泵業有限公司
SFB和SFBX系列不銹鋼耐腐蝕自吸泵是我公司自行研制的不銹鋼耐腐蝕離心泵，兩面三刀系列泵的葉輪有的采用半開式結構形式，有的則采用閉式結構形式，另外，泵與電機的聯接方式又有直聯系和帶軸承托架式兩種，所有泵的軸封均采用目前西德較先進的懸臂式技術的機械密封，由于我廠產品集優良結構、性能、造形于一身，兼過流零部件及連接架采用優質不銹鋼材料制造，所以，兩系列產品具有耐腐蝕性能可靠，使用、維護方便、結構緊湊、能耗低、密封性能好等一系列優點。

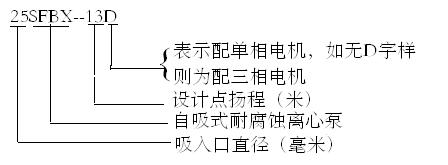

SFBX型不銹鋼耐腐蝕自吸泵型號意義：
SFBX型不銹鋼耐腐蝕自吸泵主要用途：
SFB和SFBX系列不銹鋼耐腐蝕離心泵可輸送溫度不高于90℃(直聯式)或不高于105℃(帶軸承托架式)，含或不含）有細小軟顆粒或纖維質，帶腐蝕性或有衛生要求的液體，SFBX系列不銹鋼耐腐蝕自吸泵還具有自吸性能，兩系列泵廣泛適用于食品、飲料、醫藥、污水處理、化工、電鍍、漂染、精細化工等行業使用。
SFBX型不銹鋼耐腐蝕自吸泵性能參數：
SFB直聯、半開式葉輪離心泵系列
轉速n=2800轉、分
|
型號（三相/380伏/50赫） |
型號（單相/220伏/50赫） |
電機功率 |
口徑 |
效率(%) |
揚程H(m) 流量Q (m3/h) |
汽蝕余量 |
||||||||||
|
進口 |
出口 |
|||||||||||||||
|
25SFB-8 |
25SFB-8D |
0.25 |
25 |
20 |
43 |
H |
11 |
10 |
8 |
6 |
4 |
3 |
|
|
|
4.5 |
|
Q |
0.8 |
2.5 |
4 |
5.2 |
6.8 |
7.5 |
|
|
|
|||||||
|
40SFB-13 |
40SFB-13D |
0.55 |
40 |
25 |
45 |
H |
15 |
14 |
13 |
12 |
10 |
8 |
6 |
5 |
|
3.5 |
|
Q |
3.5 |
5 |
6 |
7.5 |
9.5 |
11 |
12.5 |
13 |
|
|||||||
|
50SFB-18 |
50SFB-18D |
1.5 |
50 |
40 |
52 |
H |
22 |
21 |
20 |
18 |
16 |
14 |
12 |
10 |
|
3.5 |
|
Q |
3 |
5.5 |
9 |
13 |
16 |
18 |
20 |
21 |
|
|||||||
|
50SFB-22 |
50SFB-22D |
2.2 |
50 |
40 |
55 |
H |
27 |
26 |
24 |
22 |
20 |
18 |
16 |
14 |
12 |
3.5 |
|
Q |
7 |
10.5 |
16 |
19 |
22 |
23.8 |
26 |
27 |
28.5 |
|||||||
|
50SFB-25 |
|
3 |
50 |
40 |
56 |
H |
30 |
28 |
26 |
25 |
24 |
22 |
20 |
18 |
16 |
3.5 |
|
Q |
12.5 |
18.5 |
22 |
23 |
24.5 |
26 |
27.5 |
29.5 |
31 |
|||||||
SFBX 直聯、半開式葉輪自吸泵系列
轉速n=2800轉、分
|
型號（三相/380伏/50赫） |
型號（單相/220伏/50赫） |
電機功率 |
口徑 |
效率(%) |
揚程H(m) 流量Q (m3/h) |
汽蝕余量 |
||||||||||
|
進口 |
出口 |
|||||||||||||||
|
25SFBX-8 |
25SFBX-8D |
0.25 |
25 |
25 |
40 |
H |
9 |
8 |
7 |
6 |
5 |
4 |
3 |
|
|
5.5 |
|
Q |
2.3 |
3 |
3.5 |
4.3 |
4.8 |
5.2 |
5.5 |
|
|
|||||||
|
25SFBX-13 |
25SFBX-13D |
0.55 |
25 |
25 |
40 |
H |
16 |
15 |
14 |
13 |
12 |
10 |
8 |
6 |
4 |
4 |
|
Q |
3 |
4 |
4.8 |
6 |
6.5 |
7.5 |
8.5 |
9.5 |
10 |
|||||||
|
40SFBX-18 |
40SFBX-18D |
1.5 |
40 |
40 |
49 |
H |
21 |
20 |
19 |
18 |
16 |
14 |
12 |
10 |
8 |
4 |
|
Q |
6 |
7 |
8.5 |
10 |
12 |
14 |
15.5 |
17.3 |
18.5 |
|||||||
|
50SFBX-22 |
|
3 |
50 |
50 |
50 |
H |
28 |
26 |
25 |
24 |
22 |
20 |
18 |
16 |
14 |
4 |
|
Q |
8.5 |
11.5 |
13.5 |
14.5 |
16.5 |
19 |
20.5 |
22 |
23.8 |
|||||||

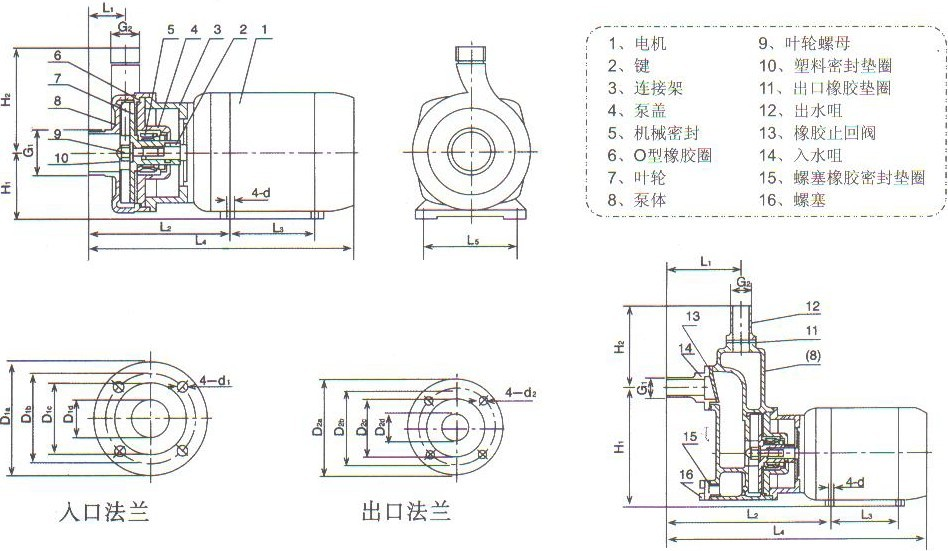

SFBX型不銹鋼耐腐蝕自吸泵安裝尺寸圖：
|
型號/尺寸 |
外形及安裝尺寸 |
|||||||||||||||||||
|
L1 |
L2 |
L3 |
L4 |
L5 |
H1 |
H2 |
G1 |
G2 |
d |
d1 |
D1a |
D1b |
D1c |
D1d |
d2 |
D2a |
D2b |
D2c |
D2d |
|
|
25SFB-8 |
34 |
128 |
80 |
308 |
100 |
63 |
88 |
G1° |
G3/4° |
8 |
14 |
100 |
75 |
60 |
25 |
11 |
90 |
65 |
50 |
20 |
|
40SFB-13 |
41 |
151 |
90 |
331 |
112 |
71 |
110 |
G3/4° |
G1° |
7 |
14 |
130 |
100 |
80 |
40 |
11 |
100 |
75 |
60 |
25 |
|
50SFB-18 |
60 |
195 |
100 |
399 |
140 |
90 |
123 |
|
|
10 |
14 |
140 |
110 |
90 |
50 |
14 |
130 |
100 |
80 |
40 |
|
50SFB-22 |
72 |
216 |
125 |
445 |
140 |
90 |
130 |
|
|
10 |
14 |
140 |
110 |
90 |
50 |
14 |
130 |
100 |
80 |
40 |
|
50SFB-25 |
72 |
216 |
140 |
473 |
160 |
100 |
130 |
|
|
12 |
14 |
140 |
110 |
90 |
50 |
14 |
130 |
100 |
80 |
40 |
|
25SFBX-8 |
95 |
204 |
80 |
384 |
100 |
133 |
109 |
27 |
27 |
8 |
|
|
|
|
|
|
|
|
|
|
|
25SFBX-13 |
99 |
227 |
90 |
407 |
112 |
161 |
108 |
27 |
27 |
7 |
|
|
|
|
|
|
|
|
|
|
|
40SFBX-18 |
107 |
260 |
100 |
464 |
140 |
193 |
122 |
38 |
38 |
10 |
|
|
|
|
|
|
|
|
|
|
|
50SFBX-22 |
118 |
283 |
140 |
540 |
160 |
220 |
133 |
50 |
50 |
10 |
|
|
|
|
|
|
|
|
|
|
