不銹鋼戶外水泵防水控制柜結構圖
時間：2013/12/9 來源：浙江揚子江泵業有限公司

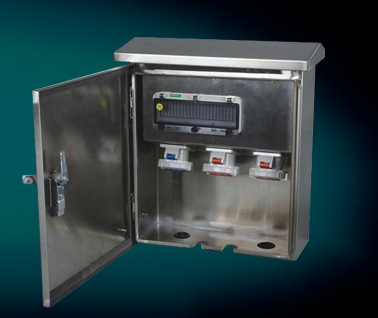

不銹鋼戶外水泵防水控制柜：
1、箱殼全部使用高等級不銹鋼板
2、各種功能都可以根據客戶需要定制
3、全部使用國內優質電器元件
4、產品外形美觀，運行穩定
戶外水泵防水控制柜特點：
1、防雨帽、前后擋板可套色組合。
2、框架采用2.0MM優質冷軋鋼板。
3、組合式結構，方便、靈活。
4、豎梁位置可以調節，提供充足的使用空間。
5、門板可為單門或雙開門，也可左或右開門。
6、進、出線方式為下進下出。
概述：
戶外防水控制柜GBW101，適用于交流50hz，交流單相220v、三相450v及以下，電流250a及以下的戶內動力配電線路中，作為線路過載保護、短路保護以及線路切換用，該型設備適合于民用或適合于非專業人員可以進入的場地適用。 產品符合《低壓成套開關設備》的標準規定。
功能特點：
柜體設計將帶電部位安全遮閉,開關手柄露出柜蓋, 可以在柜體外進行操作，打開柜蓋可以進行檢修,柜蓋上還另加裝小門；配電柜內配有與輸出回路對應的中性線端子（或銅排）及接地保護線端子（或銅排）；柜體進出線孔為敲落孔為下進下出，也可按用戶要求開腰形長孔，用蓋板封住。
使用條件
空氣溫度不高于+40℃，不低于-5℃，并且24小時內的平均溫度不得高于+35℃。
戶內使用，使用地點海拔高度不得超過2000m；
周圍空氣相對濕度在高溫度為+40℃時不超過50%，在較低溫度時允許有較大的相對濕度，如+20℃時為 90%，但應考慮到由于溫度的變化，有可能會偶然產生凝露的影響；應安裝在無劇烈震動和沖擊以及不足以使電器元件受到不應有腐蝕的場所。

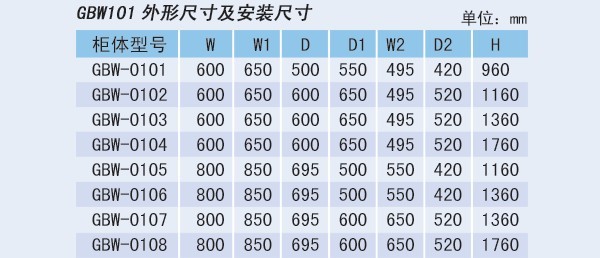

參考尺寸：

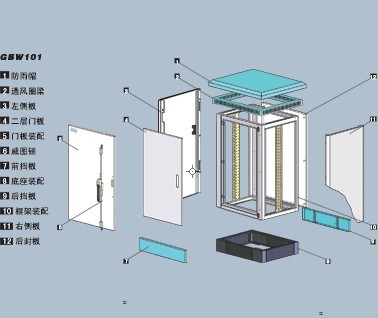

戶外水泵防水控制柜結構分析圖：
