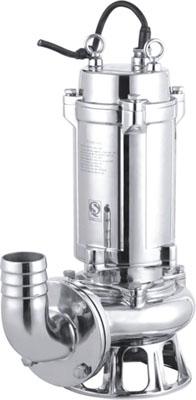

316L雙端面密封不銹鋼潛水排污泵結構說明

時間：2013/7/4 來源：浙江揚子江泵業有限公司

316L系列潛水排污泵由電機與水泵同軸聯接組成，兩者通過油室及機械密封組件隔開。采用獨特的單流道或雙流道式葉輪，高效率、大通道的葉輪結構設計。泵底座設有自動攪拌裝置，該裝置隨電機軸旋轉，能產生極強的攪拌力，將積淀物攪拌成懸浮物，使泵同時擁有排水、清污、除淤的功能。

1、WQ系列潛水排污泵采用獨特的單、雙流道式葉輪結構，提高了污物的通過能力，能通過泵口徑5倍纖維，與直徑約為泵出口口徑50%的固體顆粒。
2、機械密封采用雙端面密封與雙層型式，材質采用新型硬質耐磨材料，長期處于油室內運行，可使泵安全連續運行8000小時以上。
3、泵整體結構體積小、重量輕、耐磨、節能、外型美觀，檢修方便，無需建泵房，潛入水中即可工作，減少工程造價。
4、電泵內安裝過熱與電流保護器，防止電機過載發熱。對于功率7.5kW以上的泵設有高精度、抗干擾的密封泄露監控裝置（根據用戶需求裝配）。
5、可根據用戶需求，配備全自動安全保護控制柜，對泵的漏水、漏電、過載及超溫等進行監控，保證泵運行的安全性和可靠性。

一、產品概述
    1、WQ系列潛水排污泵采用獨特的單、雙流道式葉輪結構，提高了污物的通過能力，能通過泵口徑5倍纖維，與直徑約為泵出口口徑50%的固體顆粒。
    2、機械密封采用雙端面密封與雙層型式，材質采用新型硬質耐磨材料，長期處于油室內運行，可使泵安全連續運行8000小時以上。
    3、泵整體結構體積小、重量輕、耐磨、節能、外型美觀，檢修方便，無需建泵房，潛入水中即可工作，減少工程造價。
4、電泵內安裝過熱與電流保護器，防止電機過載發熱。對于功率7.5kW以上的泵設有高精度、抗干擾的密封泄露監控裝置（根據用戶需求裝配）。
    5、可根據用戶需求，配備全自動安全保護控制柜，對泵的漏水、漏電、過載及超溫等進行監控，保證泵運行的安全性和可靠性。
二、主要用途
    1、功率0.75-15kW，流量5m3/h-300m3/h，揚程5-40m，電壓110V-660V，頻率50-60Hz，出水口徑40-200mm（1?〃-8〃）。
    2、適用于建筑樓宇、醫院、住宅小區、市政工程、道路交通及施工、工廠排污、養殖業、藥業、飲料、海水鹽水、一般腐蝕性介質中含有的固體顆粒、長纖維廢水、污水。
三、本產品材料耐腐蝕性能：

不銹鋼材料	普通水	礦泉水	中性	酸性	堿性	海水	鹽水	說明字母意義
S201	A	A	B	不	不	不	不	A：滿足 B：適用
S304	A	A	A	A	B	B	A
S316	A	A	A	A	A	A	A

四、使用條件
    1、介質溫度不超過60℃，介質密度<1.2kg/dm3，抽送介質的顆粒含量比大于60%，抽送介質PH值為4-10。
    2、電機部分露出液面不得超過電機?。
    3、抽送強腐蝕性介質進行特殊定貨，我們將有針對性的為您設計服務。
五、結構說明
    1、泵體、葉輪：在實測實驗基礎上，精心選擇和匹配泵體、葉輪，抗堵塞性能好、效率高、功率曲線平坦不易過載，葉輪平衡精確，振動小，轉動平穩。
    2、電機：專門設計的潛水電機，F(xiàn)級絕緣IPX8防護，允許溫升升高F級105℃加環境溫度35℃，在正常溫升條件下，電機絕緣壽命延長，而潛水冷卻效果好，實際溫升低，電機絕緣壽命更長。
    3、軸封：電機軸封采用雙端面機械密封，形成兩道可靠的密封防線，有效地阻止水進入油室，正常使用情況下，無故障運行時間超過8000小時。
    4、電纜及其密封：電纜為耐污水加強型PVC與NBR橡膠護套，電纜線芯截面按40℃環境溫度及電動滿載功率下長期可靠運行設計；電機在非滿載功率下或在環境溫度40℃一下運行，使用壽命更長。電纜線、橡膠護套與電機蓋連接用壓蓋壓緊，防止介質從電纜與電機蓋接口面滲入電機內腔，絕對禁止搬運時用電纜拉扯（或作為提繩）。
    5、電機外殼：機殼、泵蓋、壓蓋等組成電機外殼，各零件連接配合處有可靠的密封，每臺都經嚴格的氣壓試驗檢驗，確保無滲漏。

2．主要用途

★ 污水處理系統

★ 工業、商業、養殖業污水排放

★ 生活污水排放

★ 市政工程、建筑工地污水排放

3．應用條件

★ 泵送液體：所有類型的污水，含纖維及固體顆粒物的污水、廢水或清水

★ 液體溫度：≤40℃

★ 液體PH值：普通型泵6至9；不銹鋼材質泵4至10

★ 電源要求：頻率為50Hz，額定電壓380V±5%的三相交流電

4．技術參數

★ 流量范圍：2至3000立方米/小時

★ 揚程范圍：3至70米

★ 功率范圍：0.37至200kW

★ 轉 速：740，1450，2900

★ 排出口徑：25至600mm

★ 攪拌直徑：1200至3000mm

產品型號	流量 (m³/h)	揚程	額定功率(kW)	同步轉速 (rpm)	電源 (V)	配管口徑	揚程使用范圍
25WQD2-8-0.25S	2	8	0.25	3000	220/380	25	全揚程
25WQD3-7-0.25S	3	7	0.25	3000	220/380	25	全揚程
32WQD4-5-0.25S	4	5	0.25	3000	220/380	32	全揚程
40WQD7-3-0.25S	7	3	0.25	3000	220/380	40	全揚程
25WQD3-9-0.37S	3	9	0.37	3000	220/380	25	全揚程
32WQD5-7-0.37S	5	7	0.37	3000	220/380	32	全揚程
32WQD6-6-0.37S	6	6	0.37	3000	220/380	32	全揚程
40WQD7-5-0.37S	7	5	0.37	3000	220/380	40	全揚程
25WQD3-12-0.55S	3	12	0.55	3000	220/380	25	全揚程
32WQD4-10-0.55S	4	10	0.55	3000	220/380	32	全揚程
32WQD6-8-0.55S	6	8	0.55	3000	220/380	32	全揚程
40WQD7-7-0.55S	7	7	0.55	3000	220/380	40	全揚程
25WQD3-14-0.75S	3	14	0.75	3000	220/380	25	全揚程
32WQD5-12-0.75S	5	12	0.75	3000	220/380	32	全揚程
40WQD10-9-0.75S	10	9	0.75	3000	220/380	40	全揚程
50WQD12-8-0.75S	12	8	0.75	3000	220/380	50	全揚程
50WQD15-6-0.75S	15	6	0.75	3000	220/380	50	全揚程
40WQD8-15-1.1S	8	15	1.1	3000	220/380	40	全揚程
50WQD12-12-1.1S	12	12	1.1	3000	220/380	50	全揚程
50WQD15-8-1.1S	15	8	1.1	3000	220/380	50	全揚程
50WQD20-6-1.1S	20	6	1.1	3000	220/380	50	全揚程
40WQD6-18-1.5S	6	18	1.5	3000	220/380	40	全揚程
50WQD10-15-1.5S	10	15	1.5	3000	220/380	50	全揚程
50WQD15-12-1.5S	15	12	1.5	3000	220/380	50	全揚程
65WQD25-7-1.5S	25	7	1.5	3000	220/380	65	全揚程
50WQ9-22-2.2S	9	22	2.2	3000	380	50	全揚程
50WQ15-18-2.2S	15	18	2.2	3000	380	50	全揚程
65WQ25-12-2.2S	25	12	2.2	3000	380	65	全揚程
80WQ45-7-2.2S	45	7	2.2	3000	380	80	全揚程
50WQ12-25-3S	12	25	3	3000	380	50	全揚程
50WQ15-22-3S	15	22	3	3000	380	50	全揚程
65WQ25-15-3S	25	15	3	3000	380	65	全揚程
80WQ50-10-3S	50	10	3	3000	380	80	全揚程
50WQ10-36-4S	10	36	4	3000	380	50	全揚程
50WQ15-34-4S	15	34	4	3000	380	50	全揚程
65WQ25-27-4S	25	27	4	3000	380	65	全揚程
80WQ55-12-4S	55	12	4	3000	380	80	全揚程
100WQ75-7-4S	75	7	4	3000	380	100	全揚程
65WQ30-30-5.5S	30	30	5.5	3000	380	65	全揚程
80WQ40-22-5.5S	40	22	5.5	3000	380	80	全揚程
100WQ65-15-5.5S	65	15	5.5	3000	380	100	全揚程
100WQ100-10-5.5S	100	10	5.5	3000	380	100	全揚程
65WQ25-40-7.5S	25	40	7.5	3000	380	65	全揚程
80WQ40-30-7.5S	40	30	7.5	3000	380	80	全揚程
100WQ80-20-7.5S	80	20	7.5	3000	380	100	全揚程
100WQ100-15-7.5S	100	15	7.5	3000	380	100	全揚程
150WQ140-9-7.5S	140	9	7.5	3000	380	150	全揚程
80WQ45-40-11S	45	40	11	3000	380	80	全揚程
100WQ70-22-11S	70	22	11	3000	380	100	全揚程
100WQ100-16-11S	100	16	11	3000	380	100	全揚程
150WQ150-12-11S	150	12	11	3000	380	150	全揚程
80WQ45-45-15S	45	45	15	3000	380	80	全揚程
100WQ80-30-15S	80	30	15	3000	380	100	全揚程
150WQ200-11-15S	200	11	15	3000	380	150	全揚程
200WQ300-8-15S	300	8	15	3000	380	200	全揚程
