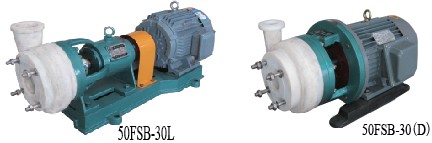

一、選用FSB系列氟塑料合金離心泵
FSB系列氟塑料合金離心泵，可在-80—150度溫度的條件下，長期輸送任意濃度的各種酸、堿、鹽、強氧化劑等多種腐蝕性介質，其殼體及過流部分全部用F50氟合金制成，它集多種氟塑料之優點，具有特強的耐腐蝕性，并具有機械強度高，不老化，無毒素分解優點。該產品機械強度高，設計合理，結構緊湊，性能可靠，使用維修方便，流道光滑效率高，節約能源，榮獲“國家科學技術獎”。
二、用途：
本產品系列共計20多個規格，流量、揚程范圍廣。適用于石油、化工、制藥、農藥、酸洗、染料、油漆、冶煉、造紙、電鍍、食品等行業輸送液體，杜絕跑、冒、滴、漏，是建設現代文明工廠的理想設備。
三、設計特點：

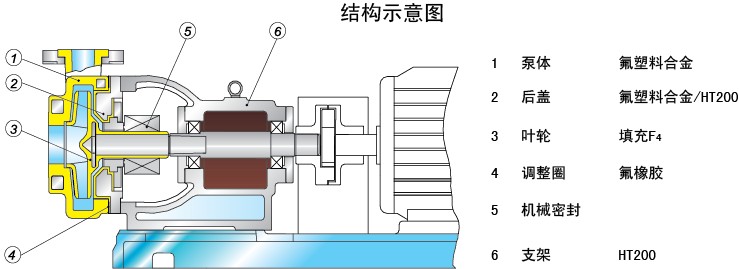

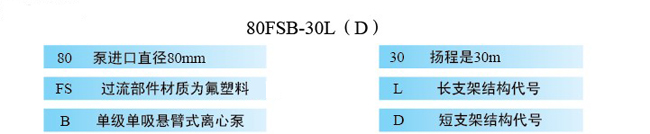

FSB和FSB-D型離心泵,過流部件全部采用氟塑料合金制造，結構緊湊.操作簡單、價格低廉。兩種型號的泵殼、葉輪、機封等均可互換使用， 因此深受廣大用戶的歡迎。該泵采用目前為先進的外裝式四氟波紋管機械密封，擁有多層保護，延長了機封使用壽命，對于輸送含雜質顆粒介質時，可配用無冷卻水單端面硬對硬（碳化硅對碳化硅）機械密封，所以用戶選型時需考慮到介質中的固體含量。
三、型號及參數：
|
型號 |
流量 |
揚程 |
進口 |
出口 |
電機功率 |
轉速 |
氣蝕余量 |
效率 |
|
FSB長支架型 | ||||||||
|
25FSB-10L |
3.6 |
10 |
25 |
25 |
1.5 |
2900 |
3.0 |
35 |
|
25FSB-20L |
3.6 |
20 |
25 |
25 |
1.5 |
2900 |
3.0 |
35 |
|
25FSB-25L |
3.6 |
25 |
25 |
25 |
1.5 |
2900 |
3.0 |
35 |
|
40FSB-15L |
5 |
15 |
40 |
32 |
3.0 |
2900 |
3.0 |
40 |
|
40FSB-20L |
10 |
20 |
40 |
32 |
3.0 |
2900 |
3.0 |
42 |
|
40FSB-30L |
10 |
30 |
40 |
32 |
3.0 |
2900 |
3.0 |
52 |
|
40FSB-40L |
6.3 |
40 |
40 |
25 |
4.0 |
2900 |
3.0 |
40 |
|
40FSB-50L |
6.3 |
50 |
40 |
25 |
4.0 |
2900 |
3.0 |
52 |
|
40FSB-80L |
6.3 |
80 |
40 |
25 |
7.5 |
2900 |
3.0 |
52 |
|
50FSB-20L |
12.5 |
20 |
50 |
32 |
3.0 |
2900 |
3.5 |
55 |
|
50FSB-25L |
12.5 |
25 |
50 |
32 |
3.0 |
2900 |
3.5 |
55 |
|
50FSB-30L |
15 |
30 |
50 |
32 |
3.0 |
2900 |
3.5 |
54 |
|
50FSB-40L |
12.5 |
40 |
50 |
32 |
7.5 |
2900 |
3.0 |
39 |
|
50FSB-50L |
12.5 |
50 |
50 |
32 |
7.5 |
2900 |
3.0 |
39 |
|
65FSB-32L |
25 |
32 |
65 |
50 |
5.5 |
2900 |
2.0 |
45 |
|
65FSB-40L |
25 |
40 |
65 |
40 |
11 |
2900 |
3.0 |
52 |
|
65FSB-50L |
25 |
50 |
65 |
40 |
11 |
2900 |
3.5 |
52 |
|
80FSB-20L |
50 |
20 |
80 |
65 |
5.5 |
2900 |
3.0 |
45 |
|
80FSB-25L |
50 |
25 |
80 |
65 |
7.5 |
2900 |
3.0 |
50 |
|
80FSB-30L |
50 |
30 |
80 |
65 |
7.5 |
2900 |
3.5 |
59 |
|
80FSB-40L |
50 |
40 |
80 |
50 |
11.0 |
2900 |
3.5 |
48 |
|
80FSB-50L |
50 |
50 |
80 |
50 |
15.0 |
2900 |
3.5 |
57 |
|
80FSB-55L |
50 |
55 |
80 |
50 |
18.5 |
2900 |
4.0 |
50 |
|
100FSB-20L |
100 |
20 |
100 |
80 |
11.0 |
2900 |
3.5 |
68 |
|
100FSB-32L |
100 |
32 |
100 |
80 |
15.0 |
2900 |
3.5 |
68 |
|
100FSB-40L |
100 |
40 |
100 |
65 |
30.0 |
2900 |
4.5 |
73 |
|
100FSB-50L |
100 |
50 |
100 |
65 |
30.0 |
2900 |
4.5 |
73 |
|
FSB短支架型 | ||||||||
|
40FSB-15(D) |
5 |
15 |
40 |
32 |
3.0 |
2900 |
3.0 |
40 |
|
40FSB-20(D) |
10 |
20 |
40 |
32 |
3.0 |
2900 |
3.0 |
42 |
|
40FSB-30(D) |
10 |
30 |
40 |
32 |
3.0 |
2900 |
3.0 |
52 |
|
50FSB-20(D) |
12.5 |
20 |
50 |
32 |
3.0 |
2900 |
3.5 |
55 |
|
50FSB-25(D) |
12.5 |
25 |
50 |
32 |
3.0 |
2900 |
3.5 |
55 |
|
50FSB-30(D) |
15 |
30 |
50 |
32 |
3.0 |
2900 |
3.5 |
54 |
|
65FSB-32(D) |
25 |
32 |
65 |
50 |
5.5 |
2900 |
3.5 |
65 |
|
80FSB-25(D) |
42 |
25 |
80 |
65 |
7.5 |
2900 |
3.5 |
67 |
|
80FSB-30(D) |
50 |
30 |
80 |
65 |
7.5 |
2900 |
3.5 |
68 |

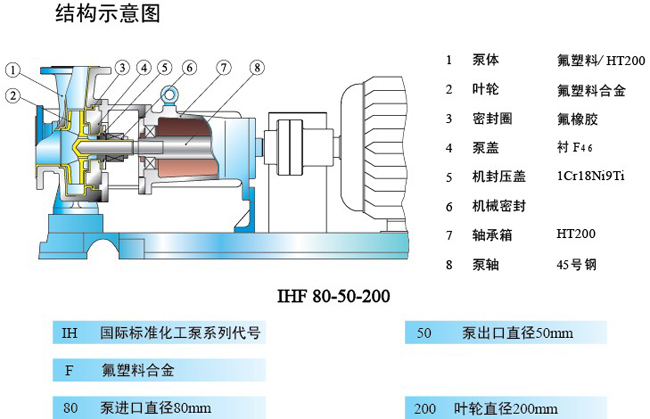

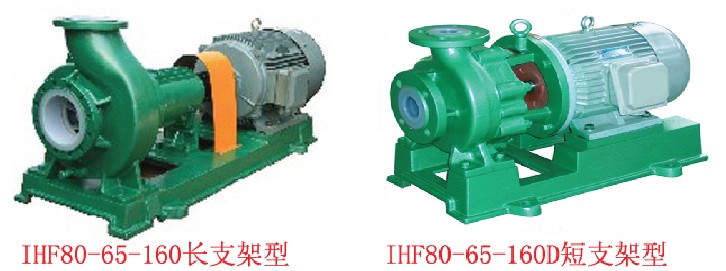

二.選用IHF單級單吸式氟塑料合金化工離心泵
IHF離心泵是按國際標準并結合非金屬泵的工藝設計制造。泵體采用金屬外殼內襯聚全氟乙丙烯（F46），泵蓋、葉輪和軸套均用金屬嵌件外包氟塑料整體燒結壓制而成，軸封采用外裝式先進的波紋管機械密封，靜環選99.9%氧化鋁陶瓷（或氮化硅），動環采用四氟填充材料，其耐腐耐磨密封性極好。泵的進出口均采用鑄鋼體加固，以增強了泵的耐壓性。實際使用顯示，該泵具有耐腐、耐磨、耐高溫、不老化、機械強度高、運轉平穩、結構先進合理、密封性能嚴格可靠、拆卸檢修方便、使用壽命長等優點。適用溫度：-50℃~150℃，當使用溫度超過120℃時，泵葉輪需采用耐高溫材料。適宜連續輸送任意濃度的強酸、強堿、有機溶劑、強氧化劑等高危液態化學介質，當輸送固體顆粒含量5%左右的液態腐蝕性介質時，需配套耐腐耐磨機械密封。若對泵揚程要求不高的工況，建議選用1450轉/分低轉速電機，可大大延長泵的使用壽命。
性能與參數
|
型 號 |
轉速 n=2900 r/min |
轉速 n=1450 r/min | ||||||||
|
流 量 |
揚 程 |
電機功率 |
汽蝕余量 |
效 率 (%) |
流 量 |
揚 程 |
電機功率 |
汽蝕余量 |
效 率 | |
|
IHF40-25-125 |
6.3 |
20 |
1.5 |
3.0 |
51 |
3.6 |
5 |
0.37 |
3.0 |
42 |
|
IHF40-25-160 |
32 |
2.2 |
3.0 |
46 |
8 |
0.55 |
3.0 |
45 | ||
|
IHF40-25-200 |
50 |
4 |
3.0 |
39 |
12.5 |
0.75 |
3.0 |
41 | ||
|
IHF40-25-250 |
80 |
7.5 |
3.0 |
41 |
20 |
1.5 |
3.0 |
49 | ||
|
IHF50-32-125 |
12.5 |
20 |
2.2 |
3.0 |
51 |
6.3 |
5 |
0.55 |
3.0 |
45 |
|
IHF50-32-160 |
32 |
4 |
3.0 |
46 |
8 |
0.55 |
3.0 |
40 | ||
|
IHF50-32-200 |
50 |
7.5 |
3.0 |
39 |
12.5 |
1.1 |
3.0 |
33 | ||
|
IHF65-50-125 |
25 |
20 |
3 |
3.5 |
62 |
12.5 |
5 |
0.55 |
3.5 |
55 |
|
IHF65-50-160 |
32 |
5.5 |
3.5 |
57 |
8 |
1.1 |
3.5 |
51 | ||
|
IHF65-40-200 |
50 |
11 |
3.5 |
52 |
12.5 |
1.5 |
3.5 |
46 | ||
|
IHF65-40-250 |
80 |
18.5 |
3.5 |
50 |
20 |
3 |
3.5 |
43 | ||
|
IHF80-65-125 |
50 |
20 |
5.5 |
4.0 |
69 |
25 |
5 |
1.1 |
4.0 |
64 |
|
IHF80-65-160 |
32 |
11 |
4.0 |
67 |
8 |
1.5 |
4.0 |
62 | ||
|
IHF80-50-200 |
50 |
15 |
4.0 |
63 |
12.5 |
2.2 |
4.0 |
57 | ||
|
IHF80-50-250 |
80 |
30 |
4.0 |
66 |
20 |
5.5 |
4.0 |
51 | ||
|
IHF100-80-125 |
100 |
20 |
11 |
4.5 |
77 |
50 |
5 |
1.5 |
4.5 |
74 |
|
IHF100-80-160 |
32 |
15 |
4.5 |
73 |
8 |
2.2 |
4.5 |
69 | ||
|
IHF100-65-200 |
50 |
30 |
4.5 |
73 |
12.5 |
5.5 |
4.5 |
68 | ||
|
IHF100-65-250 |
80 | 45 | 4.0 | 76 | 20 | 11 | 4.0 | 65 | ||
|
IHF125-100-125 |
200 |
20 |
22 |
5.0 |
62 |
100 |
5 |
4 |
5.0 |
58 |
|
IHF125-100-160 |
32 |
30 |
5.0 |
70 |
8 |
5.5 |
5.0 |
74 | ||
|
IHF125-100-200 |
200 |
50 |
55 |
5.0 |
65 |
100 |
12.5 |
11 |
5.0 |
57 |
|
IHF125-100-250 |
80 | 75 | 5.0 | 68 | 20 | 15 | 5.0 | 60 | ||
|
IHF125-100-280 |
100 | 90 | 5.0 | 73 | 25 | 15 | 5.0 | 62 | ||
|
IHF150-125-250 |
→ |
→ |
|
|
|
200 |
20 |
22 |
5.0 |
62 |
|
IHF150-125-315 |
→ |
→ |
|
|
|
32 |
37 |
5.0 |
71 | |
|
IHF150-125-400 |
→ | → | 50 | 45/55 | 5.5 | 74 | ||||
|
IHF200-150-250 |
→ | → | 400 | 20 | 45/55 | 5.5 | 68 | |||
|
IHF200-150-315 |
→ | → | 32 | 55/75 | 5.5 | 74 | ||||
|
IHF200-150-400 |
→ | → | 50 | 90/110 | 5.5 | 77 | ||||
|
注：如用戶所需參數不在此表范圍，我廠可根據用戶要求予以調整， | ||||||||||
三. 不銹鋼IH型化工泵
IH型化工泵為單級單吸懸臂式離心泵。其標記、額定性能點和尺寸等效采用國際標準ISO2858-1975(E)、是國家機械工業部確定取代F型耐腐蝕離心泵的更新?lián)Q代產品。能滿足化工流程中輸送有腐蝕性粘度類似于水的液體，其輸送介質的溫度一般為-20至120度，必要時采用適當冷卻措施，輸送的介質溫度可更高達200度以上。
二、產品特點：
1、高效節能：IH型化工離心泵的效率比F型3～5%，是理想的節能產品；2、軸封：軸封為填料或機械密封，兩種密封泵蓋可通用；3、懸架部件：懸架部件采用通用化設計，通用化程度高，可靠性高。4、材料：主要過流部件選用不銹鋼制造，可滿足不同介質的輸送，使用壽命長。5、全密封軸：軸上采用密封墊和“O”型圈密封，確保軸不接觸介質，提高軸的壽命。采用通用化設計，通用化程度高。
三、產品用途：
廣泛應用于化工、石油、制藥、電力、食品、環保、冶煉、礦山造紙、油輪卸油、化纖合成等領域，采用耐磨耐腐硬質合金的機械密封，是國際承認和國家推薦的節能產品，本公司密封尺寸符合ISO369標準。
四、工作性能：
流量范圍：1.5～400m 3 /h 揚程范圍：3.5～125m 轉速n：1450r/min、2900r/min 介質溫度：-20℃～105℃
五、性能參數表：
|
規格型號 |
進口← mm |
出口→ mm |
流量 (m 3 /h) |
揚程 (m) |
配用電機型號及功率 | 葉輪直徑 mm | |
| 型號 | 功率(KW) | ||||||
| IH50-32-125 | 50 | 32 | 12.5 | 20 | Y90L-2 | 2.2 | 125 |
| IH50-32-125 | 50 | 32 | 6.3 | 5 | Y801-4 | 0.55 | 125 |
| IH50-32-160 | 50 | 32 | 12.5 | 32 | Y100L-2 | 3 | 160 |
| IH50-32-160 | 50 | 32 | 6.3 | 8 | Y801-4 | 0.55 | 160 |
| IH50-32-200 | 50 | 32 | 12.5 | 50 | Y132S 1 -2 | 5.5 | 200 |
| IH50-32-200 | 50 | 32 | 6.3 | 12.5 | Y802-4 | 0.75 | 200 |
| IH50-32-250 | 50 | 32 | 12.5 | 80 | Y160M 1 -2 | 11 | 250 |
| IH50-32-250 | 50 | 32 | 6.3 | 20 | Y90S-4 | 1.5 | 250 |
| IH65-50-125 | 65 | 50 | 25 | 20 | Y100L-2 | 3 | 125 |
| IH65-50-125 | 65 | 50 | 12.5 | 5 | Y901-4 | 0.55 | 160 |
| IH65-50-160 | 65 | 50 | 25 | 32 | Y132S 1 -2 | 5.5 | 160 |
| IH65-50-160 | 65 | 50 | 12.5 | 8 | Y802-4 | 0.75 | 200 |
| IH65-40-200 | 65 | 40 | 25 | 50 | Y132S 2 -2 | 7.5 | 200 |
| IH65-40-200 | 64 | 40 | 12.5 | 12.5 | Y90S-4 | 1.1 | 250 |
| IH65-40-250 | 64 | 40 | 25 | 80 | Y160M 2 -2 | 15 | 250 |
| IH65-40-250 | 65 | 40 | 12.5 | 20 | Y100L 1 -4 | 2.2 | 125 |
| IH80-65-125 | 80 | 65 | 50 | 20 | Y132S 1 -2 | 5.5 | 125 |
| IH80-65-125 | 80 | 65 | 25 | 5 | Y802-4 | 0.75 | 160 |
| IH80-65-160 | 80 | 65 | 50 | 32 | Y132S 2 -2 | 7.5 | 160 |
| IH80-65-160 | 80 | 65 | 25 | 8 | Y90L-4 | 1.5 | 200 |
| IH80-50-200 | 80 | 50 | 50 | 50 | Y160M 2 -2 | 15 | 200 |
| IH80-50-200 | 80 | 50 | 25 | 12.5 | Y100L 1 -4 | 2.2 | 250 |
| IH80-50-250 | 80 | 50 | 50 | 80 | Y180M-2 | 22 | 315 |
| IH80-50-250 | 80 | 50 | 25 | 20 | Y100L 2 -4 | 3 | 315 |
| IH80-50-315 | 80 | 50 | 50 | 125 | Y200L 2 -2 | 37 | 125 |
| IH80-50-315 | 80 | 50 | 25 | 32 |
Y132S-4 |
5.5 | 125 |
| IH100-80-125 | 100 | 80 | 100 | 20 | Y160M 1 -2 | 11 | 160 |
| IH100-80-125 | 100 | 80 | 50 | 5 | Y90L-4 | 1.5 | 160 |
| IH100-80-160 | 100 | 80 | 100 | 32 | Y160M 2 -2 | 15 | 200 |
| IH100-80-160 | 100 | 80 | 50 | 8 | Y100L 1 -4 | 2.2 | 200 |
| IH100-65-200 | 100 | 65 | 100 | 50 | Y180M-2 | 22 | 250 |
| IH100-65-200 | 100 | 65 | 50 | 12.5 | Y112M-4 | 4 | 250 |
| IH100-65-250 | 100 | 65 | 100 | 80 | Y200L 2 -4 | 37 | 315 |
| IH100-65-250 | 100 | 65 | 50 | 20 | Y132S-4 | 5.5 | 315 |
| IH100-65-315 | 100 | 65 | 100 | 125 | Y280S-2 | 75 | 200 |
| IH100-65-315 | 100 | 65 | 50 | 32 | Y160M-4 | 11 | 200 |
| IH125-100-200 | 125 | 100 | 200 | 50 | Y225M-2 | 45 | 250 |
| IH125-100-200 | 125 | 100 | 100 | 12.5 | Y132M-4 | 7.5 | 250 |
| IH125-100-250 | 125 | 100 | 200 | 80 | Y280S-2 | 75 | 315 |
| IH125-100-250 | 125 | 100 | 100 | 20 | Y160M-4 | 11 | 400 |
| IH125-100-315 | 125 | 100 | 100 | 32 | Y160L-4 | 15 | 250 |
| IH125-100-400 | 125 | 100 | 100 | 50 | Y200L-4 | 30 | 315 |
| IH150-125-250 | 150 | 125 | 200 | 20 | Y180M-4 | 18.5 | 250 |
| IH150-125-315 | 150 | 125 | 200 | 32 | Y200L-4 | 30 | 315 |
| IH150-125-400 | 150 | 125 | 200 | 50 | YB250M-4 | 55 | 400 |
| IH200-150-250 | 200 | 150 | 400 | 20 | YB225S-4 | 37 | 250 |
| IH200-150-315 | 200 | 150 | 400 | 32 | YB225M-4 | 45 | 315 |
| IH200-150-400 | 200 | 150 | 400 | 50 | YB280S-4 | 75 | 400 |
