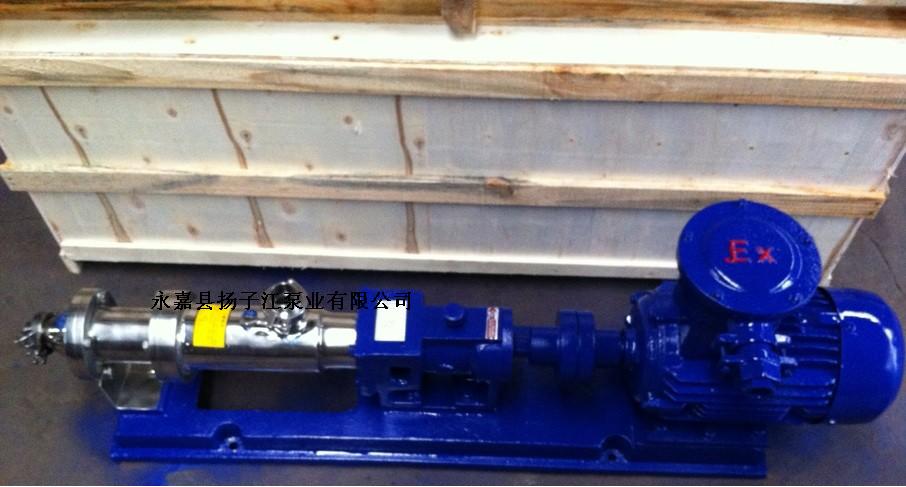

G30-1食品級不銹鋼防爆單螺桿泵實物圖及結構分析

時間：2013/4/8 來源：浙江揚子江泵業有限公司

一、G(EX)型防爆單螺桿泵的產品概述：

　　G(EX)型防爆單螺桿泵是按迥轉嚙合容積式原理工作的新型泵種。主要工作部件是偏心螺桿（轉子）和固定的襯套（定子）。由于該二部件的特殊幾何開頭分別形成單獨的密封容腔。介質由軸向均勻推行流動。內部流速代低，容積保持不變。壓力穩定,因而不會產品渦流和攪動。每級泵的輸出壓力為0.6Mpa,揚程60m（清水），自吸高度一般在6m，適用于輸送介質溫度80℃以下（特殊要求可達150℃）。

二、G(EX)型防爆單螺桿泵的產品特點：

　　G(EX)型防爆單螺桿泵因定子選用多種彈性材料制成，所以螺桿泵對高粘度流體的輸送和含有硬質懸浮顆粒介質或含有纖維介質的輸送，有一般泵種所不能勝任的特點。其流量與轉速成正比。傳動可采用聯軸器直接傳動，或采用調速電機，三角帶，變速箱等裝置變速。這種泵零件少，結構緊湊，體積小，維修簡便，轉子和定子是本泵的易損件，結構簡單，便于裝拆。

三、G(EX)型防爆單螺桿泵的型號意義：

　　G(EX)型防爆單螺桿泵
　　例如: FG35-1
　　F-表示泵體和內零件材料全部為不銹鋼
　　無字母泵體為鑄鐵,其內部零件材料為不銹鋼
　　G-系列單螺桿泵
　　35-螺桿名義直徑
　　1-表示一級

[安裝]

單螺桿泵可水平和垂直安裝。

泵和驅動電機由一個彈性聯軸器或一個中間傳遞裝置聯接在一起，并安裝在同一底座上。根據用戶的需求來提供機組安裝尺寸。

[技術特點]

泵出口所允許的流量范圍和所需功率可從泵性能表中查找。

泵體大承壓	1.6MPa
大輸出壓力單級 雙級	0.6MPa 1.2MPa	同時還須考慮軸封所允許的壓力
大允許真空度	0.085MPa	決定于運轉條件、級數、旋轉方向與軸封方式
泵所輸送介質允許高溫度	150℃	決定于泵所輸送的介質及所用的彈性體材質
大粘度	270000cst	決定于泵所輸送的介質及泵的轉速和規格
大允許固體含量	60%	決定于泵的規格及固體的特點和大小

[泵驅動方式]

1、由彈性聯軸器聯接和變頻調速電機驅動方式

2、由彈性聯軸器聯接和固定減速電機驅動方式

3、由彈性聯軸器聯接和無級變速電機驅動方式

4、由背包式電機皮帶輪驅動方式

[結構]

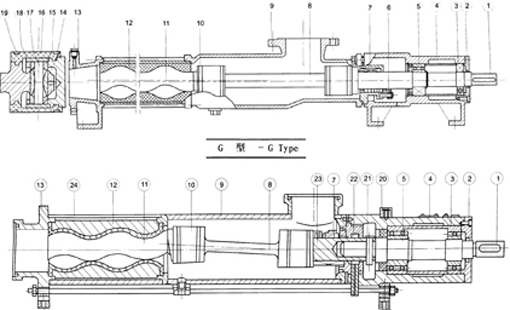

零件明細

序號	名稱	序號	名稱
1	傳動軸	13	壓出管
2	軸承壓蓋	14	銷套
3	單列軸承	15	銷環
4	托架	16	橡膠護套
5	雙列軸承	17	銷子
6	填料密封	18	護圈
7	機械密封	19	鋼帶卡
8	聯接軸	20	拖盤
9	吸入管	21	銷軸
10	萬向節	22	密封體
11	螺桿	23	空心軸
12	襯套	24	套筒

[軸端密封形式]

p-填料密封 V-機械密封
四、G(EX)型防爆單螺桿泵的性能參數：

標準
型號
Standard model

每100轉理論流量
Theoretical flow(L)/100 revolutions

允許工作壓力(MPa)
Allowable max particulate size (mm)

允許大顆粒粒徑
Allowable max particulate size(mm)

轉速流量近似成正比關系
Rotation flow is approximate to proportion

泵合理流量范圍(m3/h)
Rational flow range of pump(m3/h)

佳工作
轉速
Optimum working rotation velocity(r/min)

配套電機
功率(KW)
Power of the matching motor(kw)

吸入法蘭
Pump-in flange

排出法蘭
Pump-out flange

配套代號
與方式
Matching code and mode

泵400r/min 時流量(M3/h)
Flow(m3/h)when the pump is 400r/min

孔徑
(mm)
Orifice size (mm)

通徑
(mm)
Though oath (mm)

孔徑
(mm)
Orifice size (mm)

通徑
(mm)
through path (mm)

可選方式(代號)
Options(code)

有以下多種配套方式
A suite of configuration available as shown as below

G15-1

1.63

0-0.6

0.3

0.3-0.8

400-1000

0.55-0.75

125

110

1.2.3.4.
5.

1、表示6極電機直帶
Indicating the straight belt of motor with 6 steps
2、配減速箱與普通4極電機
With reducer casing and normal motor of 4 step
3、配減速箱與防暴電機
With reducer casing and rxplosion-proof motor
4、調速電機或無級變速電機直帶
Straight belt of variable speed motor or stepless variable speed motor
5、配減速箱與調速電機（或無級變速電機）
WIth reducer casing asd variable speed motor (or stepless variable speed motor)
6、采用皮帶輪減速背包式安裝
Installation of belt pulley by reducing kit
7、采用皮帶輪減速旁置式安裝
installation of belt pulley by side reducer
8、配減速箱與6極電機
With reducer casing and motor with 6steps
9、配減速箱與8極電機
With reducer casing and motor with 8 steps
注：客戶可根據工況需要選擇直立式安裝單螺桿泵
Note:Customers can select vertical single screw pump as required by the behaviors

G15-2

1.63

0-12

0.3

0.3-0.8

400-1000

0.75-1.1

125

110

G15-3

1.63

0-18

0.3

0.3-0.8

400-1000

1.1-1.5

125

110

G15-4

1.63

0-2.4

0.3

0.3-0.8

400-1000

1.5-2.2

125

110

G25-1

6.27

0-0.6

1.2

1-3.4

400-900

1.1-1.5

125

110

G25-2

6.27

0-1.2

1.2

1-3.4

400-900

1.5-2.2

125

110

G25-1A

12.65

0-0.6

2.4

2-5.5

400-900

1.5-2.2

125

110

G35-1

13.11

0-0.6

2.7

4-6

400-900

2.2-3

145

G35-2

13.11

0-1.2

2.7

4-6

400-900

3-4

145

G40-1

24.91

0-0.6

5.0

6-8

400-800

2.2-3

145

G40-2

24.90

0-1.2

5.0

6-8

300-600

4-4.5

160

G40-3

24.90

0-1.8

4.8

6-8

300-500

5.5-7.5

160

G40-4

24.90

0-2.4

4.5

6-8

300-500

7.5-11

180

100

145

G50-1

49.62

0-0.6

10.5

8-13

300-500

4-5.5

160

2.3.4.5

G50-2

49.62

0-1.2

10.5

8-13

300-500

7.5-11

170

100

160

G50-3

49.62

0-1.8

10.0

8-13

300-500

11-15

200

125

180

100

G50-4

49.62

0-2.4

10.0

8-13

250-400

15-18.5

200

125

180

100

G60-1

103.91

0-0.6

20.0

13-20

300-450

7.5-11

170

100

160

2.3.5.
6.7

G60-2

103.91

0-1.2

20.0

13-20

300-450

11-15

170

100

160

G60-3

103.91

0-1.8

20.0

13-20

300-400

15-18.5

200

125

180

100

G60-4

103.91

0-2.4

19.0

13-20

300-400

18.5-22

200

125

180

100

G70-1

105.10

0-0.6

24.0

20-24

300-450

11-15

200

125

180

100

G70-2

105.10

0-1.2

24.0

20-24

250-400

15-18.5

200

125

180

100

G70-A1

105.12

0-0.6

30.0

24-30

300-450

11-15

210

125

210

125

G85-1

221.60

0-0.6

43.0

30-35

250-350

15-18.5

210

125

210

125

G85-2

177.60

0-1.2

35.0

28-53

250-350

18.5-22

210

125

210

125

G85-3

201.60

0-1.8

40.0

30-35

250-350

30-37

280

200

295

200

G85-4

198.50

0-2.4

39.0

25-32

200-300

37-45

280

200

295

200

2.3.5.
6.7.8

G105-1

400.43

0-0.6

74.0

35-50

250-350

22-30

280

200

295

200

G105-2

400.43

0-1.2

74.0

35-50

250-350

37-45

280

200

295

200

2.3.5.
7.8.9

G110-1

532.40

0-0.6

105.0

50-80

200-300

22-30

280

200

295

200

G110-2

532.40

0-1.2

105.0

50-80

200-300

30-37

280

200

295

200

G110-3

532.40

0-1.8

100.0

50-80

200-300

37-45

280

200

295

200

G110-4

530.40

0-2.4

98.0

45-76

180-280

45-75

280

200

295

200

G120-1

764.64

0-0.6

146.0

80-110

200-300

30-37

280

200

295

200

G120-2

764.64

0-1.2

146.0

80-110

200-300

37-45

280

200

295

200

G135-1

835.58

0-0.6

160.0

110-130

150-280

37-45

280

200

295

200

G135-2

835.58

0-1.2

160.0

110-130

150-280

55-75

280

200

295

200
