IS臥式循環冷水泵循環熱水泵結構圖
時間：2013/3/20 來源：浙江揚子江泵業有限公司
IS(IR)型泵系單級單吸臥式清水離心泵，適用于工礦、企業城市給水排水和農田排灌。供輸送防腐或物理及化學性質類似硝酸醋酸的其他液體之用，溫度不高于80度。IS型泵系根據國家標準IS02858所規定的性能和尺寸設計的，其優點是檢修方便，檢修時不動泵體。
單級離心泵由于其用途的不同，有很多型號，它們的結構也各不相同。在此，只介紹較常用的IS型和S型兩種單級離心泵的結構。
IS型泵屬于單級單吸懸臂式離心泵，該系列泵是我國第一個按國際標準設計、研制的，全系列共有29個品種，結構可靠、振動小、噪聲低、效率高、吸人壓力不大于0. 3MPa，較老型號B型泵具有更廣泛的優點，適用于化工生產連續操作的要求。IS型泵適用于輸送清水和性質與水相似的液體，流量范圍為6. 3～400mVh，揚程范圍為8～125m，配用電動機功率為0 5～55kW，工作溫度在80℃咀下，工作轉速為2900r/min或1450r/min．

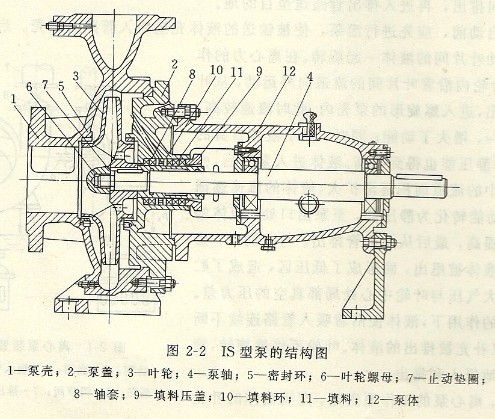

圖2-2所示為IS型泵的結構圖。主要有泵殼、泵蓋、葉輪、泵軸、密封環、軸套、泵體、填料及填料壓蓋等組成。通過加長彈性聯軸器使泵軸與電動機相聯接，自進口方向看葉輪逆時針旋轉。檢修時，拆下加長聯軸器的中間連接體，即可取下泵的轉子，故檢修方便。
正常工作時，泵軸4及葉輪3等組成的轉動部件，由電動機通過聯軸器帶動一起運轉，使葉輪內的液體產生離心力，獲得一定的能量后從出口排出；同時，由于葉輪人口處負壓的作用，將液體由人口吸人葉輪，使液體不斷地由人口經葉輪送至出口。為防止葉輪出口處的高壓液體從泵殼內回流至葉輪入口，造成內泄漏，在泵體上鑲有密封環5，密封環與葉輪入口處的間隙較小，能起到一定的密封作用。為防止葉輪出口的高壓液體經葉輪背側沿泵軸泄漏至泵外，造成外泄漏，在軸套與泵蓋之間留有填料函，裝上填料，并以填料壓蓋將填料壓緊，阻止液體外泄。

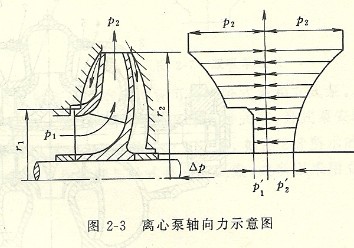

液體以低壓進入葉輪，而在高壓下流出葉輪，也就是說，葉輪人口處液體的壓力較低，葉輪背側的壓力較高，而且由于葉輪前后蓋板形狀的不對稱，使得葉輪兩側受到的液體壓力不相等，因而產生了軸向推力，如圖2-3所示。這個軸向推力作用在葉輪上，通過葉輪螺母傳遞到整個轉子上，使泵的整個轉子發生向葉輪吸人口方向的竄動，引起泵的振動，軸承發熱，甚至損壞零件。為避免軸向推力的不良影響，圖2 2所示
的IS型泵采用了在葉輪后蓋板開平衡孔圖2 3離心泵軸向力示意圖的方法。即在葉輪的后側用鉆頭鉆出小
孔，并在泵蓋與葉輪后蓋板之間加工出類似干密封環的結構，使葉輪背側一部分的壓力與人口壓力相等，從而平衡掉絕大部分的軸向推力。

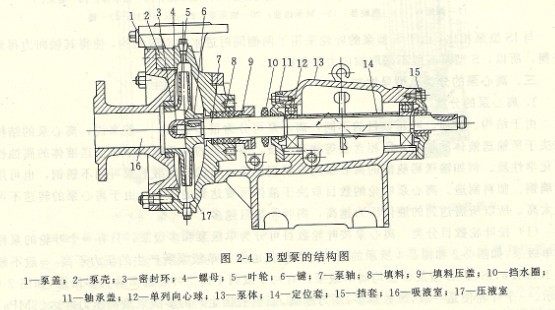

單級懸臂式離心泵有前開門式和后開門式兩種結構。前開門式為葉輪前面為泵蓋，后面為泵殼；而后開門式與前開門式相反，葉輪前面為泵殼，后面為泵蓋。圖2-2所示的IS型泵的結構為后開門式，圖2-4所示的B型泵的結構為前開門式.
IS、IR型單級離心泵，是全國聯合設計的節能泵，它是BA型、BL型及其他單級清水離心泵的更新型。優點有：全系列水力性能布局合理，用戶選擇范圍寬，檢修方便；效率和吸程達到國際平均先進水平。本型泵適用于工業和城市給水、排水，也可用于農業排灌及供輸送清水或物理化學性質類似于清水的其他液體之用，溫度不高80℃。
IS、IR型泵是臥式單級單吸清水離心泵，供吸送清水及物理化學性質類似水不含固體顆粒的液體。它廣泛適用于工農業及城市、排水、消防供水等。
IS、IR型泵系根據國際標準IS02858所規定的性能和尺寸設計，其技術標準均向國際標準靠攏，達到國際先進水平。它是我國推廣的節能泵類產品之一。
本泵結構簡單、性能可靠，體積小，重量輕，抗汽蝕性能好，電耗低，使用維修方便。
IS、IR型泵通用性廣，全系列共140種規格，但只用四種軸；同一規格的軸、軸承、軸封，葉輪緊固件等均能互換；全系列泵的懸架也只有四種。
本泵為后開式，拆開泵蓋和葉輪時不需拆卸吸水和排出管路。懸架內裝有兩個滾珠軸承，用機器油或潤滑脂潤滑。泵通過彈性聯軸器由電動機直接驅動。渦室、腳、進水法蘭和出水法蘭鑄成一個整體。
二、結構說明：
1、IS、IR型單級離心泵根據國際標準ISO2858所規定的性能和尺寸設計的，主要由泵體、泵蓋、葉輪、軸、密封環、軸套及懸架軸承不見等組成。
2、IS、IR型單級離心泵的泵體和泵蓋部分，是從葉輪背面處剖分的，即通常所說的后開門結構形式。其優點是檢修方便，檢修時不動泵體，吸入管路，排出管路和電動機，只需拆下加長聯軸器的中間聯接件，即可退出轉子部分進行檢修。
3、泵的殼體(即泵體和泵蓋)構成泵的工作室。葉輪、軸和滾動軸承等為泵的轉子。懸架軸承部件支撐著泵的轉子部分，滾動軸承受泵的徑向力和軸向力。
4、為了平衡泵的軸向力，大多數泵的葉輪前、后均設有密封環，并在葉輪后蓋板上設有平衡孔，由于有些泵軸向力不大，葉輪背面未設密封環和平衡孔。
5、泵的軸向密封環是由填料壓蓋，填料環和填料等組成，以防止進氣或大量漏水。泵的葉輪如有平衡，則裝有軟填料的空腔與葉輪吸入口相通，如葉輪入口處液體處于真空狀態，則很容易沿著軸套表面進氣，故在填料腔內裝有填料環通過泵蓋上的小孔，將泵室內壓力水引至填料環進行密封。泵的葉輪如沒有平衡孔，由于葉輪背面液體壓力大于大氣壓，因而不存在漏氣問題，故可不裝填料環。
6、為避免軸磨損，在軸通過填料腔的部位裝有軸套保護。軸套與軸之間準有O型密封圈，以防止沿著配合表面進氣或漏水。
7、管道泵的傳動方式是通過加長彈性聯軸器與電動機聯接的，泵的旋轉方向，從驅動端看，為順時針方向旋轉。
三、性能范圍：
轉速：2800r/min或1450r/min
吸入口直徑：50～200mm
流量：6.3～400m3/h
揚程：5～125m，
密封方式：填料密封、機械密封。
材質：鑄鐵。
四、型號意義：
五、性能參數：
|
型號 |
流量 (m3/h) |
揚程 (m) |
電機功率 (kW) |
轉速 (r/min) |
效率 (%) |
汽蝕余量 (m) |
|
IS50-32-125 |
12.5 |
20 |
2.2 |
2900 |
60 |
2.0 |
|
6.3 |
5 |
0.55 |
1450 |
54 |
2.0 | |
|
IS50-32-160 |
12.5 |
32 |
3 |
2900 |
54 |
2.0 |
|
6.3 |
8 |
0.55 |
1450 |
48 |
2.0 | |
|
IS50-32-200 |
12.5 |
50 |
5.5 |
2900 |
48 |
2.0 |
|
6.5 |
12.5 |
0.75 |
1450 |
42 |
2.0 | |
|
IS50-32-250 |
12.5 |
80 |
11 |
2900 |
38 |
2.0 |
|
6.3 |
20 |
1.5 |
1450 |
32 |
2.0 | |
|
IS65-50-125 |
25 |
20 |
3 |
2900 |
69 |
2.0 |
|
12.5 |
5 |
0.55 |
1450 |
64 |
2.0 | |
|
IS65-50-160 |
25 |
32 |
5.5 |
2900 |
65 |
2.0 |
|
12.5 |
8 |
0.75 |
1450 |
60 |
2.0 | |
|
IS65-40-200 |
25 |
50 |
7.5 |
2900 |
60 |
2.0 |
|
12.5 |
12.5 |
1.1 |
1450 |
55 |
2.0 | |
|
IS65-40-250 |
25 |
80 |
15 |
2900 |
50 |
2.0 |
|
12.5 |
20 |
2.2 |
1450 |
46 |
2.0 | |
|
IS65-40-315 |
25 |
125 |
30 |
2900 |
45 |
2.5 |
|
12.5 |
32 |
4 |
1450 |
41 |
2.5 | |
|
IS80-65-125 |
50 |
20 |
5.5 |
2900 |
75 |
3.0 |
|
25 |
5 |
0.75 |
1450 |
71 |
2.5 | |
|
IS80-65-160 |
50 |
32 |
7.5 |
2900 |
73 |
2.5 |
|
25 |
8 |
1.5 |
1450 |
69 |
2.5 | |
|
IS80-50-200 |
50 |
50 |
15 |
2900 |
69 |
2.5 |
|
25 |
12.5 |
2.2 |
1450 |
65 |
2.5 | |
|
IS80-50-250 |
50 |
80 |
22 |
2900 |
63 |
2.5 |
|
25 |
20 |
3 |
1450 |
60 |
2.5 | |
|
IS80-50-315 |
50 |
125 |
37 |
2900 |
54 |
2.5 |
|
25 |
32 |
5.5 |
1450 |
52 |
2.5 | |
|
IS100-80-125 |
100 |
20 |
11 |
2900 |
78 |
4.5 |
|
50 |
5 |
1.5 |
1450 |
75 |
2.5 | |
|
IS100-80-160 |
100 |
32 |
15 |
2900 |
78 |
4.0 |
|
50 |
8 |
2.2 |
1450 |
75 |
2.5 | |
|
IS100-65-200 |
100 |
50 |
22 |
2900 |
76 |
3.6 |
|
50 |
12.5 |
4 |
1450 |
73 |
2.0 | |
|
IS100-65-250 |
100 |
80 |
37 |
2900 |
72 |
3.8 |
|
50 |
20 |
5.5 |
1450 |
68 |
2.0 | |
|
IS100-65-315 |
100 |
125 |
75 |
2900 |
66 |
3.6 |
|
50 |
32 |
11 |
1450 |
63 |
2.0 | |
|
IS125-100-200 |
200 |
50 |
45 |
2900 |
81 |
4.5 |
|
100 |
12.5 |
7.5 |
1450 |
76 |
2.5 | |
|
IS125-100-250 |
200 |
80 |
75 |
2900 |
78 |
4.2 |
|
100 |
20 |
11 |
1450 |
76 |
2.5 | |
|
IS125-100-315 |
200 |
125 |
90 |
2900 |
73 |
4.5 |
|
100 |
32 |
15 |
1450 |
73 |
2.2 | |
|
IS125-100-400 |
100 |
50 |
30 |
1450 |
65 |
2.5 |
|
IS150-125-250 |
200 |
20 |
18.5 |
1450 |
81 |
3.0 |
|
IS150-125-315 |
200 |
32 |
30 |
1450 |
79 |
2.5 |
|
IS150-125-400 |
200 |
50 |
45 |
1450 |
76 |
2.8 |
|
IS200-150-250 |
400 |
20 |
37 |
1450 |
82 |
4.2 |
|
IS200-150-315 |
400 |
32 |
55 |
1450 |
82 |
3.5 |
|
IS200-150-400 |
400 |
50 |
90 |
1450 |
81 |
3.8 |
