GBY型濃硫酸液下泵┃濃硫酸泵結構構造圖
時間：2013/2/20 來源：浙江揚子江泵業有限公司
GBY型濃硫酸液下泵┃濃硫酸泵產品簡介：
GBY型濃硫酸液下泵是根據FY液下泵的性能參數，經材料改進設計而生產的新型濃硫酸液下泵，該泵與國內傳統濃硫酸泵相比，具有獨特的特點，而且價格低廉。它是硫酸生產中干燥塔、吸收塔循環硫酸泵的佳選擇。

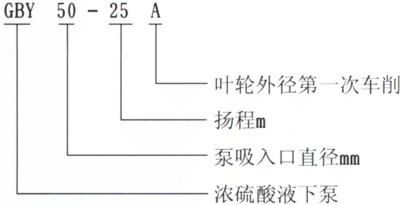

GBY型濃硫酸液下泵┃濃硫酸泵型號意義：
GBY型濃硫酸液下泵┃濃硫酸泵產品特點：
1、結構合理。
2、材料選擇專用鑄鐵、碳鋼二種，經濟實用，高效節能。
3、采用開式葉輪，供輸送含有顆粒的液體，（顆粒直徑不超過泵吸入口直徑30%為宜），運行穩定、不堵塞。
GBY型濃硫酸液下泵┃濃硫酸泵選材依據：
GBY型濃硫酸液下泵專用鋼鐵大量應用于80～100%的硫酸，溫度可達60-80℃。鋼鐵在這一濃度和溫度范圍的硫酸中，表面能產生保護性的硫酸鐵膜層。鑄鐵不適用于超過100%的發煙硫酸，可能是由于三氧化硫與鐵中所含的硅反應，使鑄鐵變脆。碳鋼不適用于100～102％的發煙硫酸，超過102%的酸則又適用，溫度限定約為60℃。稀硫酸對鋼鐵的腐蝕很大，當酸濃度為47%左右時，腐蝕率達到高值。當酸濃度大于65%時，鋼鐵的腐蝕率顯著降低。但是在65～80%這一段濃度中，好還是不使用鋼鐵，以用鉛或其它耐稀酸材料更為安全。
硫酸濃度：80%～98% 專用鑄鐵溫度：25～50度之內、專用碳鋼溫度：25～60度之內。
GBY型濃硫酸液下泵┃濃硫酸泵結構圖：
GBY型濃硫酸液下泵┃濃硫酸泵性能參數：
|
型 號 |
出口直徑 mm |
流量 |
揚程 m |
轉速 r/min |
功率 |
液下長度 | ||
|
m3/h |
L/s |
軸功率 |
電機功率 | |||||
|
GBY25-16 |
25 |
3.6 |
1 |
16 |
2900 |
0.713 |
2.2 |
500 至 3000 |
|
GBY25-16A |
25 |
3.27 |
0.91 |
13 |
2900 |
0.713 |
1.5 | |
|
GBY25-25 |
25 |
3.6 |
1 |
25 |
2900 |
1.16 |
3 | |
|
GBY25-25A |
25 |
3.27 |
0.91 |
20 |
2900 |
1.16 |
3 | |
|
GBY25-41 |
25 |
3.6 |
1 |
41 |
2900 |
2.51 |
5.5 | |
|
GBY25-41A |
25 |
3.27 |
0.91 |
33 |
2900 |
2.51 |
4 | |
|
GBY40-16 |
32 |
7.2 |
2 |
16 |
2900 |
0.78 |
2.2 | |
|
GBY40-16A |
32 |
6.55 |
1.82 |
13 |
2900 |
0.78 |
2.2 | |
|
GBY40-26 |
32 |
7.2 |
2 |
26 |
2900 |
1.45 |
3 | |
|
GBY40-26A |
32 |
6.55 |
1.82 |
21 |
2900 |
1.45 |
3 | |
|
GBY40-40 |
32 |
7.2 |
2 |
40 |
2900 |
2.53 |
5.5 | |
|
GBY40-40A |
32 |
6.55 |
1.82 |
32 |
2900 |
2.53 |
5.5 | |
|
GBY50-16 |
40 |
14.4 |
4 |
16 |
2900 |
1.18 |
3 | |
|
GBY50-16A |
40 |
13.1 |
3.64 |
13 |
2900 |
1.18 |
3 | |
|
GBY50-25 |
40 |
14.4 |
4 |
25 |
2900 |
1.96 |
4 | |
|
GBY50-25A |
40 |
13.1 |
3.64 |
20 |
2900 |
1.96 |
4 | |
|
GBY50-40 |
40 |
14.4 |
4 |
40 |
2900 |
3.73 |
7.5 | |
|
GBY50-40A |
40 |
13.1 |
3.61 |
33 |
2900 |
3.73 |
7.5 | |
|
GBY65-16 |
50 |
28.8 |
8 |
16 |
2900 |
2.16 |
5.5 | |
|
GBY65-16A |
50 |
26.2 |
7.28 |
13 |
2900 |
2.16 |
4 | |
|
GBY65-25 |
50 |
28.8 |
8 |
25 |
2900 |
3.56 |
7.5 | |
|
GBY65-25A |
50 |
26.2 |
7.28 |
21 |
2900 |
3.56 |
7.5 | |
|
GBY65-40 |
50 |
28.8 |
8 |
40 |
2900 |
6.04 |
15 | |
|
GBY65-40A |
50 |
26.2 |
7.28 |
33 |
2900 |
6.04 |
15 | |
|
GBY80-15 |
65 |
54 |
15 |
15 |
2900 |
3.34 |
7.5 | |
|
GBY80-15A |
65 |
49.1 |
13.65 |
12 |
2900 |
3.34 |
7.5 | |
|
GBY80-24 |
65 |
54 |
15 |
24 |
2900 |
5.43 |
11 | |
|
GBY80-24A |
65 |
49.1 |
13.65 |
20 |
2900 |
5.43 |
11 | |
|
GBY80-38 |
65 |
54 |
15 |
38 |
2900 |
9.64 |
22 | |
|
GBY80-38A |
65 |
49.1 |
13.65 |
31 |
2900 |
9.64 |
18.5 | |
|
GBY100-23 |
80 |
100.8 |
28 |
23 |
2900 |
9.25 |
18.5 | |
|
GBY100-23A |
80 |
91.8 |
25.5 |
18 |
2900 |
9.25 |
18.5 | |
|
GBY100-37 |
80 |
100.8 |
28 |
37 |
2900 |
14.73 |
30 | |
|
GBY100-37A |
80 |
91.8 |
25.5 |
31 |
2900 |
14.73 |
30 | |
GBY型濃硫酸液下泵┃濃硫酸泵使用注意事項：
拆卸與裝配
1、如更換或檢查葉輪，可關閉出閥門，卸去法蘭連接螺栓和底板連接螺栓，用起重工具將泵吊出容器。
2、將底板垂直在固定的支架上，卸去泵體的所有螺栓，取出泵蓋和葉輪螺母，用雙錘輕擊泵體，即可卸下葉輪。
3、更換流動軸承則底板不動，只要卸去電機及相應支架，卸去泵聯軸器、壓蓋、圓螺母，取也軸套體。
4、裝配與拆卸的次序相反，注意軸上配件的同心度。
安裝、使用、維修
1、泵組裝后，盤動聯軸器，看是否轉動靈活。檢查是否有金屬摩擦聲，各部件螺母是否旋緊。
2、檢查泵軸和電機軸的同心度，上下聯軸器外圓左右差數不得超過0.1mm，聯軸器端面間隙保持1～2.5mm。
3、泵的吸入口到容器底部之間距離為吸入口徑的2～3倍。泵體與器壁距離應大于口徑的2.5倍。
4、泵的出液管路，應另設支架支撐，其重量不允許支撐在泵上。
5、檢查電機的旋轉方向，使泵的旋轉方向符合指示方向。
6、關閉出口管路上的閘閥，接通冷卻水管。
7、超動電機，慢慢開啟出口管閘閥到需要的位置，投入正常運轉。
8、經常檢查泵與電機的情況，軸承溫升不應超過75℃，軸承盒內應加足夠黃油。
