臥式軸流泵強制循環泵工作原圖及剖面圖
時間：2013/1/28 來源：浙江揚子江泵業有限公司

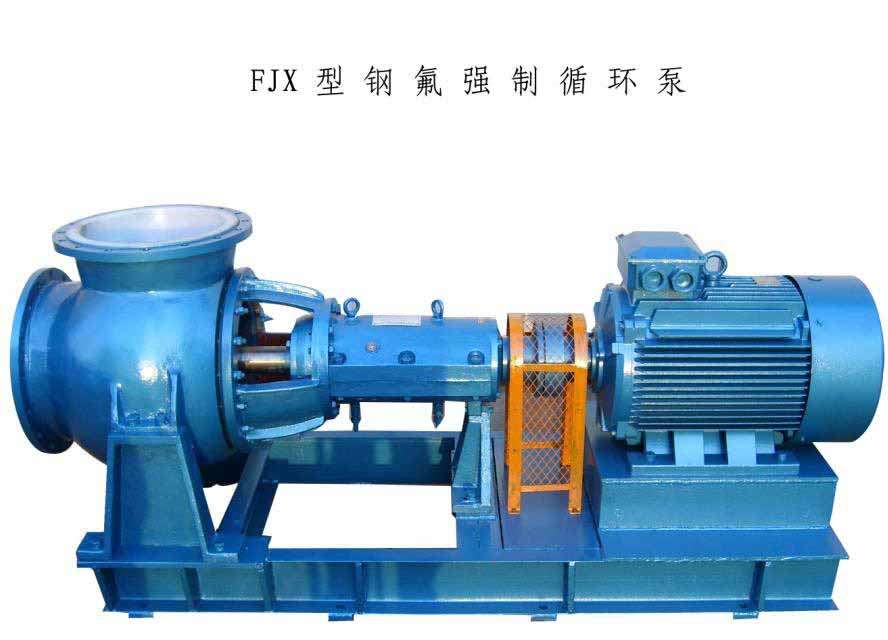

一、概述
1.適用范圍：本公司生產FJX現已用于：隔膜法燒堿、磷酸、真空制鹽、乳酸、乳酸鈣、氧化鋁、鈦白粉、氯化鈣、氯化銨、氯酸鈉、制糖、熔鹽、造紙、廢水等行業的蒸發、濃縮、冷卻，為提高設備生產能力，增加換熱器的傳熱系數作強制循環用。
2.安裝位置：地面基礎（可根據用戶需要配置彈性支座）直接懸掛于蒸發器上。
3.泵形式：臥式
4.傳動方式：直連傳動、皮帶傳送、液力偶合、萬向節傳動。
5.密封結構：組合式機械密封、填料密封。
6.泵體制造方式：鑄造、焊接。
7.性能范圍：
流量范圍：300～23000m3/h
揚程范圍：2～12m
工作壓力：≤0.6MPa
工作溫度：≤170℃
泵體結構：鑄造或鋼板焊接。
過流部分材料：ZG20#、1Cr18Ni9Ti、316、316L、CD4MCu
揚程范圍：2～12m
工作壓力：≤0.6MPa
工作溫度：≤170℃
泵體結構：鑄造或鋼板焊接。
過流部分材料：ZG20#、1Cr18Ni9Ti、316、316L、CD4MCu
8.型號說明
例：FJX 250
FJX：蒸發循環泵代號
250：葉輪名義直徑【泵體口徑】
二、結構說明
本廠生產的FJX型軸流式蒸發循環泵，有如下特點：
1、轉速低，一般轉速在980r/min以內，符合結晶工藝要求運行平穩.
2、水力性能優異，效率 〉70%高效區寬，抗汽蝕性能好.
3、考慮泵介質流動方向?yàn)榇怪毕蛳逻M(jìn)，水平方向出。水流作用力對泵軸的巨大影響，在泵體內增設了泵軸外套保護裝置。使介質的俯沖作用力轉移到泵體上，從而保證了泵的運行穩定，大大減輕了介質對機械密封作用力的影響，延長了機器封使用壽命。該結構的改進在國內同類產品中邁出了較大的一步。另外泵體采用整體式鑄造剛性好，中間支承結構聯結穩定. 臥式軸流泵無導葉。
4、 軸承箱部位為方型長跨距重型結構，穩定性好，承載能力強，運行可靠，與國內同類產品相比安裝方便精確（原國內軸承箱為分體式）。前后兩端分別采用徑向短圓柱軸承和重型成對軸承。其軸承均采用NSK（SKF）或國內優質軸承.
5、 封軸先進，采用副葉輪動力密封和博格曼快裝式雙端面機械密封組合，外接冷卻沖洗水，改善軸封工作條件，機封壽命長。軸套外圓加大，與國內同類產品相比壁厚加厚變形小.
4、 軸承箱部位為方型長跨距重型結構，穩定性好，承載能力強，運行可靠，與國內同類產品相比安裝方便精確（原國內軸承箱為分體式）。前后兩端分別采用徑向短圓柱軸承和重型成對軸承。其軸承均采用NSK（SKF）或國內優質軸承.
5、 封軸先進，采用副葉輪動力密封和博格曼快裝式雙端面機械密封組合，外接冷卻沖洗水，改善軸封工作條件，機封壽命長。軸套外圓加大，與國內同類產品相比壁厚加厚變形小.

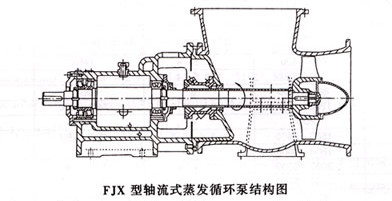

臥式軸流泵(強制循環泵)剖面圖
三、FJX軸流式蒸發循環泵工作原理
FJX軸流泵輸送液體不是依靠葉輪對液體的離心力，而是利用旋轉葉輪葉片的推力使被輸送的液體沿泵軸方向流動。當泵軸由電動機帶動旋轉后，由于葉片與泵軸軸線有一定的螺旋角，所以對液體產生推力(或叫升力)，將液體推出從而沿排出管排出。當液體被推出后，原來位置便形成局部真空，外面的液體在大氣壓的作用下，將沿進口管被吸入葉輪中。只要葉輪不斷旋轉，泵便能不斷地吸入和排出液體。
本廠生產的FJX型軸流泵，揚程高為5米，法蘭標準：6公斤
四、FJX型強制循環泵工作性能表：
| 型號 | 葉片角度 | 流量m3/h | 揚程m | 轉速r/min | 效率% | 軸功率N | 配用電機KW |
| FJX-250 | 300 | 2.5 | 980 | 60 | 3.4 | 7.5 | |
| FJX-300 | 520 | 3 | 980 | 62 | 6.8 | 11 | |
| FJX-350 | 1350 | 4 | 980 | 65 | 29.6 | 37 | |
| FJX-450 | 2200 | 4 | 980 | 68 | 35.2 | 55 | |
| FJX-500 | 2650 | 4 | 740 | 70 | 42 | 75 | |
| FJX-550 | 4000 | 4 | 740 | 70 | 62.8 | 110 | |
| FJX-500-1 | 1800 | 02.5.4 | 575 | 68 | 28.8 | 55 | |
| 2200 | 3.7 | 675 | 68 | 32.5 | 55 | ||
| 2500 | 3.6 | 775 | 68 | 36.4 | 75 | ||
| 2900 | 4.6 | 875 | 68 | 53.4 | 90 | ||
| 3200 | 2.4 | 370 | 78 | 26.8 | 55 | ||
| FJX-700 | 3460 | 2.8 | 400 | 78 | 33.8 | 75 | |
| 3780 | 3.4 | 430 | 78 | 44.8 | 90 | ||
| 4050 | 3.8 | 460 | 78 | 53.7 | 110 | ||
| 4400 | 4.2 | 490 | 78 | 64.5 | 132 | ||
| FJX-800 | -4 | 6142 | 3.8 | 500 | 75 | 84.3 | 155 |
| -2 | 6790 | 3.6 | 76 | 86.7 | 155 | ||
| 0 | 7400 | 3.7 | 77 | 96.6 | 160 | ||
| 2 | 7815 | 3.7 | 76 | 102.7 | 185 | ||
| 4 | 8417 | 3.8 | 75 | 115.4 | 185 | ||
| FJX-900 | -4 | 7850 | 3 | 424 | 79 | 80.98 | 155 |
| -2 | 8709 | 3 | 79 | 90.1 | 155 | ||
| 0 | 9237 | 3 | 80 | 94.8 | 160 | ||
| 2 | 10290 | 3.08 | 79 | 108.6 | 185 | ||
| FJX-1100 | -4 | 9210 | 3.5 | 380 | 76 | 111.8 | 185 |
| -2 | 10078 | 3.5 | 77 | 132.6 | 220 | ||
| 0 | 11000 | 3.5 | 78 | 134.4 | 220 | ||
| 2 | 11970 | 3.6 | 77 | 151.1 | 250 | ||
| 4 | 12700 | 3.6 | 76 | 162.8 | 280 |
