水環真空泵在陶瓷真空過濾機中應用
時間：2013/1/18 來源：浙江揚子江泵業有限公司
精密陶瓷真空過濾機集機電、微孔陶瓷、超聲技術為一體，依靠水環真空泵吸力和毛細作用實現固液分離的新型高效、節能過濾設備。廣泛應用于礦山、冶金、化工、環保等行業。
特點：
★高真空度（真空度0.09～0.098MPa），濾餅水分低。
★濾液含固量<50ppm�？煞磸屠�，減少排放。
★與傳統過濾設備相比能耗節省約90%以上，能耗低，運行成本低。
★與傳統陶瓷過濾機相比增加了濾餅洗滌，適用需洗滌的物料。
★采用PLC、微機結合自動閥門控制，自動化程度高，降低勞動強度。
★結構緊湊，占地面積小，安裝維護方便。
★采用先進的排液系統，可適合任何工況條件下使用。

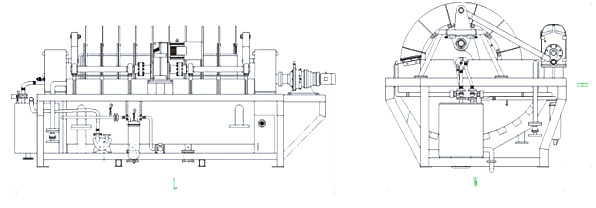

設備選型：

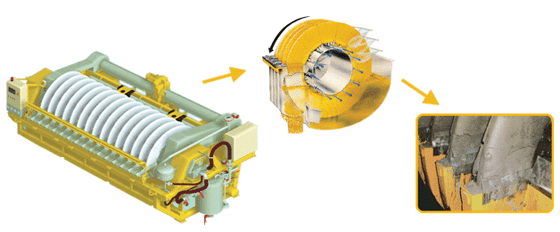

陶瓷過濾機效果圖
主要部件：過濾板、主機、氣水混合恒壓反沖洗系統、控制系統
應用范圍
目前已廣泛應用于礦山有色金屬、稀有金屬、黑色金屬，非金屬等精礦及尾礦脫水，化工行業氧化物、電解渣、浸出渣、爐渣的脫水及環保污水污泥廢酸處理等。物料細度從-200到-450目以及各種超細物料。
特點：
★高真空度（真空度0.09～0.098MPa），濾餅水分低。
★濾液含固量<50ppm�？煞磸屠�，減少排放。
★與傳統過濾設備相比能耗節省約90%以上，能耗低，運行成本低。
★與傳統陶瓷過濾機相比增加了濾餅洗滌，適用需洗滌的物料。
★采用PLC、微機結合自動閥門控制，自動化程度高，降低勞動強度。
★結構緊湊，占地面積小，安裝維護方便。
★采用先進的排液系統，可適合任何工況條件下使用。

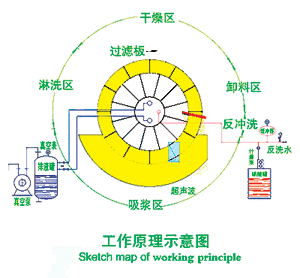

| 工作原理： 吸漿區：工作時浸沒在料漿的過濾板在毛細作用下結合真空壓力，表面吸附成一層濾餅，濾液通過濾板進分配閥至排液罐。 淋洗區：濾餅轉出料漿斗后，對濾餅進行噴淋洗滌。 干燥區：濾餅繼續在水環真空泵高真空力的作用下脫水。 卸料區：進入無真空的情況下，刮刀自動卸料。 反沖洗：工業水或濾液通過分配閥進入陶瓷板由內向外進行清洗。清洗堵塞的微孔。在陶瓷板使用一個周期后，采用超聲波配合低濃度酸混合清洗，保持陶瓷板的高效使用。 |
 |
設備選型：
|
型號面積 |
濾盤/圈 |
濾板數量/塊 |
槽體容積/M3 |
裝機功率/KW |
運行功率/KW |
主機（L×W×H/）/M |
|
TM-1 |
1 |
12 |
0.21 |
3.5 |
2.0 |
1.6×1.4×1.5 |
|
TM-4 |
2 |
24 |
1.0 |
7.0 |
3.0 |
2.4×2.5×2.1 |
|
TM-6 |
2 |
24 |
1.2 |
7.0 |
6.0 |
2.4×2.9×2.5 |
|
TM-9 |
3 |
36 |
1.7 |
9.0 |
7.0 |
2.7×2.9×2.5 |
|
TM-12 |
4 |
48 |
2.2 |
11.0 |
7.5 |
3.0×2.9×2.5 |
|
TM-15 |
5 |
60 |
2.7 |
11.5 |
8.0 |
3.3×3.0×2.5 |
|
TM-21 |
7 |
84 |
4.0 |
13.5 |
9.0 |
4.6×3.0×2.6 |
|
TM24 |
8 |
96 |
4.5 |
16.5 |
10.5 |
4.9×3.0×2.6 |
|
TM-27 |
9 |
108 |
5.0 |
17.0 |
11.0 |
5.2×3.0×2.6 |
|
TM-30 |
10 |
120 |
5.5 |
17.5 |
11.5 |
5.5×3.0×2.6 |
|
TM-36 |
12 |
144 |
7.0 |
23.0 |
16.0 |
6.6×3.0×2.6 |
|
TM-45 |
15 |
180 |
8.5 |
25.0 |
19.0 |
7.5×3.0×2.6 |
|
TM-60 |
15 |
180 |
12.5 |
33.0 |
22.0 |
7.5×3.3×3.0 |
|
TM-80 |
20 |
240 |
16.2 |
40.0 |
24.0 |
9.0×3.3×3.0 |
|
TM-102 |
17 |
204 |
18.5 |
53.0 |
35.0 |
8.8×3.6×3.3 |
|
TM-120 |
20 |
240 |
20 |
60.0 |
40.0 |
9.7×3.6×3.3 |
|
TM-150 |
25 |
300 |
24 |
75.0 |
47.0 |
11.2×3.6×3.3 |
陶瓷過濾機效果圖
主要部件：過濾板、主機、氣水混合恒壓反沖洗系統、控制系統
應用范圍
目前已廣泛應用于礦山有色金屬、稀有金屬、黑色金屬，非金屬等精礦及尾礦脫水，化工行業氧化物、電解渣、浸出渣、爐渣的脫水及環保污水污泥廢酸處理等。物料細度從-200到-450目以及各種超細物料。
|
礦種 |
粒徑分布 |
給料濃度 |
處理量kg.(m2h)-1 |
濾餅水分% |
|
金精礦 |
-200～-325目 |
50～60 |
900～1500 |
6.5～11.5 |
|
金尾礦 |
-200～-400目 |
45～60 |
400～600 |
13～16 |
|
銅精礦 |
-200～-325目 |
45～60 |
600～900 |
6.5～12 |
|
鐵精礦 |
-200～-325目 |
40～60 |
850～1500 |
6～10 |
|
鋅精礦 |
-200～-325目 |
50～60 |
750～900 |
6.5～12 |
|
鉛精礦 |
-200～-400目 |
50～65 |
650～800 |
10～12 |
|
鋁土礦 |
-200～-325目 |
50～60 |
350～450 |
10.5～12 |
|
鉛鋅尾礦 |
-200～-325目 |
50～65 |
350～550 |
12～16 |
|
氰化渣 |
-325～-450目 |
50～60 |
350～550 |
21～24 |
|
硫精礦 |
-200目占80% |
50～65 |
350～790 |
8～12 |
|
鎳精礦 |
-200～-325目 |
55～60 |
300～600 |
10～12 |
|
精煤 |
-200目占80% |
50～65 |
550～930 |
18～20 |
|
氧化鋅 |
-200目占75% |
55～65 |
620～1200 |
8～12 |
|
螢石粉 |
-200目占60% |
55～65 |
750～900 |
8～12 |
