XBC應急式雙用柴油機消防泵成套機組結構與控制系統圖
時間：2012/12/29 來源：浙江揚子江泵業有限公司
XBC系列柴油機消防泵組的工作范圍：
流量范圍：10-800L/S
壓力范圍:0.2-2.2MPA
轉速:1500r/min 1800 min 2400 min 3000 min
XBC系列柴油機消防泵組的工作范圍：
環境大氣壓力:>90KPa
環境溫度:50C-400C
空氣相對溫度:≤80％
在非正常的條件下柴油機的功率,為保證正常工作,應選用較大功率的柴油機與水泵配套。
性能特點：
一、 具有完善的三種起動功能：
１、 手動起動功能：通過轉換開關可完成手動、自動聯鎖并可實現手動起動功能：
２、 自動手動功能：允許起動三次、如三次起動不成功則發出“起動失敗報警”并自動退出起動狀態；一次起動成功后起動到額定負載時間為5-10-15S(按機組容量大小各異)；
３、 緊急手動直接起動功能：當自控裝置故障時可實現緊急手動直接起動功能。
二、 自動運行：當水泵機組接到有效消防信號后，如果電動機消防泵供電系統斷電或缺相或電泵故障不能正常起動時，柴油機消防泵組會自動起動運行，一旦供電系統恢復正�；螂妱�(dòng)泵可正常運行時，可自動切換到電動泵。
三、 自動停機：當消防信號消失后，柴油機消防泵會自延遲停機。
四、 蓄電池自充電穩壓功能：蓄電池可利用市電功柴油機充電電機自動充電，保證機組的順利起動。
五、 具有完善的指示系統：準備起動、手動起動、自動起動、機組運行、機組停機、蓄電池充電、超速、柴油機潤滑油油壓過低、增壓器油壓過低、柴油機潤滑油油溫過低、柴油機冷卻水水溫過高、蓄電池電壓過低、燃油油位過低(或缺少)、柴油機冷卻水水溫過低預熱、定時巡檢。
六、 具有完善的報警或保護系統：三次起動失敗報警或保護、超速報警或保護、潤滑油油壓過低報警或保護、增壓器油壓過低報警或保護、冷卻水水溫過高報警或保護、潤滑油油溫過低報警或保護、自動充電裝置故障報警、蓄電池電壓過低報警、蓄電池電壓過高報警、機油油位低報警或保護。
七、 具有完善的顯示系統：柴油機潤滑油壓力、柴油機轉速、蓄電池充電電流、蓄電池充電電壓。
八、 直聯式：柴油機與水泵直接聯軸器聯接，采用公共槽鋼底座，結構緊湊、整體性能好，故障少、振動小，現場施工安裝方便。
九、 設備壓力、流量范圍廣：機組選用IS系列單級單吸式、S\SOW系列新型單級雙吸式、TSWA\D型系列節段多級式水泵，可滿足水同場合的消防需求。
十、 流量、壓力可調整：柴油機水泵裝有機械調整器或電子調整器，當水泵的流量、揚程與實際不一致時，可調節改變柴油機的轉速。
十一、 具有水加溫預加熱裝置：機組裝有AC220V冷卻水預熱裝置，可保證機組在低于50C環境下正常工作。
十二、 雙蓄電池回路：當一組蓄電池失效時可自坮投入另一組蓄電池。
十三、 免維修蓄電池：不需頻繁添加補充液。
十四、 自動定時巡檢測試：消防系統通常處于備用狀態，該機組設備能自動完成對機組的備用狀態進行測試并及時報警。
注：以上功能可根據用戶需要選用。也可根據用特殊需要設計定做。
配置：
一、 水泵：IS系列單級單吸式、S、SOW系列新型單級雙吸、TSWA、D型系列節段多級式。
二、 柴油機：配單缸、雙缸、三缸、四缸、六缸、八缸、十二缸柴油機。
三、 轉速：1500r/min 1800r/min 2400r/min 3000r/min 等
四、 其它配件：濾清系統、消音系統、冷卻系統、燃油箱、公用底座、散熱水箱、蓄電池、充電器。(可加預熱系統)
五、 控制柜：?jiǎn)纹瑱C(jī)、PLC編程器、傳感器、全自動控制柜。
型號說明：

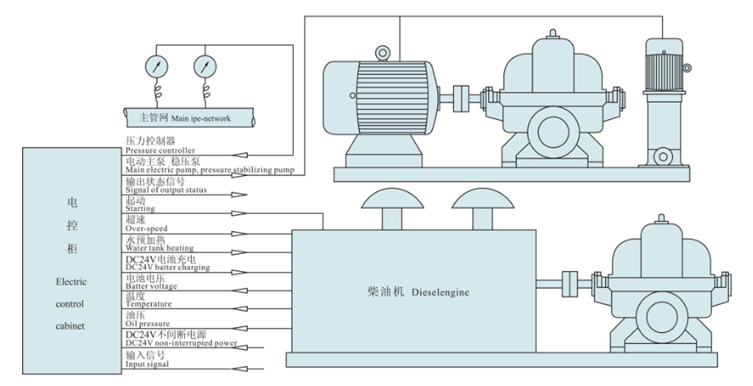

結構與控制系統圖
功能說明:
柴油機消防泵可與電動泵、穩壓泵等組成自動水消防供水系統，并可與消防控制中心實現聯動。
當柴油機消防泵組接到起動命令時，如果市電斷電，則柴油機自動控制柜立即向泵組起動馬達發出開啟信號，啟動馬達，使柴油機怠速起動，然后逐漸調節油門，使柴油機加速，直至額定轉速�？刂葡到y(tǒng)會自動監控柴油機的運轉情況，如柴油機的油壓、油溫、轉速、水泵的出口壓力等，通過自動監控來判定柴油機是否正常起動。如果起動失敗則控制系統會發出重起信號，若三次起動均失敗，則自控系統會發出失敗報警。當柴油機消防泵組接到管網壓力恢復或市電恢復正常的信號時，泵組會迅速降速并在怠速位置監視一段時間后自動停機。
|
柴油機消防泵組
型號 |
額定流量
m3/h |
額定揚程
m |
額定轉速
r/min |
水泵型號 |
柴油機型號 |
|
XBC8.0/13.9 |
30-50-60 |
84-80-75 |
2900 |
IS80-50-250 |
4L22B-SB |
|
XBC7.0/13.0 |
47 |
70 |
2900 |
IS80-50-250A |
4L22B-SB |
|
XBC6.0/12.2 |
44 |
60 |
2900 |
IS80-50-250B |
4L22B-SB |
|
XBC8.5/11.7 |
42 |
85 |
2900 |
IS80-50-315B |
4L22B-SB |
|
XBC11.0/13. |
47 |
110 |
2900 |
IS80-50-315A |
KM496-SB |
|
XBC12.5/13.9 |
30-50-60 |
128-125-123 |
2900 |
IS80-50-315 |
KM496-SB |
|
XBC5.0/27.8 |
60-100-120 |
54-50-47 |
2900 |
IS100-65-200 |
4L22B-SB |
|
XBC6.0/23.9 |
86 |
60 |
2900 |
IS100-65-250B |
4L22B-SB |
|
XBC7.0/25.8 |
93 |
70 |
2900 |
IS100-65-250A |
4L22B-SB |
|
XBC8.0/27.8 |
60-100-120 |
87-80-75 |
2900 |
IS100-65-250 |
KM496-SB |
|
XBC10.0/25.0 |
90 |
100 |
2900 |
IS100-65-315B |
KM496-SB |
|
XBC5.0/55.6 |
120-200-240 |
58-50-45 |
2900 |
IS125-100-200 |
KM496-SB |
|
XBC6.0/48.1 |
173 |
60 |
2900 |
IS125-100-250B |
KM496-SB |
|
XBC12.5/27.8 |
60-100-120 |
133-125-118 |
2900 |
IS100-65-315 |
X6135JD |
|
XBC8.0/55.6 |
120-200-20 |
87-80-72 |
2900 |
IS125-100-250 |
X6135JD |
|
XBC12.5/55.6 |
120-200-240 |
133-125-120 |
2900 |
IS125-100-315 |
X6135JZD |
|
XBC11.0/52.8 |
190 |
110 |
2900 |
IS125-100-315A |
X6135JZD |
|
XBC9.2/48.1 |
173 |
92 |
2900 |
IS125-100-315B |
X6135JD |
|
XBC5.0/111 |
240-400-460 |
55-50-45 |
1450 |
IS200-150-400 |
X6135JZD |
|
XBC5.0/28 |
100 |
50 |
1450 |
IS125-100-400 |
495AD |
|
XBC5.0/28 |
200 |
50 |
1450 |
IS150-125-400 |
TL4110ZD |
|
XBC4.6/10 |
30-36-42 |
50-46-40 |
1450 |
75TSWA×4 |
4L22B-SB1 |
|
XBC5.7/10 |
30-36-42 |
62-57-50 |
1450 |
75TSWA×5 |
4L22B-SB1 |
|
XBC6.9/10 |
30-36-42 |
75-69-60 |
1450 |
75TSWA×6 |
4L22B-SB1 |
|
XBC8.0/10 |
30-36-42 |
87-80-70 |
1450 |
75TSWA×7 |
4L22B-SB1 |
|
XBC9.2/10 |
30-36-42 |
100-92-80 |
1450 |
75TSWA×8 |
4L22B-SB1 |
|
XBC10.3/10 |
30-36-42 |
112-103-90 |
1450 |
75TSWA×9 |
4L22B-SB1 |
|
XBC6.2/19.2 |
62-69-80 |
64-62-56 |
1450 |
100TSWA×4 |
495AD |
|
XBC7.8/19.2 |
62-69-80 |
81-78-70 |
1450 |
100TSWA×5 |
495AD |
|
XBC9.3/19.2 |
62-69-80 |
97-93-84 |
1450 |
100TSWA×6 |
495AZD |
|
XBC10.9/19.2 |
62-69-80 |
113-109-98 |
1450 |
100TSWA×7 |
495AZD |
|
XBC6.4/25 |
72-90-108 |
69-64-60 |
1450 |
125TSWA×3 |
495AD |
|
XBC8.6/25 |
72-90-108 |
92-86-80 |
1450 |
125TSWA×4 |
TL4110D |
|
XBC10.8/25 |
72-90-108 |
115-108-100 |
1450 |
125TSWA×5 |
TL4110ZD |
|
XBC6.0/43 |
119-155-191 |
65-60-55 |
1480 |
150TSWA×2 |
TL4110D |
|
XBC9.0/43 |
119-155-191 |
97-90-82 |
1480 |
150TSWA×3 |
TL4110ZD |
|
XBC12.0/43 |
119-155-191 |
129-120-109 |
1480 |
150TSWA×4 |
X6135JD |
|
XBC8.6/77.8 |
190-280-346 |
95-86-77 |
1480 |
200D1-43×2 |
X6135JD |
|
XBC12.9/77.8 |
190-280-346 |
142-129-115 |
1480 |
200D1-43×3 |
X6135JZD |
|
XBC12.0/125 |
400-450-500 |
123-120-114 |
1480 |
D450-60Ⅲ×2 |
WX6135JZLD |
|
XBC11.4/139 |
450-500-550 |
120-114-108 |
1480 |
D500-57×2 |
12V135JZD |
|
XBC12.0/200 |
550-720-850 |
132-120-108 |
1480 |
D720-62×2 |
W12V138AZL |
|
XBC5.0/60 |
150-216-260 |
59-50-45 |
1480 |
D216-25×2 |
TL4110ZD |
|
XBC7.5/60 |
150-216-260 |
88-75-67 |
1480 |
D216-25×3 |
X6135JD |
|
XBC10.0/60 |
150-216-260 |
118-100-90 |
1480 |
D216-25×4 |
X6135JD |
|
XBC12.5/60 |
150-216-260 |
147-125-112 |
1480 |
D216-25×5 |
X6135JZD |
|
XBC6.5/134 |
360-485-612 |
71-65-56 |
1450 |
250S65 |
X6135JZD |
|
XBC9.0/219 |
590-790-936 |
93-90-82 |
1450 |
300S90 |
W12V135AZD |
|
XBC7.8/210 |
576-756-918 |
86-78-70 |
150 |
300S90A |
12V135AJZD |
|
XBC6.7/200 |
540-720-900 |
72-67-57 |
1450 |
300S90B |
12V135JZD |
|
XBC5.8/219 |
576-790-972 |
65-58-50 |
1450 |
300S58 |
X6135JZLD |
|
XBC5.0/204 |
529-735-893 |
55-50-42 |
1450 |
300S58A |
X6135JZD |
|
XBC12.5/351 |
850-1260-1660 |
140-125-100 |
1450 |
350S125 |
KTA38-G2 |
|
XBC11.2/328 |
787-1181-1538 |
120-112-86 |
1450 |
350S125A |
KTA38-G |
|
XBC9.6/305 |
697-1098-1363 |
106-96-77 |
1450 |
350S125B |
KTA19-G4 |
|
XBC7.5/351 |
972-1260-1440 |
80-75-65 |
1450 |
350S75 |
W12V138AZL-3 |
|
XBC6.5/325 |
900-1170-1332 |
70-65-56 |
1450 |
350S75A |
W12V135AZLD |
|
XBC5.5/300 |
813-1080-1202 |
59-55-46 |
1450 |
350S75B |
12V135JZD |
