名稱： 太陽光模擬器工作站UHE-NS/NL系列
型號： UHE-NS/NL系列
品牌： 努美科技/Sciencetech
UHE-NS和UHE-NL太陽光模擬器系列為AAA級，具有交鑰匙操作系統。 由于它們非常高的效率，它們可以用于更大的目標區域和更大的距離。
UHE-NS / NL系列太陽光模擬器具有功能豐富，方便的集成系統，適合需要穩定可靠的均勻光源的各種研究和測試。
特征
? 行業**的效率
? AAA級
? 交鑰匙工程
? 適用于較大的目標區域
? 包括AM1.5G過濾器
? 垂直或者水平操作選項
應用
? 光伏測試
? 材料表征和降解測試
? 光化學
? 加速年齡測試
UHE-NL系列太陽模擬器可以在各種太陽光譜分類下（使用適當?shù)腁M濾光片）產生1個太陽或更多太陽輻射。
所有電子設備都包含在UHE-NL系統內部，以減少混亂。 使用UHE-NL，可以通過單個觸摸屏界面或提供的Sciencetech電源控制軟件來控制所有模擬器功能。
參數
| Model | UHE-NS -75 | UHE-NS -100 | UHE-NL -150 | UHE-NL -200 | UHE- NL -250 | UHE- NL -300 |
| Part # | 166-9026 | 166-9026 | 166-9026 | 166-9029 | 166-9030 | 166-9031 |
| Illuminated Area | 75x75 | 100x100 | 150x150 | 200x200 | 250x250 | 300x300 |
| 1 Sun AM1.5G (mm) | ||||||
| Illuminated Area | 50x50 | 70x70 | 100x100 | 140x140 | 175x175 | 200x200 |
| 1 Sun AM0 (mm) | ||||||
| Working Distance (mm) | 200 ± 10% | 300 ± 10% | 500 ± 10% | 575 ± 10% | 650 ± 10% | 650 ± 10% |
| Non-Uniformity (Class) | A (<2%) | A (<3%) | ||||
| Spectral Match (Class) | A (different spectral filters available) | |||||
| Temporal Stability (Class) | A+ (<1% over 10 seconds) | |||||
| Spectral Range (nm) | 300-1800 | |||||
| Collimation half-angle(deg) | 8 | 8 | 8 | 9 | 9 | 10 |
| Typical Irradiance | 1 sun ± 10% | |||||
| Lamp Power (W)Model # | 150, (XE150) | 300, (XE300) | 500, (XE500) | 1000, (XE1000) | 1600, (XE1600) | 1600, (XE1600) |
| Control Unit | Integrated Touchscreen Control Unit | |||||
| Dimensions L×W×H (mm) | 613×315×1461 (V) / 14315×613x (H) | 970×437×1917 (V) / 1917×437×437 (H) | ||||
| Weight (kg) | 80 | 95 | ||||
| Power Requirements | 110-115V/60 Hz 10A or220-240V/ 50Hz, 10A | 220-240V/ 50Hz, 10A | ||||
| Line Regulations | < 0.2% | |||||
配置
兩種系列均設計用于朝下或水平光束操作。 UHE-NS和UHE-NL在朝下的光束方向上均會產生略高于標準桌子高度的均勻光線。 該配置允許從站立或坐著位置操作模擬器。
可以實現較大的測試面積和工作距離，以便于集成。
提供許多樣品區附件，儀器配置選件和附件。
有關更多信息和尺寸，請參見本手冊末尾的配置選項。
UHE-NS / NL仿真器經過校準，并在我們的校準實驗室中進行了一致性測試。 嚴格的質量控制程序可以確保模擬器滿足要求的規格。

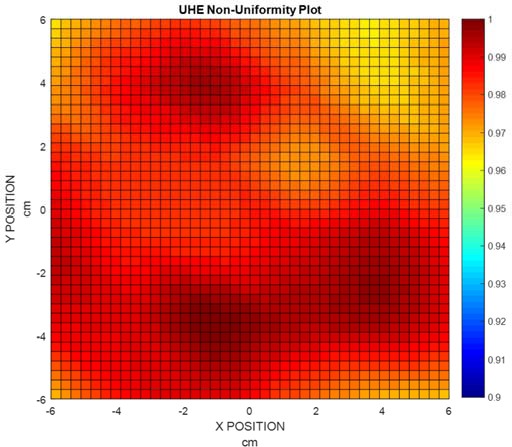

Uniformity is defined as :
Uniformity (%) = (Max Irradiance—Min Irradiance ) / (Max Irradiance + Min irradiance ) x **
Uniformity is measured using the following methods:
- Compliant to ASTM E 927-05. Measured with 36 point in 6 x 6 grid. Detector is no bigger than each grid size
- Compliance to IEC 60904-9-2007 and JIS C 8912 can tested upon request
Spectral Match is measured with a calibrated spectroradiometer with grating monochromator and broad band detector.
Measurement resolution is set < 10nm.
Temporal Instability is defined as:
Temporal Instability (%) = (Max irradiance—Min irradiance) / (Max irradiance + Min Irradiance) x **
Temporal Instability is measured by taking 20 samples per second for 10 seconds.
控制單元和軟件
Sciencetech的UHE-NS和UHE-NL太陽模擬器由一個觸摸屏界面控制單元控制?？刂茊卧臉藴使δ苁牵?/p>
? 觸摸屏界面
? 快門和曝光控制（200ms關閉/打開時間）
? 燈泡啟動和計時器日志
? 強制風冷安全聯鎖
? RS232通訊
? 包含圖形用戶界面的電源控制軟件，
? 單電源線連接，用于燈泡電源，冷卻和通信
AM1.5G濾光片
Sciencetech的UHE-NS/NL系列太陽模擬器包括一個兩位置濾光片支架。 可以使用附加升級程序將可用的濾光片位置增加到四個。
**受歡迎的選項是AM濾光片。但是，還有其他一系列過濾器選項可用。

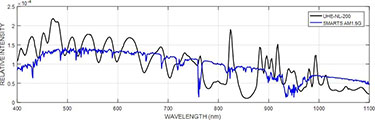

安裝了AM1.5G-FT-3濾波器的UHE-NL可提供與AM1.5G光譜匹配的A級光譜
配件（可選）
| Model | Part # | Description |
| AM1.5G-FT-3 | 160-8023 | AM1.5G Standard range |
| AM-ALL-FT-2 | 640-8017 | Provides AM15D, AM1.5G, and AM0 spectral match, and standard range |
| Custom Filters | - | Custom filters available upon request* |
| BandPass/ShortPass/ | - | See the HPF brochure |
| Optical Liquid Filter | - | See the brochure |
*Other filtering options include options for selectively filtering UV, VIS and IR portions of the spectrum. Please contact a Sciencetech sale representative for more information.
配置選項
可以在訂購時配置UHE-NS/NL Simulator。設計了各種選項來滿足大多數要求。 Sciencetech以提供定制解決方案而自豪。 請聯系我們，讓我們知道我們如何為您提供幫助！
| Code | Part # | Description |
| -HB | N/A | Horizontal Beam Option (Please specify at time of order) |
| -AT100 | 166-8016 | Automated Beam Attenuation from 0-** in 10% Steps |
| FS-02-N | 115-9027 | Optical Feedback for Long Term Stability |
| UHE-DARK | 116-8017 | Light Tight Sample Area |
| ADJ-STAGE | 166-8018 | Manual Adjustable Stage, 250mm travel |
Sciencetech offers a wide range of target plane accessories including fully featured cell chucks and IV testing software.
| Cell Chuck Family | UHE-NS- 75 | UHE-NS- 100 | UHE-NL- 150 | UHE-NL- 200 | UHE-NL- 250 | UHE-NL- 300 |
| SCI-SCC3 | Yes | - | - | - | - | - |
| SCI-SCC6 | - | Yes | Yes | - | - | - |
| SCI-SCC12 | - | - | - | Yes | Yes | Yes |
